8583组包解包及银联3des签到消费java示例

8583报文示例

8583报文构成

长度 + 报文头【TPDU + msgHead + msgType（报文/消息类型）】 + 位图 + 各数据域

银联8583签到报文示例

报文为：

0063600049000060320032050108000020000000C0001600007431323334353637383132333435363738393132333435360011000000000030003753657175656E6365204E6F32343934393130303030303130343138313243413835393239310003313233

在实际传输报文中，传输的是byte数组，这里用16进制来表示byte数组

其中，各字段的详细数据如下：

长度：0063

报文头：

• TPDU:6000490000
• msgHead：603200320501
• msgType（报文/消息类型）：0800
• 位图：0020000000C00016

数据域： 00007431323334353637383132333435363738393132333435360011000000000030003753657175656E6365204E6F32343934393130303030303130343138313243413835393239310003313233

8583手动组包

银联签到报文规范

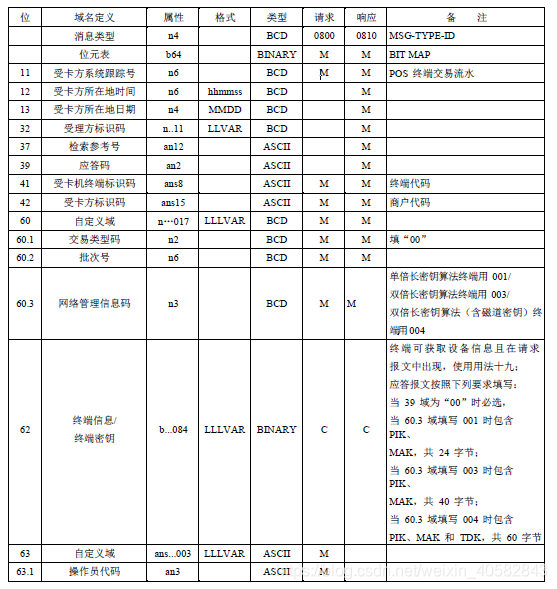

下图为银联3des签到报文格式说明：

3des签到，即我们将一段报文（byte数组）发送给服务端（这里用的是Poster模拟器），然后服务端进行验证，若验证通过，会下发工作秘钥。而发送的这段报文，需要进行8583组包，组包的数据，通常给到的是String类型(也有可能不是），需要将其转化成byte数组传给服务端，而各个数据域转byte数组会有不同规则。

8583报文数据类型

这里数据类型分为三种：BCD、ASCII、BINARY

数据长度的类型也分为三种：定长、LLVAR不定长、LLLVAR不定长

详细属性的解释见（8583各数据域属性说明https://download.youkuaiyun.com/download/weixin_40582843/11169088）

银联3des签到报文组包

数据源

现在开始对银联3des签到报文组包，所用到的字段有（这里只用必须的字段，即上图所示请求格式中标识为M的字段）：

长度：未计算
TPDU：6000490000
msgHead：603200320501
msgType（报文/消息类型）：0800（银联签到报文格式中，0800代表签到请求）
位图：未计算
各数据域：

• 11域：“000074”
• 41域：“12345678”
• 42域：“123456789123456”
• 60域：“00000000003”
• 62域：
  “53657175656E6365204E6F3234393439313030303030313034313831324341383539323931”
• 63域：“123”

组包

数据域

• 11域，类型为BCD，属性为n6，压缩时用BCD码表示3个字节的定长域（注：这里的BCD类型，表示出现的‘字符’只会在0-9之间，定长，表示固定长度为6位，即n后的数字6）

  • 即“000074”转为byte数组后，用16进制表示为{0x00,0x00,0x74}，为3个字节；
  • 查ascii码表，可以知道“7”用二进制表示为“0011 0111”，“4”用二进制表示为“0011 0100”，这里“74”两个字符便是2个字节了，去掉前4位，用二进制表示为“0111 0100”，用16进制表示为0x74，即为一个字节；
  • “000074”转化后，便是0x00，0x00，0x74，去掉0x前缀后表示为000074

• 41域，类型为ASCII，属性为ans8，表示8个字节的定长字符域

  • 查ascii码，可知"12345678"转为16进制表示为{0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38}，刚好8个字节，去掉0x前缀后为，3132333435363738

• 42域，类型为ASCII，属性为ans15，为15个字节的定长字符域，表示为313233343536373839313233343536

• 60域，类型为BCD，属性为n…017，格式为LLLVAR，表示长度最大为17个字节的不定长字符域

  • ​ “00000000003”，长度为11位，用BCD码表示时，长度需为偶数，可以选择左靠右补0或右靠左补0的方式（看业务需求），我使用的poster模拟器中，要求此数据域为左靠右补0，补0后数据为“000000000030“，类比11域的转化，最后的数据用16进制表示为000000000030；
  • ​ 但此数据域为LLLVAR不定长域，需要在数据前用2个字节表示其长度，这里的长度为未补0之前的长度，即11，（长度为BCD的类型，不够3个字节时右靠左补0），最终结果为0011;
  • ​ 即60域最终数据为0011000000000003；

• 62域，类型为BINARY，属性为b…084，格式为LLLVAR，表示长度最大为84字节的不定长字符域

  • ​ 一般类型为BINARY时，传过来的数据都是byte数组了，这个例子中，用16进制表示byte数组为，“53657175656E6365204E6F3234393439313030303030313034313831324341383539323931”，不需要转换（因为8583报文传输的便是byte数组）
  • ​ 由于是不定长，这里byte数组长度为37，长度压缩时用BCD码表示2个字节，转化后为0037
  • ​ 即62域最终数据为003753657175656E6365204E6F3234393439313030303030313034313831324341383539323931

• 63域，类型为ASCII，属性为ans…003，格式为LLLVAR，为最多3个字节的不定长字符域

  • ​ 最终数据为0003313233

各数据域连起来的结果为：
00007431323334353637383132333435363738393132333435360011000000000030003753657175656E6365204E6F32343934393130303030303130343138313243413835393239310003313233

位图

位图的定义：

在所有的报文中都需要主位元表。它决定消息中包含了哪些数据字段。这些位是从左向右解释的，“1”表示该字段在消息中出现，“0”则表示未出现，第n位指示第n个数据字段。

如果第一位设置为“1”，表示有扩展位元表。

只有当消息中出现第65-128数据字段时，扩展位元表才出现。扩展位元表的描述和主位元表的描述一致。

在此签到报文中，最多只有64域，故无扩展位元表，且主位元表的第一位应设置为0，其他位，若有该字段，则设置为1，否则设置为0，故11,41,42,60,62,63位需设置为1，其它位设置为0

位元表用二进制表示为100000000000000000000000000000110000000000000000010110

转为16进制表示为0020000000C00016<
