本文详细介绍Linux环境下Bond、Team及网桥的配置与使用方法。包括Bond的三种常见模式及其配置过程，Team作为另一种链路聚合方式的特点与设置步骤，以及网桥的工作原理和配置实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Bond作用

是把多个物理网卡绑定成一个逻辑上的网卡，使用同一个IP工作，在增加带宽的同时也可以提高冗余性，一般使用较多的就是来提高冗余，分别和不同交换机相连，提高可靠性，但有时服务器带宽不够了也可以用作增加带宽网络中流量的要求，网络中需要多个网卡。

添加虚拟网卡

Linux中的以太网绑定模式网卡绑定mode共有七种，常用的有三种

（1）模式0平衡轮循-轮循策略，所有借口都是采用轮循方式在所有Slave中传输封包；任何Slave都可以接收

（2）模式轮循1主动备份容错，一个接口出现故障另一个替换它

（3）模式3广播

实验bond：

@1在desktop图形virt中加入一个网卡，用ifconfig看到多了eth1

@2添加bond设备，ping250不通在把eth0.eth1添加到bond0中可以ping通250

systemctl status NetworkManager

nmcli connection show

nmcli connection add con-name bond0 ifname bond0 type bond mode active-backup ip4 172.25.254.123/24

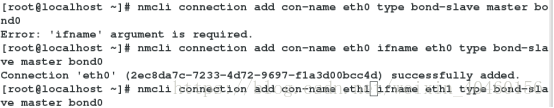

nmcli connection add con-name eth0 ifname eth0 type bond-slave master bond0

nmcli connection add con-name eth1 ifname eth1 type bond-slave master bond0

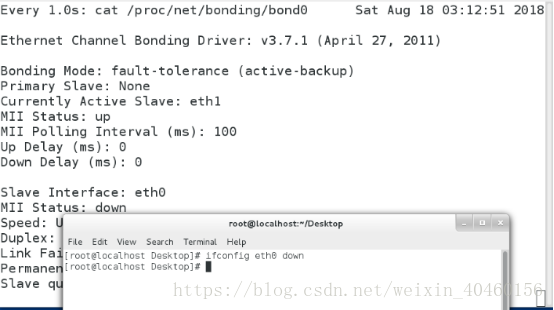

@3测试：用watch动态查看，ifconfig eth0 down 则eth1替换

watch -n 1 cat /proc/net/bonding/bond0

ifconfig down eth0

删除

nmcli connection delete bond0

nmcli connection delete eth0

nmcli connection delete eth1

Team

Team是链路聚合的一种方式，不同于bond的是，team可以添加8块网卡，添加team步骤：

@1添加team

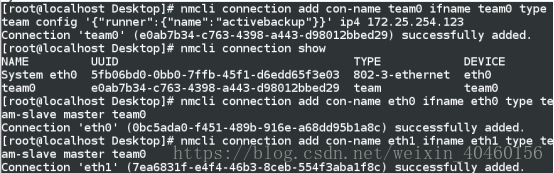

nmcli connection add con-name team0 ifname team0 type  team config '{"runner":{"name":"activebackup"}}'  ip4 172.25.254.123/24

@2向team中添加有效网卡

nmcli connection add con-name eth0 ifname eth0 type team-slave master  team0

nmcli connection add con-name eth1 ifname eth1 type team-slave master  team0

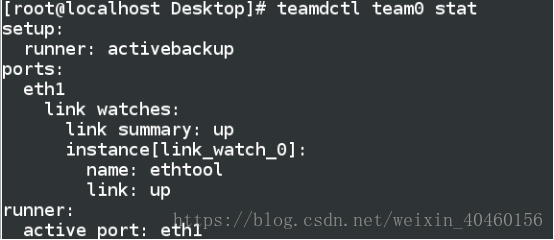

@3用teamdctl team0 stat查看team中的详细信息

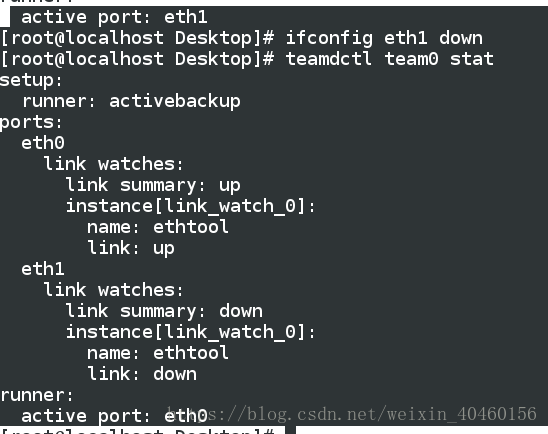

@4ifconfig eth1 down eth0会开始工作

网桥实验

网桥将两个相似的网络连接起来，并对网络数据的流通进行管理。它工作于数据链路层，不但能扩展网络的距离或范围，而且可提高网络的性能、可靠性和安全性。网络1 和网络2 通过网桥连接后，网桥接收网络1 发送的数据包，检查数据包中的地址，如果地址属于网络1 ，它就将其放弃，相反，如果是网络2 的地址，它就继续发送给网络2.这样可利用网桥隔离信息，将同一个网络号划分成多个网段（属于同一个网络号），隔离出安全网段，防止其他网段内的用户非法访问。由于网络的分段，各网段相对独立（属于同一个网络号），一个网段的故障不会影响到另一个网段的运行。

@1删除本机的ip网络，备份这个文件用于之后的恢复

mkdir /backup

mv ifcfg-br0 ifcfg-enp0s25 /backup/

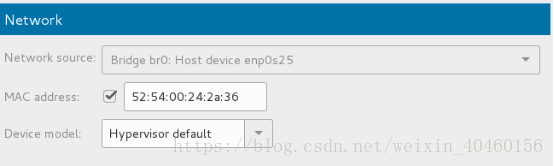

桥接用于虚拟机和虚拟化NTA ，br0安装时有时间差异，而且网段不一样，桥接快

@2图形化界面删除br0之外的所有设备

@3编辑网络配置文件，/etc/sysconfig/network-scripts/添加网桥

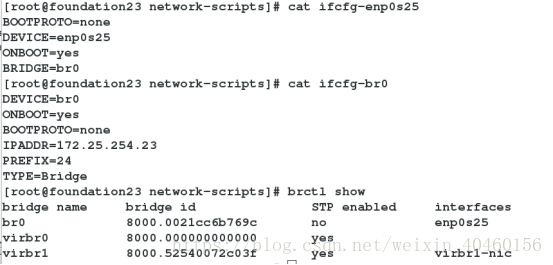

vim ifcfg-enp0s25

BOOTPROTO=none     设备名称

DEVICE=enp0s25        开启服务设备自动激活

ONBOOT=yes              网卡工作状态

BRIDGE=br0              网卡开启的网络连接

vim ifcfg-br0

DEVICE=br0

ONBOOT=yes

BOOTPROTO=none

IPADDR=172.25.254.23

PREFIX=24

TYPE=Bridge              网络接口类型桥接

@4重启 NetworkManager,nerwork,并用brctl show 查看网桥是否搭建成功
