本文介绍了如何在WPS中通过XML文件来显示和定制UI，包括实现GetCustomUi接口、使用xml布局流程、编写xml文件以及如何使用自定义图片。通过GetCustomUI接口定义和实现，可以将自定义的UI元素如按钮和图标添加到功能区，而自定义图片需满足特定尺寸要求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

功能区xml显示图标

xml文件的属性和方法

属性或方法	返回值	描述
xmlns	String	必须使用 “http://schemas.microsoft.com/office/2006/01/customui”
onLoad	callback	再功能区加载的时候，将功能区参数传递给回调函数
loadImage	callback	实现loadImage函数可以使用用户自定义的图片

xml示例

<?xml version="1.0" encoding="UTF-8"?>
<customUI xmlns="http://schemas.microsoft.com/office/2006/01/customui" onLoad="OnLoad">
  <ribbon>
    <tabs>
      <tab idMso="TabAddIns">
        <group id="MyGroup"
               label="My Group">
        </group>
      </tab>
    </tabs>
  </ribbon>
</customUI>

元素	描述
customUi	表示自定义的功能区
ribbon	表示功能区
tabs	表示功能区选项卡组
tab	表示单个功能区选项卡
group	表述功能区选项卡上的控件组

特性	父元素	描述
onLoad	customUi	标识应用程序加载功能区时调用的方法
idMso	tab	表示显示在功能区中的内置选项卡
id	group	表示组的id
label	group	指定在组上显示的名字（wps现在不显示下方的id名字）

功能区类引用

方法	描述
GetCustomUi	返回功能区xml文件的内容。wps调用这个方法用与获取用户界面的XML字符串。
OnLoad	将IRibbonControl参数分配给Ribbon字段，此字段可以用来更新自定义功能区

使用xml布局的流程

编写xml文件

<customUI xmlns="http://schemas.microsoft.com/office/2006/01/customui" onLoad="Ribbon_Load">
    <ribbon startFromScratch="false">
        <tabs>
            <tab id="DocumentAssistant" label="公文助手">
                <group id="SampleGroup1" label="def1">
                    <button id="DBCToSBCBtn" label="半角转全角" onAction="DBCToSBC" imageMso="HappyFace"/>
                </group>
            </tab>
        </tabs>
    </ribbon>
</customUI>

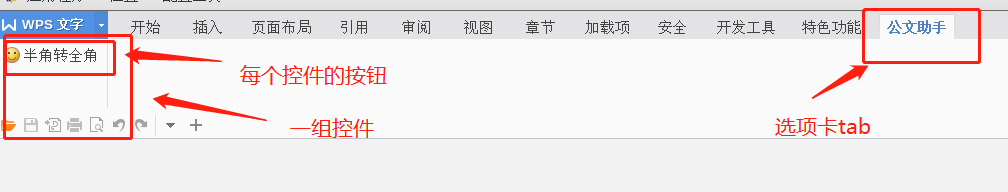

在这里插入图片描述

对xml文件的解释

tab一行中，label代表选项卡在整个选项卡组中的名字，使用id标签对选项卡进行标识。如果使用idMso则代表是默认选项卡，像文章开始的xml那样表示的是加载项选项卡。每个group代表的是一组控件，一组控件的分割在wps现实中使用|标识。在每一个group中可以添加按钮，按钮的id由用户设定，label代表按钮在选项卡中显示的文字，onAction代表触发的方法，imageMso代表使用系统自带的图标，上文中的xml文件中的HappyFace就是系统图标。

第一步：实现GetCustomUi接口

GetCustomUi接口定义

virtual /* [helpcontext][id] */ HRESULT GetCustomUI(
        /* [in] */ BSTR RibbonID,
        /* [retval][out] */ BSTR *RibbonXml);

实现GetCustomUI接口

HRESULT CWpsComPlugins::GetCustomUI(
    /* [in] */ BSTR RibbonID,
    /* [retval][out] */ BSTR *RibbonXml)
{
    if (!RibbonXml)
        return E_INVALIDARG;

    QTextCodec::setCodecForCStrings(QTextCodec::codecForName("utf-8"));
    QString xmlPath = QString::fromLocal8Bit("/root/下载/qt-project/InProcessComPlugin/ribbon.xml");
    QFile file(xmlPath);
    file.open(QIODevice::ReadOnly|QIODevice::Text);
    QString str("");
    while (!file.atEnd()) {
        str += file.readLine();
    }
    file.close();

    const WCHAR* const cszXml = str.utf16();
    *RibbonXml = ::SysAllocString(cszXml);
    return S_OK;
}

编译运行项目，将生成的动态链接库放入到wps中的wpsplugins文件夹中，会显示如下图所示
在这里插入图片描述

第二部：使用用户自定义的图片

<customUI xmlns="http://schemas.microsoft.com/office/2006/01/customui"
  loadImage="GetImage">
<!-- Later in the markup -->
   <button id="myButton" image="mypic.jpg" />

在customUI一行中填写loadImage标签，并实现GetImage函数，之后再button中添加image标签，写入图片地址即可使用自定义图片。

注意：自定义图片大小要1616，large图标为3232

GetImage回调方法必须返回stdole.IPictureDisp类型


RECT& rc = *(RECT*)di.prcBounds;
CComPtr<IPictureDisp> m_picdisp = NULL;//IPictureDisp对象指针
_bstr_t m_bstrImgUrl = "C:\\桌面\\1.bmp";//bmp图片格式的路径
HRESULT hr = NOERROR;
PICTDESC pictDesc;
pictDesc.picType = PICTYPE_BITMAP;
pictDesc.bmp.hbitmap = (HBITMAP)::LoadImage(NULL, m_bstrImgUrl, IMAGE_BITMAP, 0, 0, LR_LOADFROMFILE | LR_CREATEDIBSECTION);//加载bmp格式的图片
pictDesc.bmp.hpal = nullptr;
pictDesc.cbSizeofstruct = sizeof(PICTDESC);
return m_picdisp
