SelectIO 学习记录

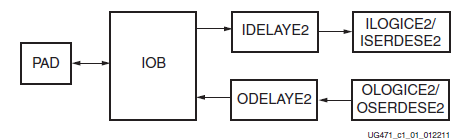

1. HP / HR 资源

  • HP( High Performance)
    HP 的工作电压在1.8V，主要由IOB, IODelay2 ,IOlogice2/IOserdeses 组成
    7 系列的Select IO 主要分为两
  • HR(High Range)
    HR 的工作电压在3.3V, 主要由IOB, IDelay2 ,IOlogice2/IOserdeses 组成
    在这里插入图片描述
    注：HP 比 HR可运行的频率更高

2. ILOGIC 资源

  • ILOGIC 2
    在这里插入图片描述

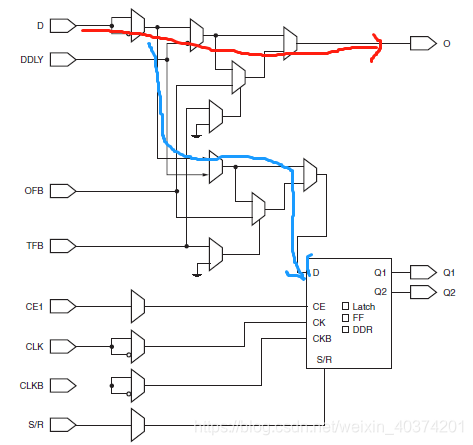

    ILOGIC 2 部署在HP bank当中，没有ZHOLD(zero hold delay element)，上图中，红色为组合逻辑输入，蓝色为时序逻辑输入，IO部分的组合逻辑输入的输入延迟非常高（ns）。尽量采用时序逻辑输入。

  • ILOGIC3<
