EVPN配置实例（三）——EVPN分布式网关下访问企业外部网站

今天给大家介绍EVXN的相关内容。本文以华为eNSP模拟器为工具，设计并实现了一个典型的EVXN配置分布式网关的应用场景，主要是EVXN分布式网关下企业外部网站的访问，并完成了相应的配置。
阅读本文，您需要对EVXN有一定的了解，如果您对此还存在困惑，欢迎查阅我博客内的其他文章，相信您一定会有所收获！
推荐阅读文章：
VXLAN详解（一）
VXLAN详解（二）
VXLAN详解（三）
VXLAN中EVN技术详解（一）——EVN实现VXLAN隧道控制
VXLAN中EVN技术详解（二）——EVN与VXLAN分布式网关
强烈推荐您阅读下列文章：
EVN配置实例（一）——EVN集中式网关
EVN配置实例（二）——EVN分布式网关

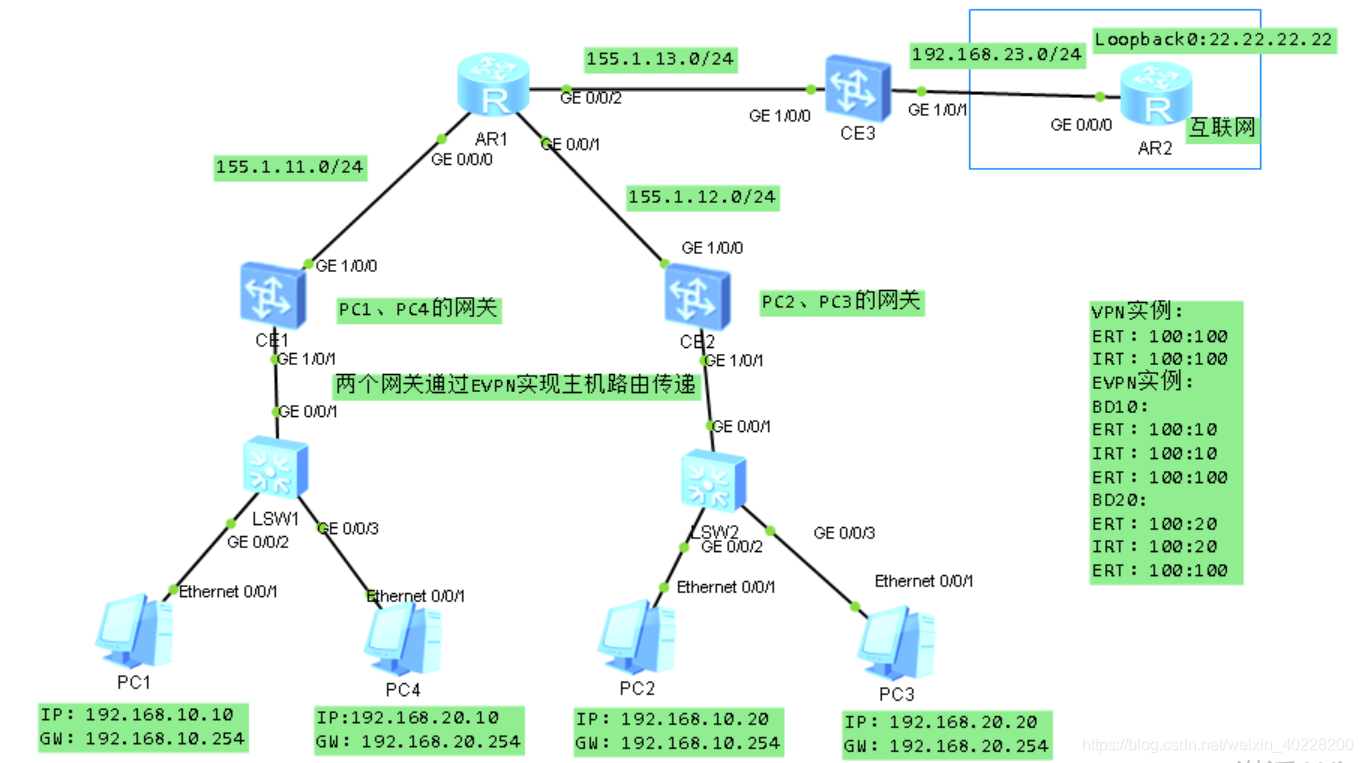

一、实验拓扑及要求

以上是实验拓扑图，现在要求配置VXLAN分布式网关，同时允许各个机器访问企业外部网站。

二、实验配置命令

（一）EVN实例和VN实例RT值配置

在EVN相关实验中，EVN实例和VN实例的RT值配置相对比较麻烦，各个携带值路由的接收规则也相对比较复杂。因此，在这里，我给出一般场景下EVN实例和VN实例的RT值配置如下：
VN实例：
ERT：Y（EVN）
IRT：Y（EVN）
EVN实例A：
ERT：A
IRT：A
ERT：Y
EVN实例B：
ERT：B
IRT：B
ERT：Y
这样的配置，可以使得EVN实例发送的主机路由可以传递到相同的EVN实例，同时也可以使得VN实例接受，并使其传递到其他的VN实例。在本实验中，相应的EVN和VN实例RT值配置如拓扑图右下角示意。

（二）外部路由引入

关于EVN场景下为外部路由（在本实验中是默认路由）的引入，一共需要两步：
1、将默认路由转变为VNv4路由
2、将转变后的VNv4路由转变为EVN路由，传递给所有EV*N邻居。
具体配置如下：

bgp 100
 ipv4-family V*N-instance A
  import-route static
  advertise l2V*N eV*N

这样，就可以把V*N实例A中的静态路由发布出去了。

（三）V*N静态路由泄露

完成上述配置的前提，是在CE3上提前给VN实例A配置好了出口的静态路由（外部路由），虽然在之前的文章中我已经说过在VXLAN场景下VN实例静态路由泄露配置的问题，但是在今天针对本实验，我再次把配置粘贴如下：

ip route-static 192.168.10.0 255.255.255.0 V*N-instance A 192.168.10.254
ip route-static 192.168.20.0 255.255.255.0 V*N-instance A 192.168.20.254
ip route-static V*N-instance A 0.0.0.0 0.0.0.0 192.168.23.2 public

三、实验效果

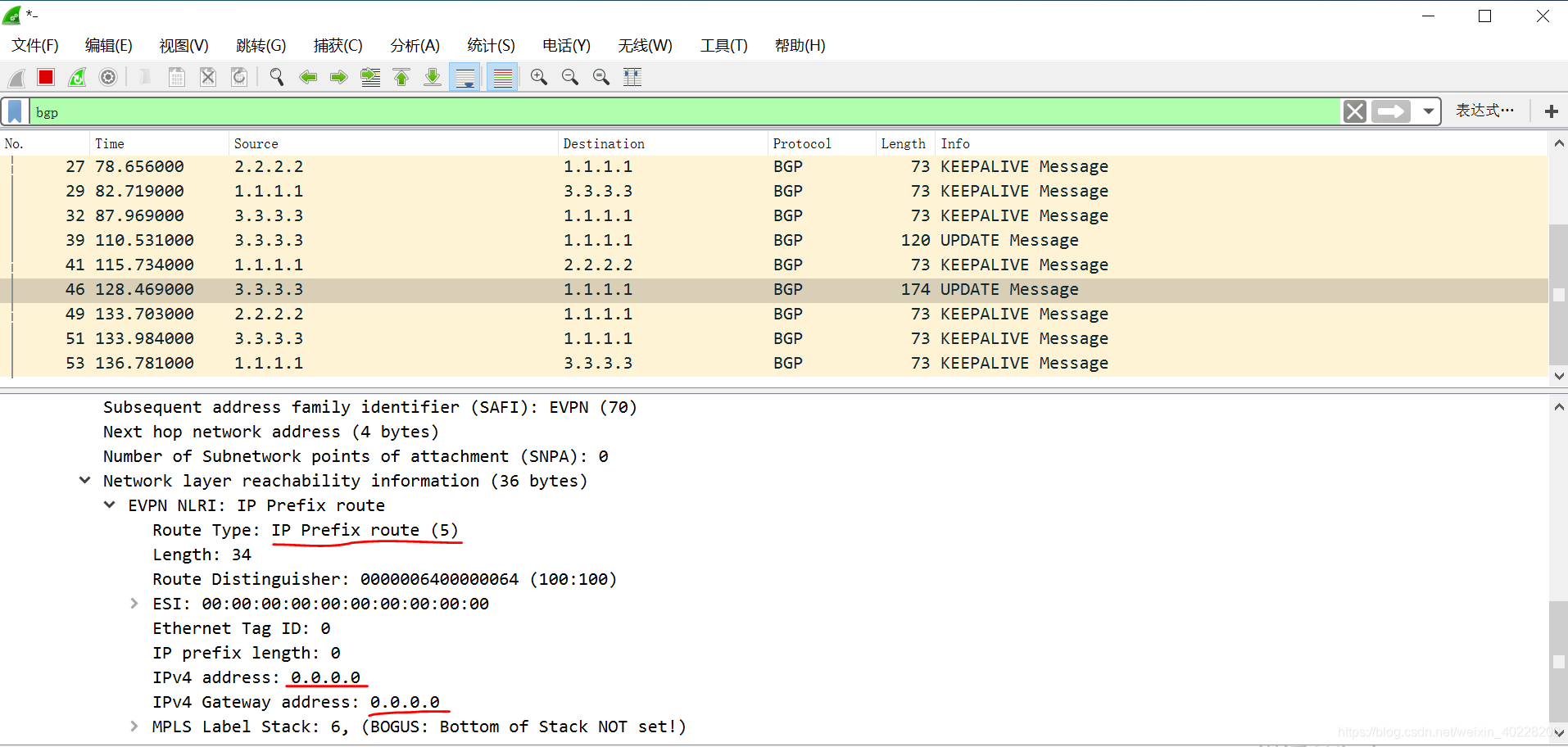

（一）Type 5 IP Prefix 路由信息抓取

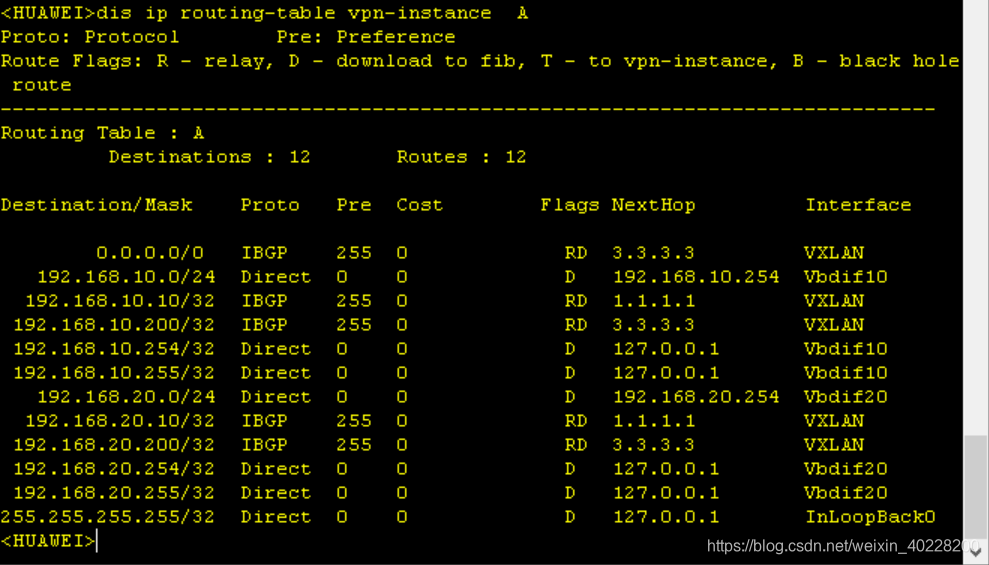

（二）查看分布式网关场景下路由

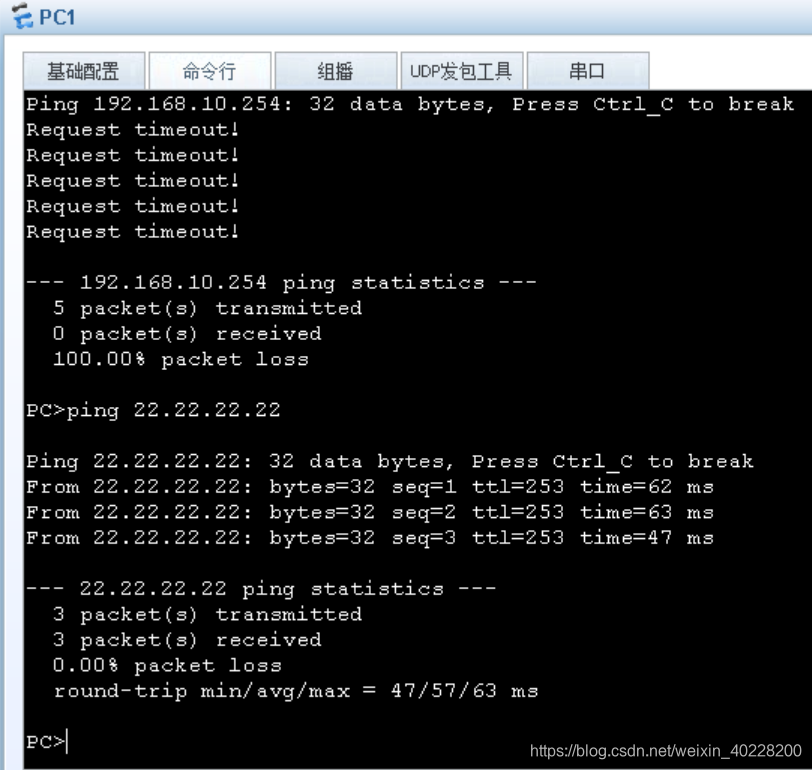

（三）PC访问企业外部网站

四、附录——CE1相关代码

sysname HUAWEI
#
ip V*N-instance A
 ipv4-family
  route-distinguisher 100:100
  V*N-target 100:100 export-extcommunity eV*N
  V*N-target 100:100 import-extcommunity eV*N
 vxlan vni 100
#
bridge-domain 10
 vxlan vni 10
 eV*N
  route-distinguisher 100:10
  V*N-target 100:10 export-extcommunity
  V*N-target 100:100 export-extcommunity
  V*N-target 100:10 import-extcommunity
#
bridge-domain 20
 vxlan vni 20
 eV*N
  route-distinguisher 100:20
  V*N-target 100:20 export-extcommunity
  V*N-target 100:100 export-extcommunity
  V*N-target 100:20 import-extcommunity
#
interface Vbdif10
 ip binding V*N-instance A
 ip address 192.168.10.200 255.255.255.0
#
interface Vbdif20
 ip binding V*N-instance A
 ip address 192.168.20.200 255.255.255.0
#
interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 155.1.13.3 255.255.255.0
#
interface GE1/0/1
 undo portswitch
 undo shutdown
 ip address 192.168.23.3 255.255.255.0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
interface Nve1
 source 3.3.3.3
 vni 10 head-end peer-list protocol bgp
 vni 20 head-end peer-list protocol bgp
#
interface NULL0
#
bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 ipv4-family unicast
  peer 1.1.1.1 enable
  peer 2.2.2.2 enable
 #
 ipv4-family V*N-instance A
  import-route static
  advertise l2V*N eV*N
 #
 l2V*N-family eV*N
  policy V*N-target
  peer 1.1.1.1 enable
  peer 2.2.2.2 enable
#
ospf 1
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 155.1.13.0 0.0.0.255
#
ip route-static 192.168.10.0 255.255.255.0 V*N-instance A 192.168.10.254
ip route-static 192.168.20.0 255.255.255.0 V*N-instance A 192.168.20.254
ip route-static V*N-instance A 0.0.0.0 0.0.0.0 192.168.23.2 public
