Tecnomatix Plant Simulation 14 学习之路（二）



本篇博客主要介绍基础遗传算法的实现，例子参考博客一推荐的周金平老师教材第三章，这里做简单介绍



问题描述：
将n个设备(M1,…Mn)放置到n个位置(A,B…)上，其中每个位置上能且仅能放置一台设备，已知n个设备两两之间的物料搬运量大小W(i, j)，以及固定的n个位置布局，并且每个位置之间的距离D(i, j)知晓。求将n个作业单位分配到n个工作地点，使得总的物流量最小。即使得下式最小（设备搬运过程为顺序执行，例如某次已经存在M1—M2，则不考虑M2—M1）

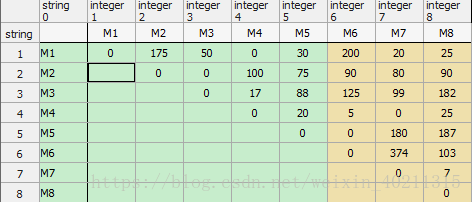

设备物料搬运量从至表

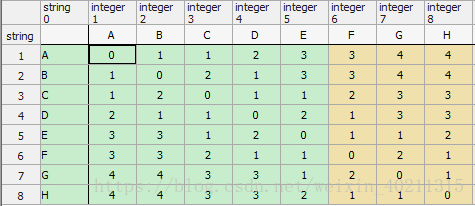

位置布局的距离从至表





Plant Simmulation平台建模：



step1

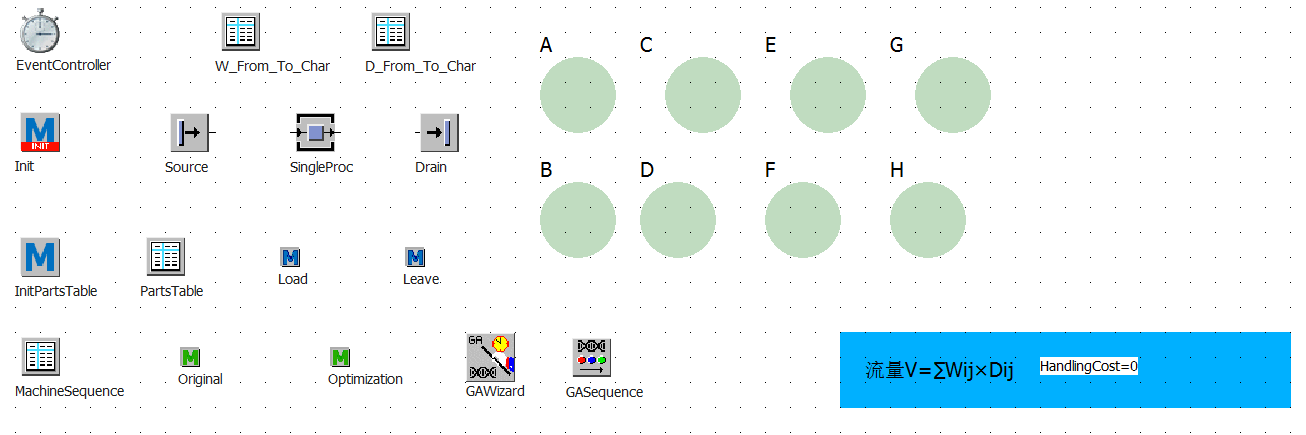

首先，在软件平台搭建以下模型





step2
定义全局变量Number_Of_Machine,设备数量，八台

PartNo(记录后续仿真模型过程中搬运的零件个数)，也就是搬运的物料数目

X_pos_init, Y_pos_init 定义产生设备及缓存坐标。
