一、单步的RNN：RnnCell
1、tf.contrib.rnn.BasicRnnCell：RNN的一个单元细胞定义
BasicRNNCell是最基本的RNN cell单元。

1）函数介绍

tf.contrib.rnn.BasicRnnCell（num_units，actication=None，reuse=None，name=None）
输入参数：
num_units：RNN层神经元的个数
activation: 内部状态之间的激活函数
reuse: Python布尔值, 描述是否重用现有作用域中的变量
name：操作的名称
输出：
一个隐层神经元数量为 num_units 的 RNN 基本单元（实例化的 cell）

2）方法介绍

call（input, state）
(output, next_state) = call(input, state)。
每调用一次RNNCell的call方法，就相当于在时间上“推进了一步”，这就是RNNCell的基本功能。
找到源码中BasicRNNCell的call函数实现：

def call(self, inputs, state):
“”“Most basic RNN: output = new_state = act(W * input + U * state + B).”""
output = self._activation(_linear([inputs, state], self._num_units, True))
return output, output

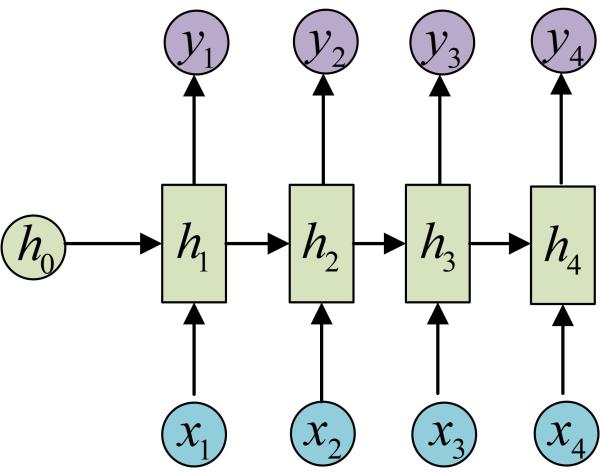

这句“return output, output”说明在BasicRNNCell中，output其实和隐状态的值是一样的。因此，我们还需要额外对输出定义新的变换，才能得到图中真正的输出y。由于output和隐状态是一回事，所以在BasicRNNCell中，state_size永远等于output_size。

3）属性介绍
我们通常是将一个batch送入模型计算，设输入数据的形状为 [batch_size, input_size]，那么计算时得到的隐层状态就是[batch_size, state_size]，输出就是[batch_size, output_size]。

state_size：等于隐层神经元数量
output_size：输出的大小
注意：在此函数中，state_size 永远等于 output_size。

4）应用实例：

（注意，以下代码都基于TensorFlow最新的1.2版本）：

import tensorflow as tf
import numpy as np

cell = tf.nn.rnn_cell.BasicRNNCell(num_units=128) # state_size = 128
print(cell.state_size) # 128

inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size
h0 = cell.zero_state(32, np.float32) # 通过zero_state得到一个全0的初始状态，形状为(batch_size, state_size)
output, h1 = cell.call(inputs, h0) #调用call函数

print(h1.shape) # (32, 128)

2、tf.contrib.rnn.BasicLSTMCell()：LSTM的一个单元细胞定义
BasicLSTMCell类是最基本的LSTM循环神经网络单元。

tf.contrib.rnn.BasicLSTMCell(num_units, forget_bias=1.0, state_is_tuple=True, activation=None, reuse=None, name=None)

输入参数：

num_units: LSTM cell层中的单元数
forget_bias: forget gates中的偏置
state_is_tuple: 设置为True, 返回 (c_state , m_state)的二元组
activation: 状态之间转移的激活函数
reuse: Python布尔值, 描述是否重用现有作用域中的变量
name：操作的名称
输出：

一个隐层神经元数量为 num_units 的 LSTM 基本单元（实例化的 lstm_cell）
2）方法介绍

call（input, state）

(output, next_state) = call(input, state)。
每调用一次RNNCell的call方法，就相当于在时间上“推进了一步”，这就是RNNCell的基本功能。
再来看一下BasicLSTMCell的call函数定义（函数的最后几行）：

new_c = (
c * sigmoid(f + self._forget_bias) + sigmoid(i) * self._activation(j))
new_h = self._activation(new_c) * sigmoid(o)

if self._state_is_tuple:
new_state = LSTMStateTuple(new_c, new_h)
else:
new_state = array_ops.concat([new_c, new_h], 1)
return new_h, new_state
我们只需要关注self._state_is_tuple == True的情况，因为self._state_is_tuple == False的情况将在未来被弃用。返回的隐状态是new_c和new_h的组合，而output就是单独的new_h。如果我们处理的是分类问题，那么我们还需要对new_h添加单独的Softmax层才能得到最后的分类概率输出。

源码实现

3）属性介绍

state_size：等于隐层神经元数量
output_size：输出的大小
注意：在此函数中，state_size 永远等于 output_size。

    对于BasicLSTMCell，情况有些许不同，因为LSTM可以看做有两个隐状态h和c，对应的隐层就是一个Tuple，每个都是(batch_size, state_size)的形状：

4）应用实例：

import tensorflow as tf
import numpy as np
lstm_cell = tf.nn.rnn_cell.BasicLSTMCell(num_units=128)
inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size
h0 = lstm_cell.zero_state(32, np.float32) # 通过zero_state得到一个全0的初始状态
output, h1 = lstm_cell.call(inputs, h0)

print(h1.h) # shape=(32, 128)
print(h1.c) # shape=(32, 128)
二、一次执行多步：tf.nn.dynamic_rnn
问题：基础的RNNCell，我们使用它的call函数进行运算时，只是在序列时间上前进了一步。比如使用x1、h0得到h1，通过x2、h1得到h2等。这样的h话，如果我们的序列长度为10，就要调用10次call函数，比较麻烦。
TensorFlow提供了一个tf.nn.dynamic_rnn函数，使用该函数就相当于调用了n次call函数。即通过{h0,x1, x2, …., xn}直接得{h1,h2…,hn}。

tf.nn.dynamic_rnn(cell, inputs, initial_state=None, sequence_length=None, dtype=None, parallel_iterations=None, swap_memory=False, time_major=False, scope=None)

输入参数：

cell： 一个 RNNCell 实例对象
inputs： RNN 的输入序列
sequence_length： 形状为 [batch_size]， 其中的每一个值为 sequence length（即 time_steps）
initial_state： RNN 的初始状态。如果cell.state_size是整数，这是一个[batch_size，cell.state_size]大小的张量；如果cell.state_size是一个元祖，这里应该是张量的元组，每个的大小为[batch_size，s]，共有state_size个。
time_major： 输入和输出的大小。默认为 False，输入和输出张量的形状为 [batch_size, max_time, depth]；当取 True 的时，输入和输出张量的形状为 [max_time, batch_size, depth]
scope： VariableScope for the created subgraph; defaults to “rnn”.
输出 ：

outputs：是 time_steps 步里所有的输出，形状为 [batch_size, max_time, cell.output_size]
state：是最后一步的隐状态，形状为[batch_size, cell.state_size]
2）应用实例：

设我们输入数据的格式为 [ batch_size, time_steps, input_size ]，其中time_steps表示序列本身的长度。最后的input_size就表示输入数据单个序列单个时间维度上固有的长度。另外我们已经定义好了一个RNNCell，调用该RNNCell的call函数time_steps次:

inputs: shape = (batch_size, time_steps, input_size)
cell: RNNCell
#initial_state: shape = (batch_size, cell.state_size)。初始状态。一般可以取零矩阵
outputs, state = tf.nn.dynamic_rnn(cell, inputs, initial_state=initial_state)
此时，得到的outputs就是time_steps步里所有的输出。它的形状为 [ batch_size, time_steps, cell.output_size ]。state是最后一步的隐状态，它的形状为 [batch_size, cell.state_size]。

2、 BLSTM
tf.nn.bidirectional_dynamic_rnn(cell_fw, cell_bw, inputs, initial_state_fw=None, initial_state_bw=None, sequence_length=None, dtype=None, parallel_iterations=None, swap_memory=False, time_major=False, scope=None)

输入参数：

只比上面 1 中多了一个反向的 LSTMCell 实例对象和反向的初始状态；输入 inputs 相同，只是信息是双向传递的
输出 (outputs, output_states) ：

outputs：
输出是 time_steps 步里所有的输出， 它是一个元组 (output_fw, output_bw) 包含了前向和后向的输出结果，每一个结果的形状为 [batch_size, max_time, cell_fw.output_size]
It returns a tuple instead of a single concatenated Tensor. If the concatenated one is preferred, the forward and backward outputs can be concatenated as tf.concat(outputs, 2)
output_states：: 是一个元组 (output_state_fw, output_state_bw) ，包含前向和后向的最后一步的状态

三、堆叠RNNCell：MultiRNNCell
问题：单层RNN的能力有限，我们需要多层的RNN。

在TensorFlow中，可以使用tf.nn.rnn_cell.MultiRNNCell函数对RNNCell进行堆叠。

tf.nn.rnn_cell.MultiRNNCell(cells,state_is_tuple=True)

输入参数：

cells: RNNCells的列表，RNN网络将会按照这个顺序搭建.
state_is_tuple: 如果为True, 接受和返回的状态将为一个n元组，其中n = len(cells)。如果为False，这n个元素将会被concat到一起组成states.为False的情况将会被废弃。
输出：

‘outputs’ is a tensor of shape [batch_size, max_time, cell.output_size]
‘state’ is a N-tuple where N is the number of LSTMCells containing a tf.contrib.rnn.LSTMStateTuple for each cell
import tensorflow as tf
import numpy as np

每调用一次这个函数就返回一个BasicRNNCell
def get_a_cell():
return tf.nn.rnn_cell.BasicRNNCell(num_units=128)
用tf.nn.rnn_cell MultiRNNCell创建3层RNN
cell = tf.nn.rnn_cell.MultiRNNCell([get_a_cell() for _ in range(3)]) # 3层RNN
得到的cell实际也是RNNCell的子类
它的state_size是(128, 128, 128)
(128, 128, 128)并不是128x128x128的意思
而是表示共有3个隐层状态，每个隐层状态的大小为128
print(cell.state_size) # (128, 128, 128)
使用对应的call函数
inputs = tf.placeholder(np.float32, shape=(32, 100)) # 32 是 batch_size
h0 = cell.zero_state(32, np.float32) # 通过zero_state得到一个全0的初始状态
output, h1 = cell.call(inputs, h0)
print(h1) # tuple中含有3个32x128的向量
通过MultiRNNCell得到的cell并不是什么新鲜事物，它实际也是RNNCell的子类，因此也有call方法、state_size和output_size属性。同样可以通过tf.nn.dynamic_rnn来一次运行多步。

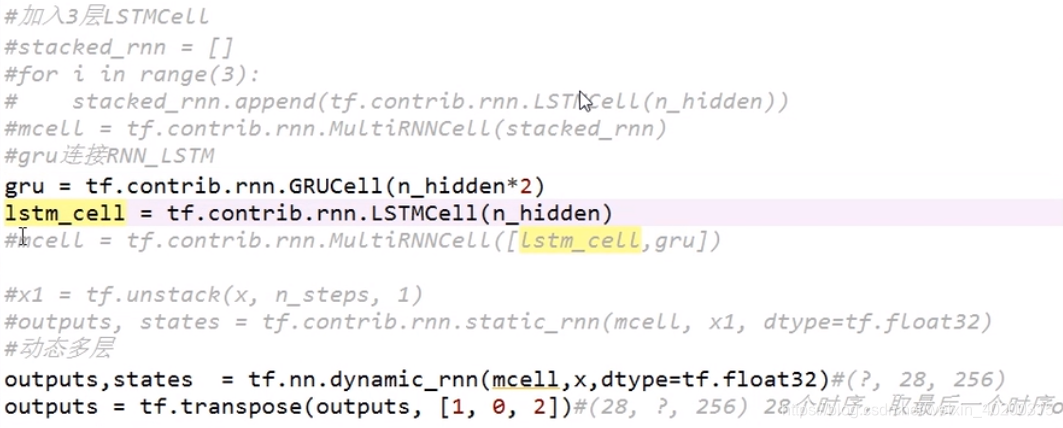

参考链接：静态和动态RNN如何堆叠多层RNN

注意：

我们一般用到堆叠RNN时，使用的代码是：

def get_a_cell():
return tf.nn.rnn_cell.BasicRNNCell(num_units=128)
cell = tf.nn.rnn_cell.MultiRNNCell([get_a_cell() for _ in range(3)])
这个代码在TensorFlow 1.2中是可以正确使用的。但在之前的版本中（以及网上很多相关教程），实现方式是这样的：

one_cell = tf.nn.rnn_cell.BasicRNNCell(num_units=128)
cell = tf.nn.rnn_cell.MultiRNNCell([one_cell] * 3) # 3层RNN

四、GRU

tf.contrib.rnn.GRUCell
Aliases:

Class tf.contrib.rnn.GRUCell
Class tf.nn.rnn_cell.GRUCell
门控循环单元cell

init(

num_units,

activation=None,

reuse=None,

kernel_initializer=None,

bias_initializer=None,

name=None,

dtype=None

)
参数说明：

num_unit:GRU cell中神经元数量。即隐藏的神经元数量。

activation:使用的激活函数

resue:布尔型，表示是否在现有的scope中重复使用变量。如果不为True，并且现有的scope中已经存在给定的变量，则会产生错误。

Kernel_initializer:可选参数，权重和投影矩阵使用的初始化器。

Bias_initializer:可选参数，偏置使用的初始化器。

name:该层的名称。拥有同样名称的层共享权重，但为了避免错误，一般会使用reuse=True

dtype:该层默认的数据类型。

代码示例：

import tensorflow as tf

batch_size=10

depth=128

output_dim=100

inputs=tf.Variable(tf.random_normal([batch_size,depth]))

previous_state=tf.Variable(tf.random_normal([batch_size,output_dim])) #前一个状态的输出

gruCell=tf.nn.rnn_cell.GRUCell(output_dim)

output,state=gruCell(inputs,previous_state)

print(output)

print(state)
输出：

Tensor(“gru_cell/add:0”, shape=(10, 100), dtype=float32)

Tensor(“gru_cell/add:0”, shape=(10, 100), dtype=float32)
