canvas 画一条直线

<body>
  <canvas
    id="c"
    width="300"
    height="200"
    style="border: 1px solid #ccc;"
  ></canvas>
</body>

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById("c");

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext("2d");

  // 4、绘制图形
  cxt.moveTo(100, 100); // 起点坐标 (x, y)
  cxt.lineTo(200, 100); // 终点坐标 (x, y)
  cxt.stroke(); // 将起点和终点连接起来

</script>

画两条直线

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById("c");

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext("2d");

  // 4、绘制图形
  cxt.moveTo(100, 100); // 起点坐标 (x, y)
  cxt.lineTo(200, 100); // 终点坐标 (x, y)
  cxt.stroke(); // 将起点和终点连接起来
  cxt.moveTo(80, 60); // 起点坐标 (x, y)
  cxt.lineTo(180, 60); // 终点坐标 (x, y)


  cxt.stroke(); // 将起点和终点连接起来
</script>

会发现两条直线的颜色不一致。
线的中心点会和画布像素点的底部对齐，所以会线中间是黑色的，但由于一个像素就不能再切割了，所以会有半个像素被染色，就变成了浅灰色。

设置宽度和线条颜色

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  // 4、绘制图形
  cxt.moveTo(100, 100) // 起点坐标 (x, y)
  cxt.lineTo(200, 100) // 终点坐标 (x, y)
  cxt.stroke() // 将起点和终点连接起来


  cxt.moveTo(80, 60) // 起点坐标 (x, y)
  cxt.lineTo(180, 60) // 终点坐标 (x, y)
  // 修改直线的宽度
  cxt.lineWidth = 2
  // 修改直线的颜色
  cxt.strokeStyle = 'pink'
  cxt.stroke() // 将起点和终点连接起来

</script>

发现如何设置lineWidth为1， 线条会有部分灰色。

发现上面设置样式，两条直线颜色都是同时修改的，如果需要每条直线设置不同的样式，需要使用新开路径，避免污染

就是在开始另画一条直线时，需要使用beginPath()新开路径

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  // 4、绘制图形
  cxt.moveTo(100, 100) // 起点坐标 (x, y)
  cxt.lineTo(200, 100) // 终点坐标 (x, y)
  cxt.stroke() // 将起点和终点连接起来

  cxt.beginPath() // 重新开启一个路径

  cxt.moveTo(80, 60) // 起点坐标 (x, y)
  cxt.lineTo(180, 60) // 终点坐标 (x, y)
  // 修改直线的宽度
  cxt.lineWidth = 2
  // 修改直线的颜色
  cxt.strokeStyle = 'pink'
  cxt.stroke() // 将起点和终点连接起来

</script>

就会发现第一条直线时默认的颜色，第二条样式有更改。

画折线

画折线，可以多使用几个lineTo实现

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  // 4、绘制图形
  cxt.moveTo(100, 100) // 起点坐标 (x, y)
  cxt.lineTo(200, 100) // 终点坐标 (x, y)
  cxt.stroke() // 将起点和终点连接起来

  cxt.beginPath() // 重新开启一个路径

  cxt.moveTo(80, 60) // 起点坐标 (x, y)
  cxt.lineTo(180, 60) // 终点坐标 (x, y)
  cxt.lineTo(180, 10) // 终点坐标 (x, y)
  // 修改直线的宽度
  cxt.lineWidth = 2
  // 修改直线的颜色
  cxt.strokeStyle = 'pink'
  cxt.stroke() // 将起点和终点连接起来

</script>

绘制矩形

使用strokeRect 和fillRect画矩形


<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  cxt.strokeStyle = 'blue'
  cxt.strokeRect(40, 40, 140, 80);//(x,y,width, height)

  cxt.strokeStyle = 'pink'

  cxt.strokeRect(80, 80, 140, 80);//(x,y,width, height)

  cxt.fillStyle = 'orange'
  cxt.fillRect(10, 10, 50, 100)

</script>

可以看出，后面fillRect会遮挡之前画出的矩形

使用rect画矩形，需要调用stroke或者fill来完成。

clearRect用于清除矩形

请空画布

cxt.clearRect(0, 0, cnv.width, cnv.height)

当画多边形，使用使用closePath()来闭合，否则拐角就出现“不正常”现象。

<body>
  <canvas id="c" width="300" height="500" style="border: 1px solid #ccc;"></canvas>
</body>

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')
  cxt.moveTo(50, 50)
  cxt.lineTo(200, 50)
  cxt.lineTo(200, 200)

  // 手动闭合
  cxt.closePath()

  cxt.lineJoin = 'miter' // 线条连接的样式。miter: 默认; bevel: 斜面; round: 圆角
  cxt.lineWidth = 20
  cxt.stroke()

</script>

拐角样式 lineJoin
属性值包括：

miter: 默认值，尖角
round: 圆角
bevel: 斜角

线帽 lineCap
属性值包括：

butt: 默认值，无线帽
square: 方形线帽
round: 圆形线帽

虚线 setLineDash()
虚线分3种情况.需要传入一个数组，且元素是数值型。
只传1个值
有2个值
有3个以上的值

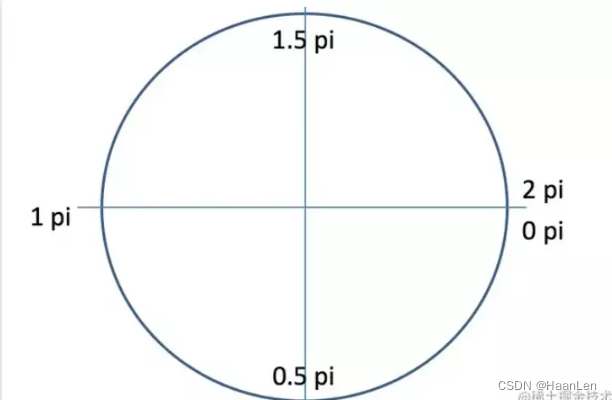

arc()画圆

开始角度和结束角度，都是以弧度为单位。例如 180°就写成 Math.PI ，360°写成 Math.PI * 2
counterclockwise，true为顺时针方向， false为逆时针方向，默认为false

arc(x, y, r, sAngle, eAngle，counterclockwise)

在这里插入图片描述

在实际开发中，为了让自己或者别的开发者更容易看懂弧度的数值，1°应该写成 Math.PI / 180。

100°: 100 * Math.PI / 180
110°: 110 * Math.PI / 180
241°: 241 * Math.PI / 180

注意：绘制圆形之前，必须先调用 beginPath() 方法！！！ 在绘制完成之后，还需要调用 closePath() 方法！！！

一个完整的圆

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  cxt.beginPath()
  cxt.arc(150, 150, 100, 0, 360 * Math.PI / 180) // 顺时针
  cxt.closePath()

  cxt.stroke()

</script>

半圆

<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  cxt.beginPath()
  cxt.arc(150, 150, 100, 0, 180 * Math.PI / 180) // 顺时针
  cxt.closePath()

  cxt.stroke()

</script>

arc画圆弧

如果想画弧线，调用arc函数，最后不调用closePath()

画出一条在上的弧线


<script>
  // 2、获取 canvas 对象
  const cnv = document.getElementById('c')

  // 3、获取 canvas 上下文环境对象
  const cxt = cnv.getContext('2d')

  cxt.beginPath()
  cxt.arc(150, 150, 100, 0, 180 * Math.PI / 180, true) // 顺时针

  cxt.stroke()

</script>

比较常用的一个功能，用canvas绘制带有圆角的图片

  function drawRoundedRect(ctx, x, y, width, height, radius) {
    ctx.moveTo(x + radius, y)
    ctx.lineTo(x + width - radius, y)
    ctx.arc(x + width - radius, y + radius, radius, 1.5 * Math.PI, 2 * Math.PI)
    ctx.lineTo(x + width, y + height - radius)
    ctx.arc(x + width - radius, y + height - radius, radius, 0, 0.5 * Math.PI)
    ctx.lineTo(x + radius, y + height)
    ctx.arc(x + radius, y + height - radius, radius, 0.5 * Math.PI, 1 * Math.PI)
    ctx.lineTo(x, y + radius)
    ctx.arc(x + radius, y + radius, radius, 1 * Math.PI, 1.5 * Math.PI)
  }

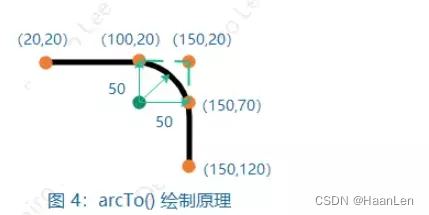

arcTo() 画弧线

语法

arcTo(cx, cy, x2, y2, radius)
//切断横坐标，切点纵坐标， 结束点横坐标， 结束点纵坐标， radius半径

ctx.moveTo(20,20); // 创建开始点
ctx.lineTo(100,20); // 创建水平线
ctx.arcTo(150,20,150,70,50); // 创建弧
ctx.lineTo(150,120); // 创建垂直线

在这里插入图片描述

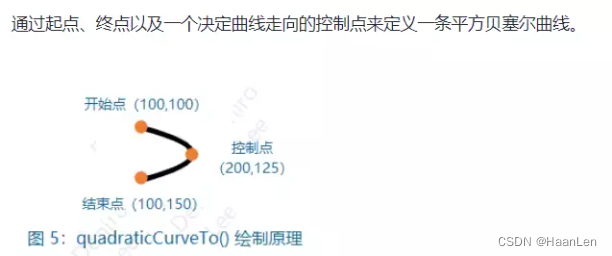

平方贝塞尔曲线

ctx.moveTo(100,100);
ctx.quadraticCurveTo(200,125,100,150);

在这里插入图片描述

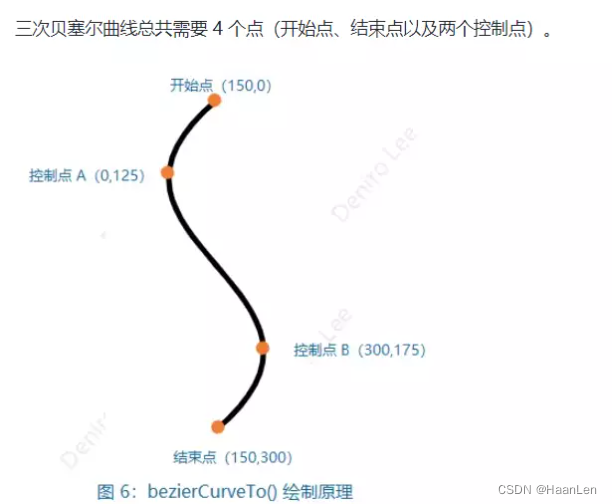

三次方贝塞尔曲线

ctx.moveTo(150,0);
ctx.bezierCurveTo(0,125,300,175,150,300);

在这里插入图片描述

描边 strokeText()

strokeText(text, x, y, maxWidth)
  • text: 字符串，要绘制的内容
  • x: 横坐标，文本左边要对齐的坐标（默认左对齐）
  • y: 纵坐标，文本底边要对齐的坐标
  • maxWidth: 可选参数，表示文本渲染的最大宽度（px），如果文本超出 maxWidth 设置的值，文本会被压缩。

填充文本 fillText

fillText(text, x, y, maxWidth)

设置填充颜色

 fillStyle()

获取文本长度 measureText()

measureText().width 方法可以获取文本的长度，单位是 px 。

cxt.measureText(text).width

注：本文图片及代码部分都来源于网络。
