【BLE】CC2640芯片简介

【BLE】CC2640芯片简介

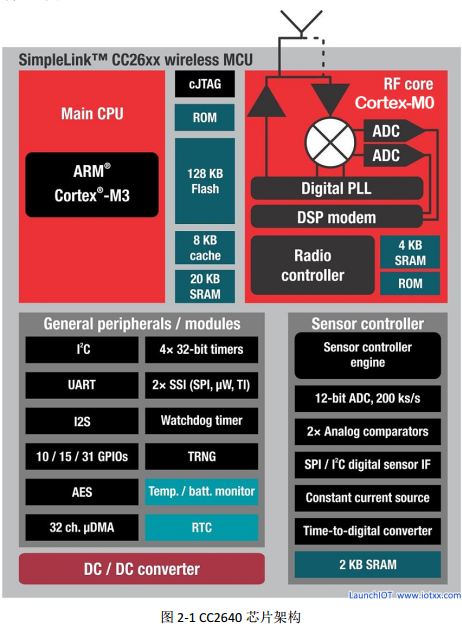

CC2640芯片架构

一、 CC2640简介

1. 简介

• CC2640 器件是一款无线微控制器 (MCU)，主要适用于Bluetooth® 低功耗应用。此器件属于 SimpleLink™ CC26xx 系列中的经济高效型超低功耗 2.4GHz RF 器件。
• • SimpleLink is a trademark of Texas Instruments.

2. 电压范围

• 正常工作电压：1.8V 至 3.8V
• • 外部稳压器模式：1.7V 至 1.95V

3. 电流

• 待机电流：1.1μA（RTC 运行，RAM/CPU 保持）
• • 关断电流：100nA（发生外部事件时唤醒）

• 4. 接收器灵敏度

• • BLE 对应 –97dBm

二、 资源

1. 内核

1) CM3

• Cortex-M3系统内核，实现链路层+应用层任务。
• – 48-MHz RC oscillator and 24-MHz XTAL oscillator with an internal doubler
• – 32-kHz XTAL oscillator, 32-kHz RC oscillator or low-power 24-MHz XTAL derivate clock for timing maintenance while in low-power modes
• – ARM Cortex SysTick timer

2) CM0

• Cortex-M0射频内核，实现PHY层，负责RF射频任务，通过RF-DoorBell与CM3通信，开发者无需修改CM0内核的固件。

• 3) 协处理器内核

• • 以超低功耗的形式与外部传感器交互。

• 2. 存储器

• 1) Flash

• • 128KB，装载驱动程序、Bluetooth 低功耗控制器、 和引导加载程序

• 2) SRAM

• • 28KB 系统 SRAM，其中 20KB 为超低泄漏静态随机存取存储器 (SRAM)，8KB SRAM，适用于缓存或系统 RAM 使用。

• 3. 时钟

• 1) 主频

• • 48MHz

4. 外设

1) GPIO

2) I2C

3) SPI

4) UART

5) TIMER

• 4个

• 6) ADC

• • 12 位模数转换器 (ADC)、200MSPS、8 通道模拟多路复用器

• 7) RTC实时时钟

• 8) AES加密

• 9) 看门狗

5. 芯片架构

• 见首行
