**#数字电路电源滤波电路电容如何选择？**

最新推荐文章于 2024-05-19 10:56:17 发布
最新推荐文章于 2024-05-19 10:56:17 发布
阅读量920 收藏 3
点赞数 4
文章源自电工学习网，探讨数字电路电源滤波电路中电容如何选择的问题，聚焦信息技术领域中电路相关内容。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

#数字电路电源滤波电路电容如何选择？

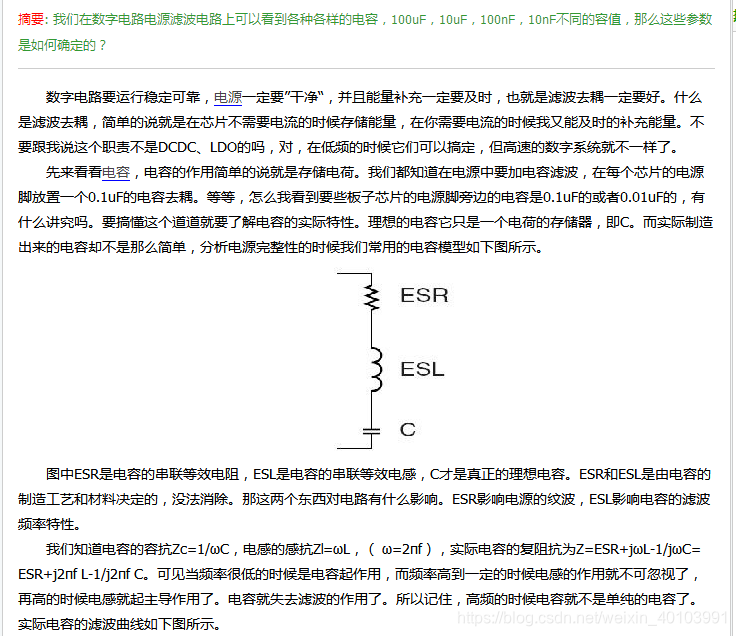

在这里插入图片描述

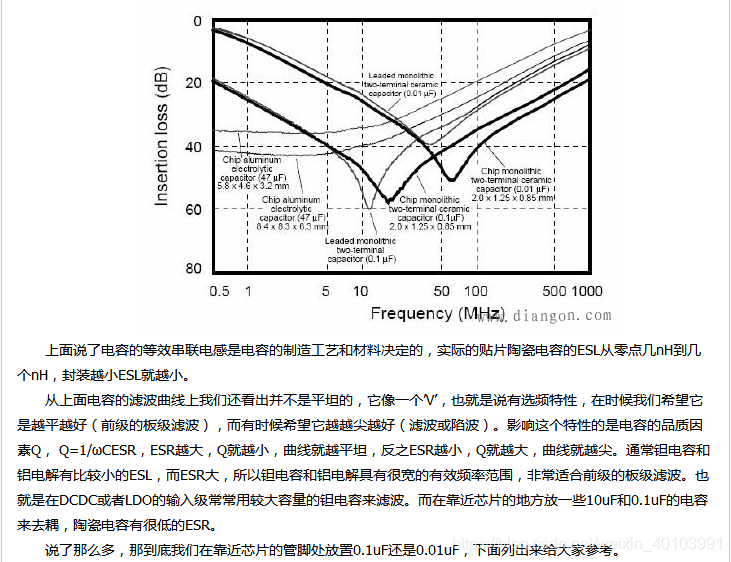

在这里插入图片描述

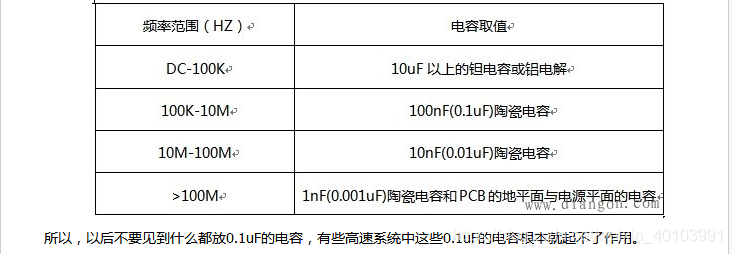

在这里插入图片描述
该文章来源于电工学习网。
