1. 引言

本本探究下LVGL使用的数据结构：链表， LVGL使用的链表是带链表头，尾的双列表。

2 数据结构定义

2.1 链表节点的定义

typedef struct {
    uint32_t n_size;
    lv_ll_node_t * head;
    lv_ll_node_t * tail;
} lv_ll_t;

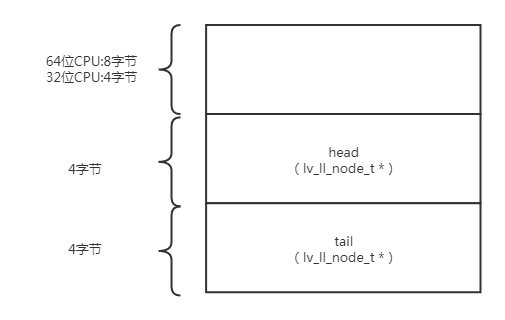

2.2 链表节点的内存分布图

注意：链表节点的数据结构定义和内存分布是不对应的（64位cpu时）

在这里插入图片描述

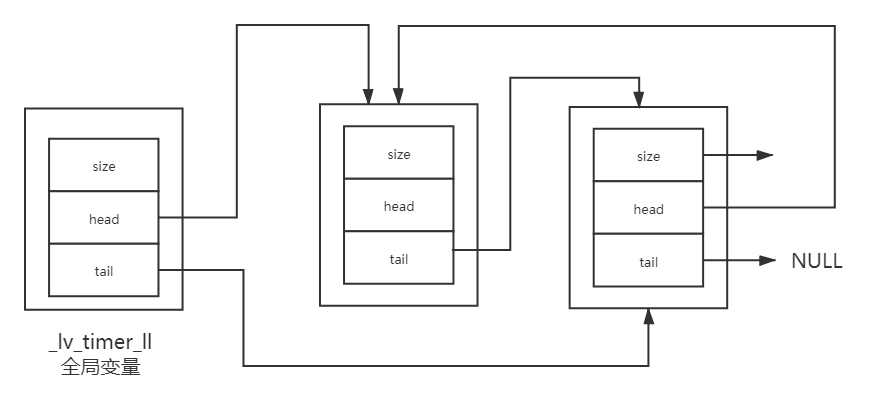

3. LVGL链表结构示意图

在这里插入图片描述

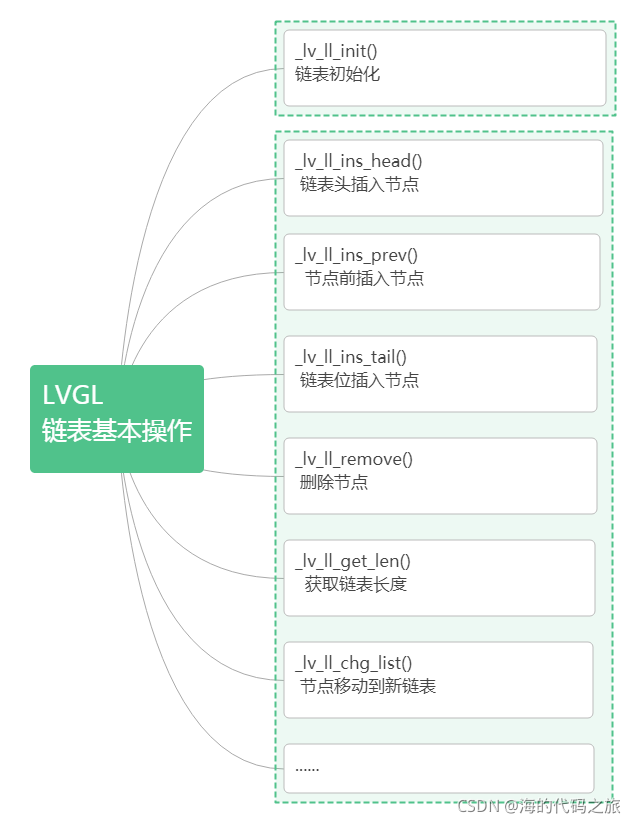

4. 链表的基本操作

在这里插入图片描述

5. 常用链表数据

LVGL在头文件lv_gc.h, 定义一组跟链表全局变量，用于进行各种类型数据链表的动态管理。

#define LV_ITERATE_ROOTS(f)                                                                 \
    LV_DISPATCH(f, lv_ll_t, _lv_timer_ll) /*Linked list to store the lv_timers*/            \
    LV_DISPATCH(f, lv_ll_t, _lv_disp_ll)  /*Linked list of display device*/                 \
    LV_DISPATCH(f, lv_ll_t, _lv_indev_ll) /*Linked list of input device*/                   \
    LV_DISPATCH(f, lv_ll_t, _lv_fsdrv_ll)                                                   \
    LV_DISPATCH(f, lv_ll_t, _lv_anim_ll)                                                    \
    LV_DISPATCH(f, lv_ll_t, _lv_group_ll)                                                   \
    LV_DISPATCH(f, lv_ll_t, _lv_img_decoder_ll)                                             \
    LV_DISPATCH(f, lv_ll_t, _lv_obj_style_trans_ll)                                         \
    LV_DISPATCH(f, lv_layout_dsc_t *, _lv_layout_list)      \
    LV_DISPATCH_COND(f, _lv_img_cache_entry_t*, _lv_img_cache_array, LV_IMG_CACHE_DEF, 1)    \
    LV_DISPATCH_COND(f, _lv_img_cache_entry_t, _lv_img_cache_single, LV_IMG_CACHE_DEF, 0)    \
    LV_DISPATCH(f, lv_timer_t*, _lv_timer_act)                                              \
    LV_DISPATCH(f, lv_mem_buf_arr_t , lv_mem_buf)                                           \
    LV_DISPATCH_COND(f, _lv_draw_mask_saved_arr_t , _lv_draw_mask_list, LV_DRAW_COMPLEX, 1) \
    LV_DISPATCH(f, void * , _lv_theme_default_styles)                                       \
    LV_DISPATCH_COND(f, uint8_t *, _lv_font_decompr_buf, LV_USE_FONT_COMPRESSED, 1)

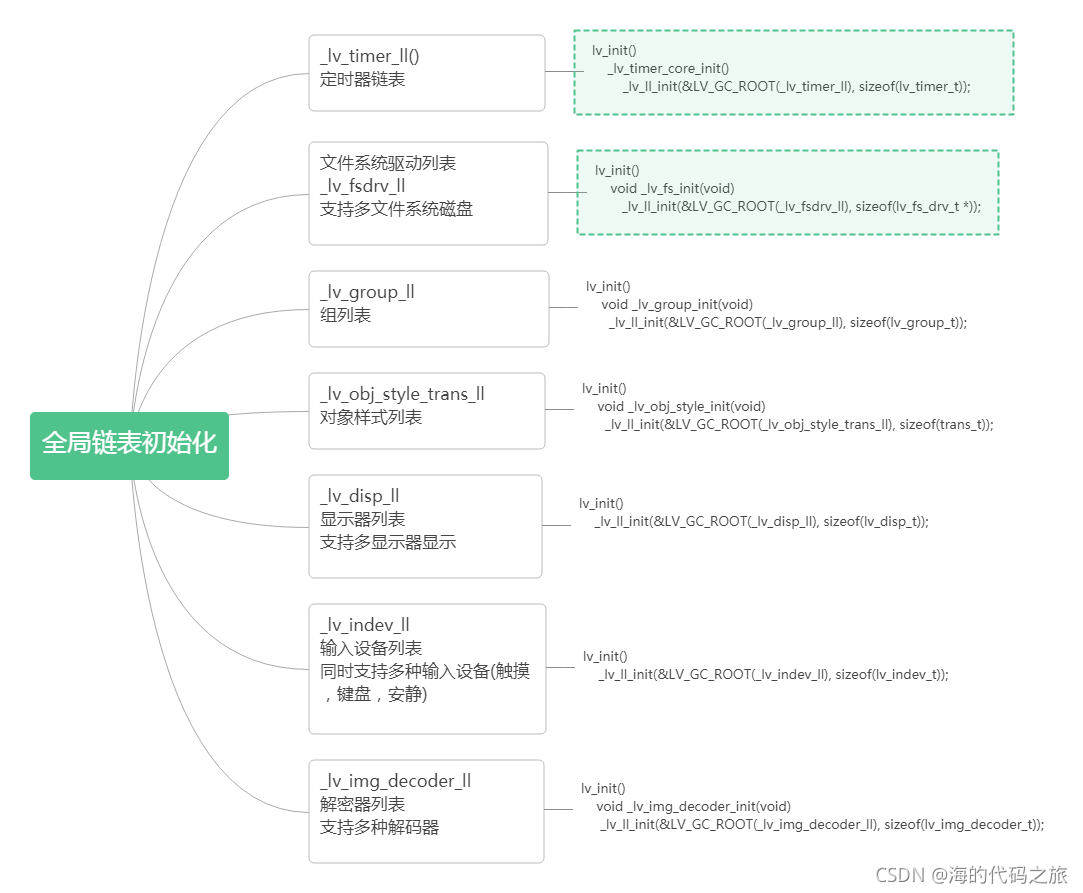

6. LVGL 常用数据链表

LVGL定义了一组全局链表，用于对一些常用的数据进行动态管理，这个常用的链表咋lvgl初始化时进行初始化，
具体如下。
在这里插入图片描述

7. LVGL链表使用的C技巧

如前所述，LVGL链表节点的结构体所占内容和节点实际所占内存（64位cpu）是不一致的，因此定位成员变量head, tail内存地址
需特殊处理。
LVGL 定义了3个宏来用作成员变量偏移计算：

#define LL_NODE_META_SIZE (sizeof(lv_ll_node_t *) + sizeof(lv_ll_node_t *))
#define LL_PREV_P_OFFSET(ll_p) (ll_p->n_size)
#define LL_NEXT_P_OFFSET(ll_p) (ll_p->n_size + sizeof(lv_ll_node_t *))

成员实际地址 = 成员结构体内偏移地址+节点其实地址

static void node_set_prev(lv_ll_t * ll_p, lv_ll_node_t * act, lv_ll_node_t * prev)
{
    if(act == NULL) return; /*Can't set the prev node of `NULL`*/

    uint8_t * act8 = (uint8_t *)act;

    act8 += LL_PREV_P_OFFSET(ll_p);			//计算成员head的 实际地址

    lv_ll_node_t ** act_node_p = (lv_ll_node_t **) act8;
    lv_ll_node_t ** prev_node_p = (lv_ll_node_t **) &prev;

    *act_node_p = *prev_node_p;
}
