graphviz python_graphviz入门

点击蓝字 关注我们

01

graphviz简介

1、Graphviz 是一款由 AT&T Research 和 Lucent Bell 实验室开源的可视化图形工具，可以很方便的用来绘制结构化的图形网络，支持多种格式输出。

2、Graphviz 的输入是一个用 dot 语言编写的绘图脚本，通过对输入脚本的解析，分析出其中的点、边及子图，然后根据属性进行绘制。

3、Graphviz layout 以简单的文本语言描述图形，并以实用的格式制作图表，如用于网页的 images 和 SVG ；用于放入在其它文件中或显示在交互式图形浏览器中的 PDF 和 Postscript 。

02

安装下载

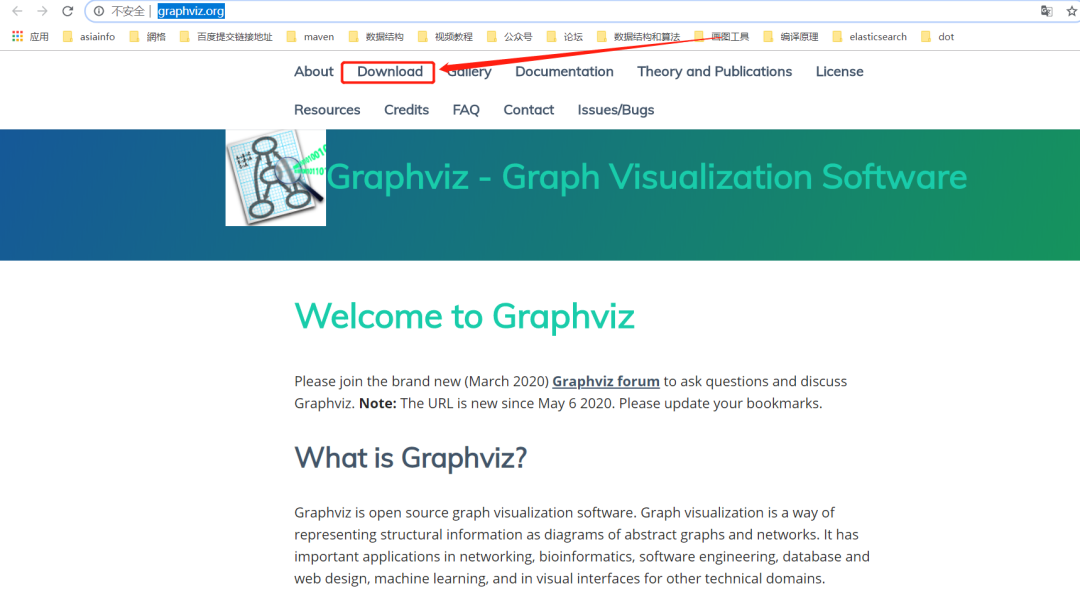

1、进入官网http://www.graphviz.org/

2、 选择对应的版本下载

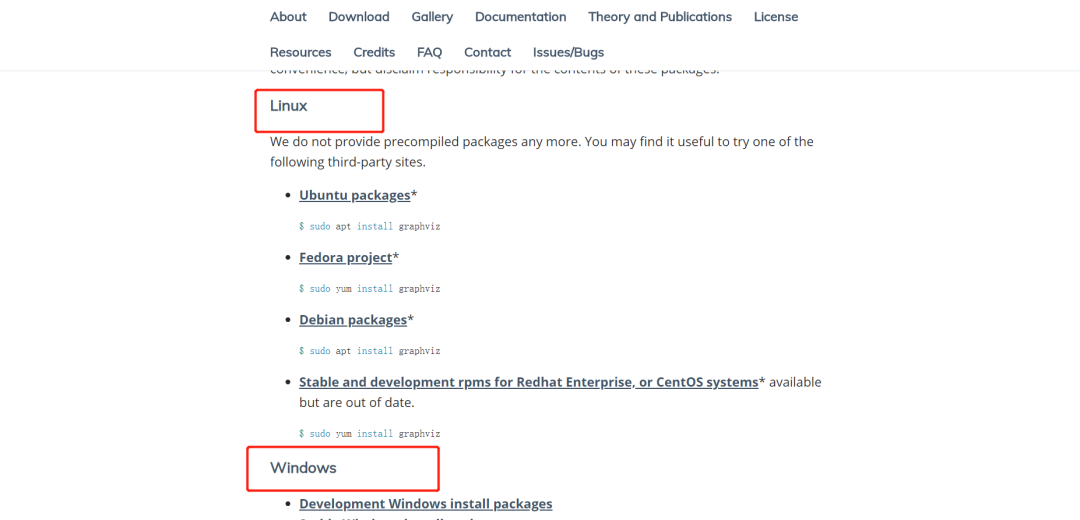

安装好后配置好环境变量，windows在按照的时候就可以选择配置好系统变量，linux下安装执行

apt-get install graphviz

sudo apt-get install graphviz graphviz-doc

安装完后设置环境变量或者到bin目录下执行命令

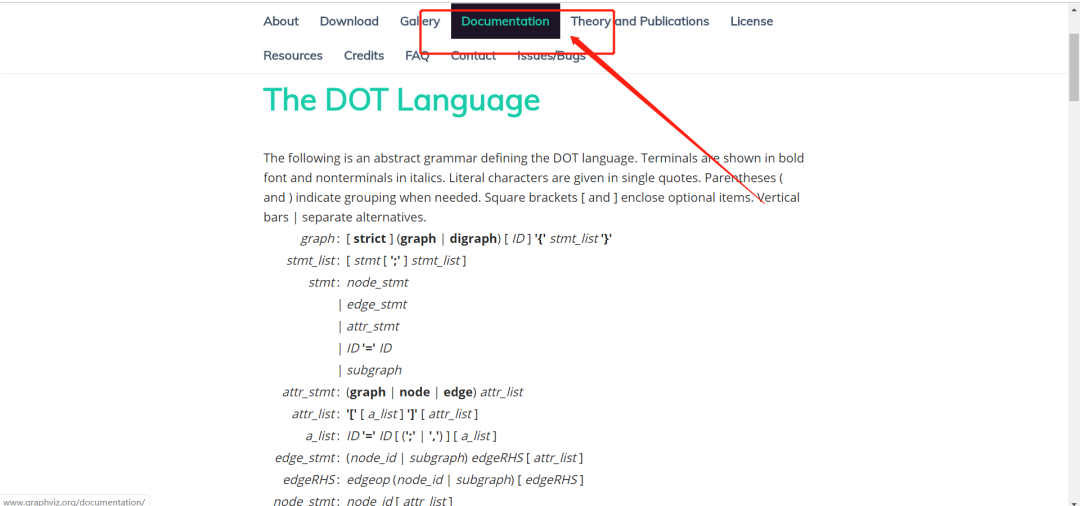

3、进入官方文档

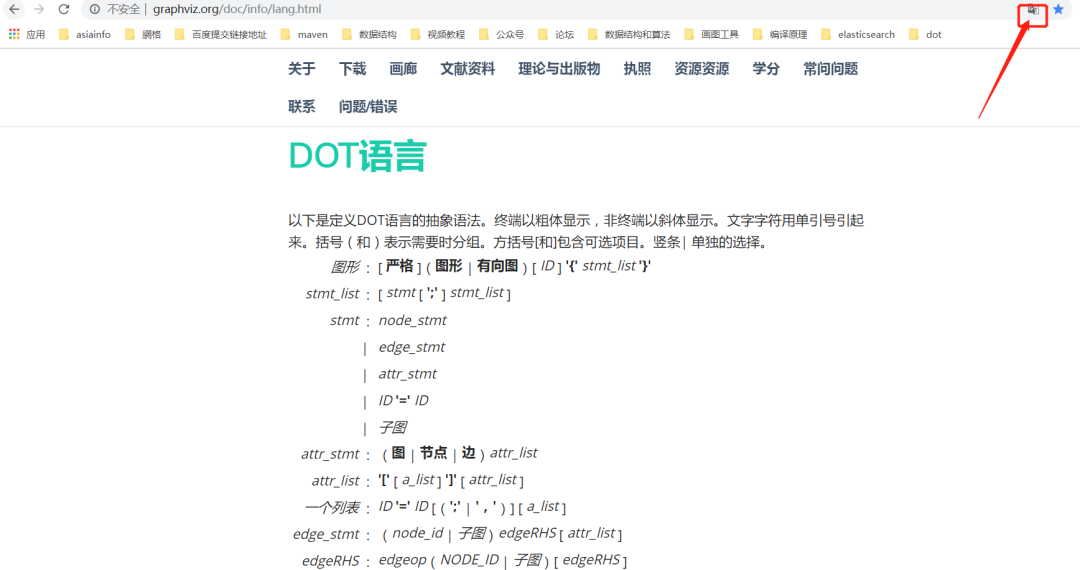

对于阅读英语有困难的谷歌浏览器可以直接进行翻译

关键字node，edge，graph，digraph， subgraph和strict是不区分大小写的。还要注意，允许的罗盘点值不是关键字，因此这些字符串可以在其他地方用作普通标识符，相反，解析器实际上将接受任何标识符。

关键字node，edge，graph，digraph， subgraph和strict是不区分大小写的。还要注意，允许的罗盘点值不是关键字，因此这些字符串可以在其他地方用作普通标识符，相反，解析器实际上将接受任何标识符。

举个常见的例子：

digraph g {

 main -> hello -> world;

 main -> init;

 main -> java[color=blue];

 hello -> C[shape=box];

 hello -> printf[style=filled, color="1,1,1"];

 init -> world;

 main -> python[label="Yes"];

 python -> main;

 }

main,hello ,world,init,java,C,printf,python代表ndoe(节点),->代表edge(有向边)。

在命令窗口执行：

dot -Tpng digraph.dot -o digraph.png

Dot表示执行程序，-T代表类型，说明要生产png类型，-o表示输出文件名。

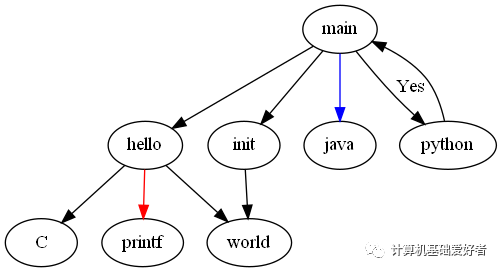

什么结果都没有就说明生成文件成功，此时就可以打开生产的文件了。

很神奇吧！

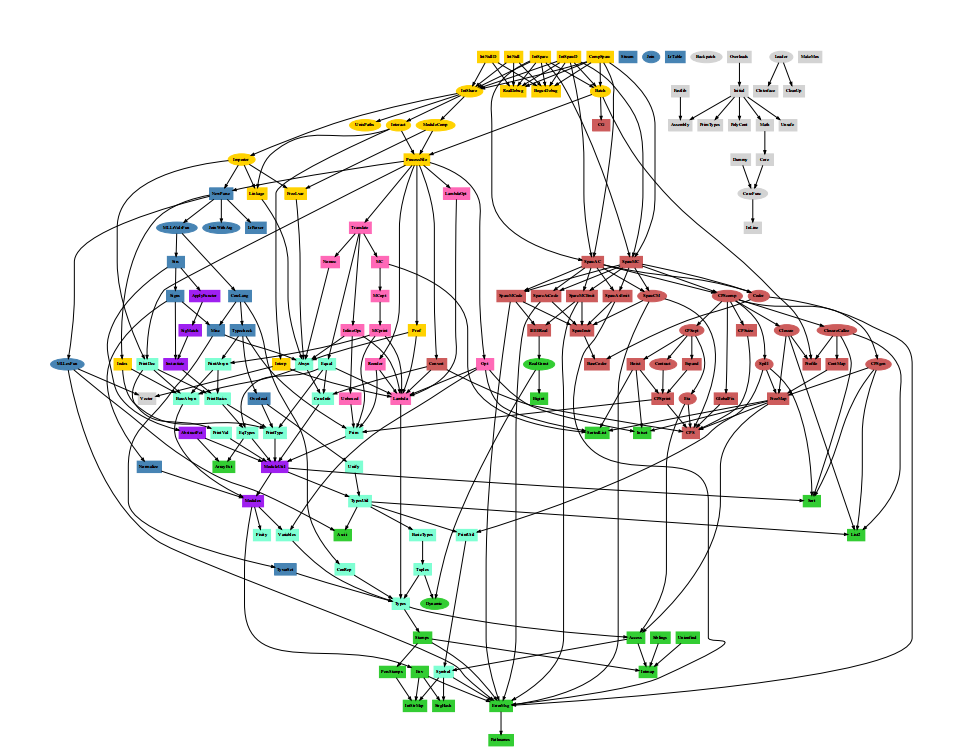

还有功能更强大的，给一个官方的例子：

所以在产生复杂流程图的时候像visio这些手工画图软件所不能比拟的，功能强大，继续学习！
