服务器ibms管理系统,IBMS智能化管理系统

AISAC-3000 IBMS 智能化集中管理系统是指通过软件集成和物理集成的方式，将所有需要监控的弱 电控制专项子系统集成在一个操作平台上，实现集中管理，达到“降低人工 成本”、“保证运行品 质”、“降低运行能耗”的目标。

集中管理系统集成范围覆盖消防系统、视频监控、 防盗报警、门禁管理、电子巡更、暖通空调、给 排水、变配电监控、动力环境，公共照明、夜景照明、电梯监视、资源管理、停车管理、信息发布、 背景音乐、能源管理等多项弱电智能化专项系统。

一 系统特点：

1.1 针对建筑特点与用户需求，“量体裁衣”的整体规划和集成优化设计。

1.2 统一的管理平台实现了各系统彼此间的通信，提高设备运行、管理效率，降低楼宇的运行成本。

1.3 运行管理人员可以通过网络远程访问平台，在多个地点(现场)对各专项系统进行远程操作或监 控； 实时监测         各个专项系统的关键运行数据；

1.4 实时显示各专项系统重要报警信息，出现异常情况时，管理人员可第一时间获取信息；

1.5 长期记录各系统运行数据、报警记录等信息，以图形图表形式展示，便于管 理人员定期对各系 统进行全面诊           断。

1.5 集成平台对各集成的专业系统进行统一管理，通过预设的控制逻辑，使各系统遵循统一标准， 实现自动节能运         行； 同时技术人员和管理人员基于收集数据定期分析，找出能耗漏洞，修正运行参 数，达到进一步节能运行的         目的。

二. 系统的整体架构

依据云计算架构搭建，云端服务器位于企业集团总部，为用户提供统一的、标准化的云服务。

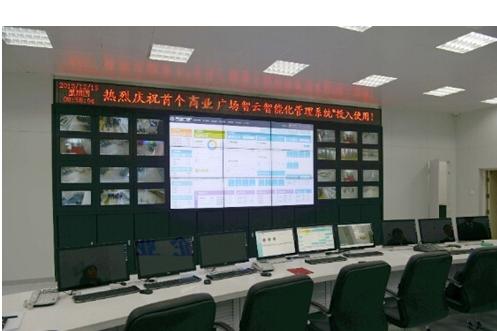

现场监控中心服务器位于各智能建筑体 机房内，负责完成 现场各专业系统的集 中监控与云端服务之间的数据通        讯。右图 为 IBMS 的现场监控中心：

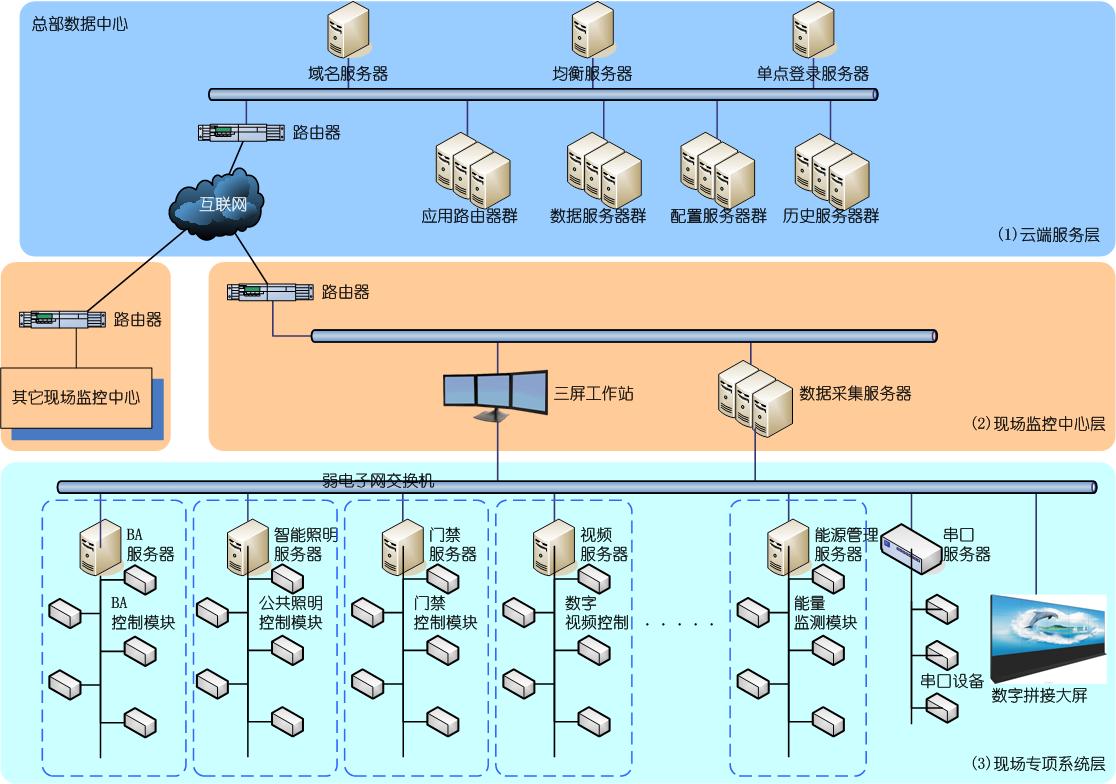

IBMS 智能化集中管理系统的整体架构如下图所示:

系统架构分为三层，位于总部的云端服务层，位于现场的监控中心层和位于现场的各个专业系统层。

1) 现场各专项系统层：位于各个现场内。由接入平台的视频监控、 暖通空调、给排水、变配电监控、 公共照明、夜景照明、防盗报警、门禁管理、 电梯监视、客流统计、停车管理、能源管理等多项子 系统，和不接入平台的

消防系统、电子巡更、信息发布、背景音乐 4 项专业系统构成。IBMS 软件 平台可以通过多种接口协议，借助监控中心内部网络接入各现场各专项系统。

2) 现场监控中心层：位于各智能建筑现场机房内，包括一机三屏的工作站和数据服务器。系统可以 独立运行，并能与云端服务层数据同步。它不仅是云端服务器与现场各专项系统的数据通信节点，同 时也是现场监控操作节

点，可直接对建筑物内各智能设备进行操控。

3) 云端服务层：由基于云计算架构的集成平台云端服务器群组成，实现集成平台的监控功能。

三. 智能化管理系统集成平台的界面设计

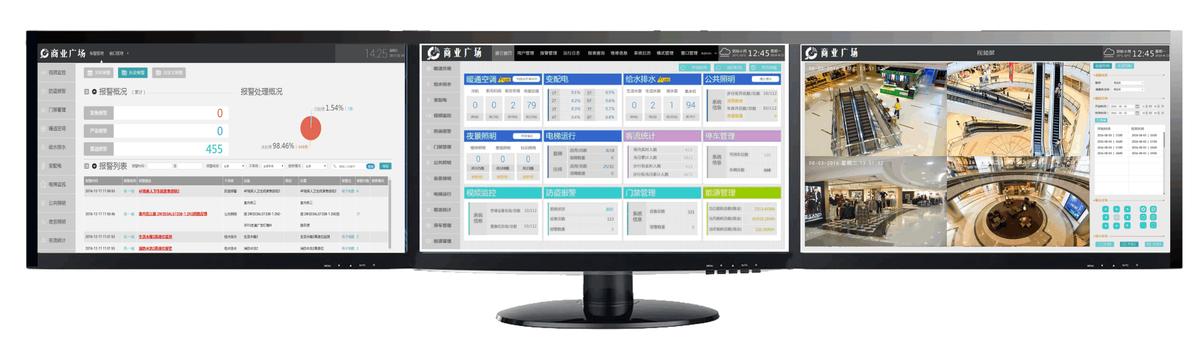

智能化管理系统集成平台的界面设计可兼容各专项系统的界面设计。通常用于集中监控的三个屏幕显示的内容如下：

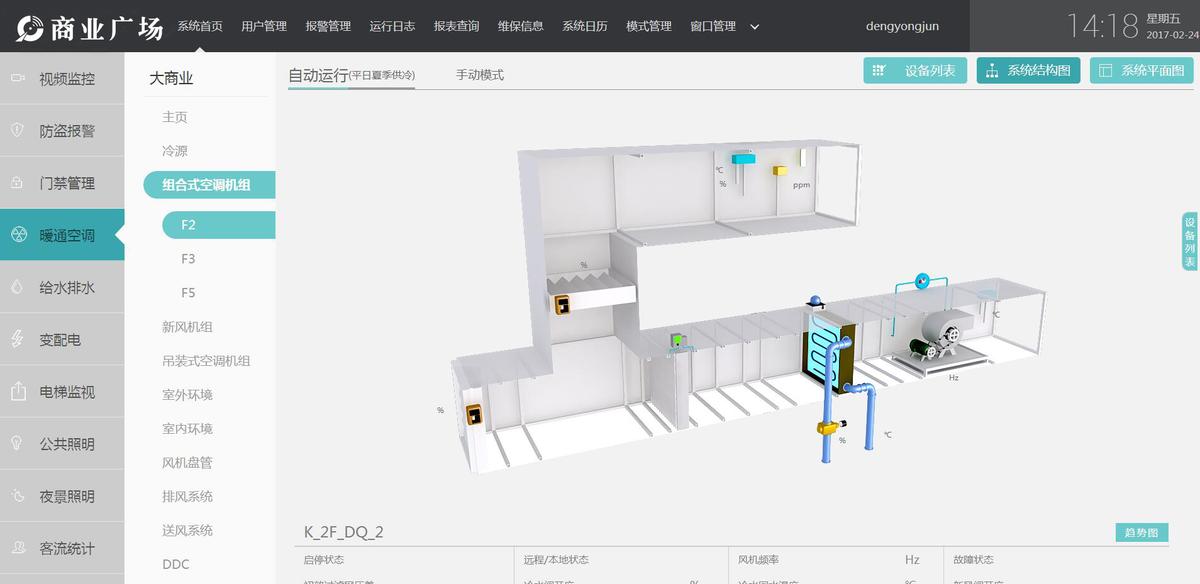

a) 中间屏幕：显示智能化管理系统集中控制系统的主界面。 在通过导航栏选 择某个子系统后，显示子系统的相应内容，如暧通空调。

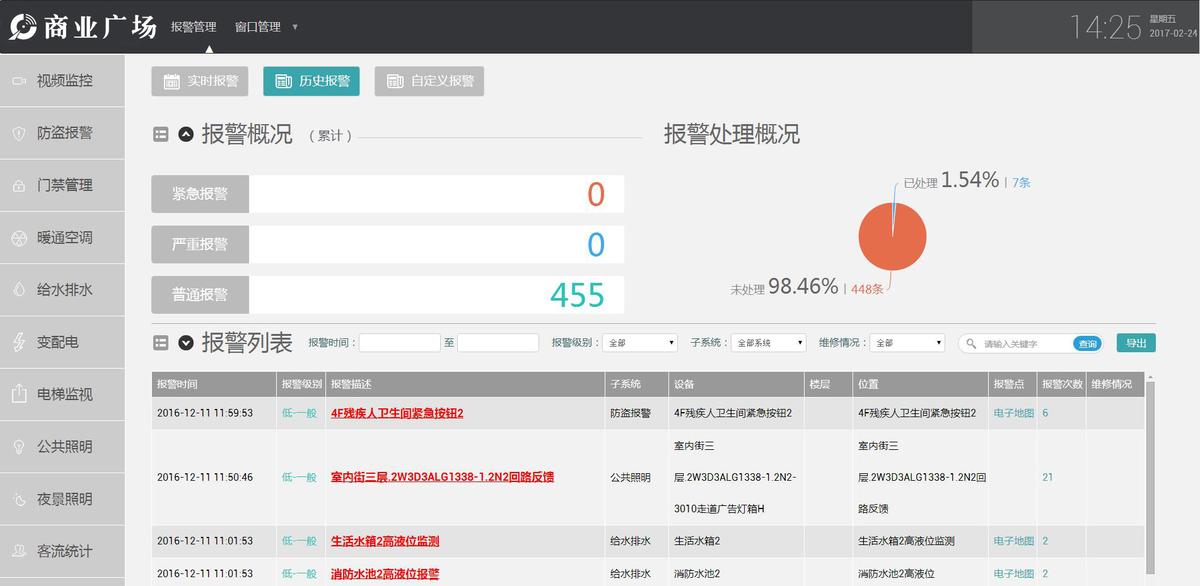

b) 左侧屏幕：显示实时报警、历史报警等信息。

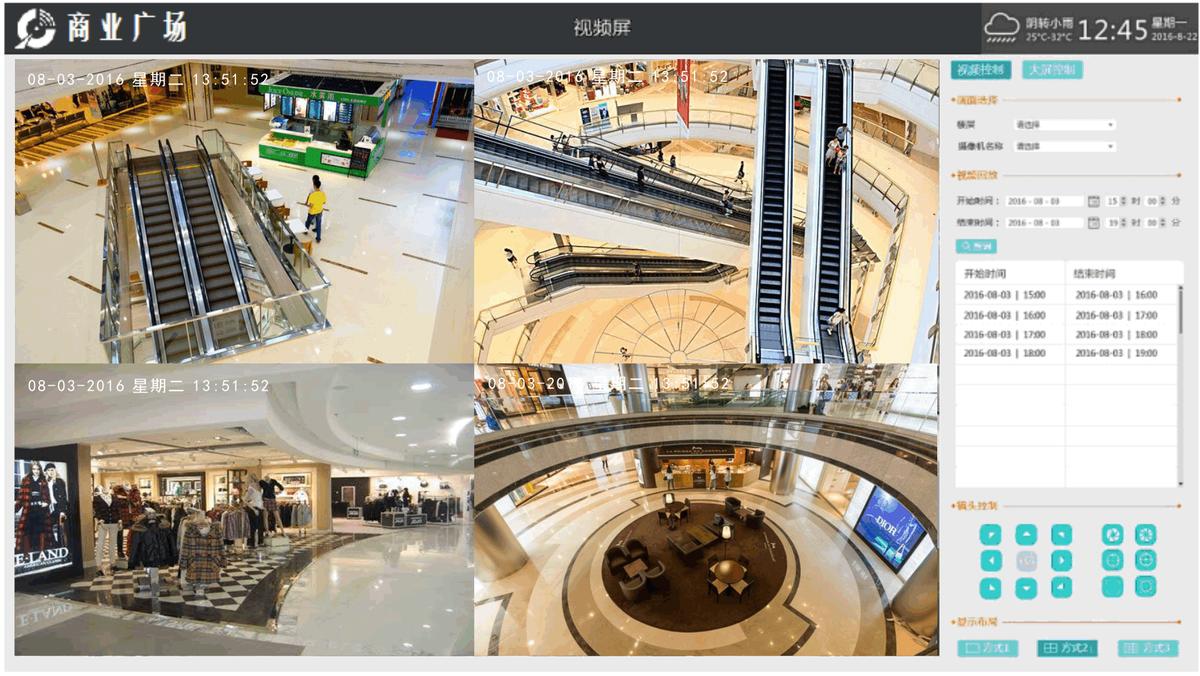

c) 右侧屏幕：显示视频监控界面，用户可以任意选择浏览 1、4、9 个画面

四. 软件接口

平台软件支持 MSSQL、MYSQL、ORACLE 数据库。

平台软件支持 OPC Driver、Modbus TCP Driver、BACnet IP Driver、SNMP Driver、ILON Driver、KNX/EIB Driver、OBIX Driver 等标准接口与各个专业子系统进行通信。 非标准的第三方接口协议可通过 RS232/485、TCP/IP、ILON、KNX/EIB、CANBUS 等接口接入 平台软件。
