概述

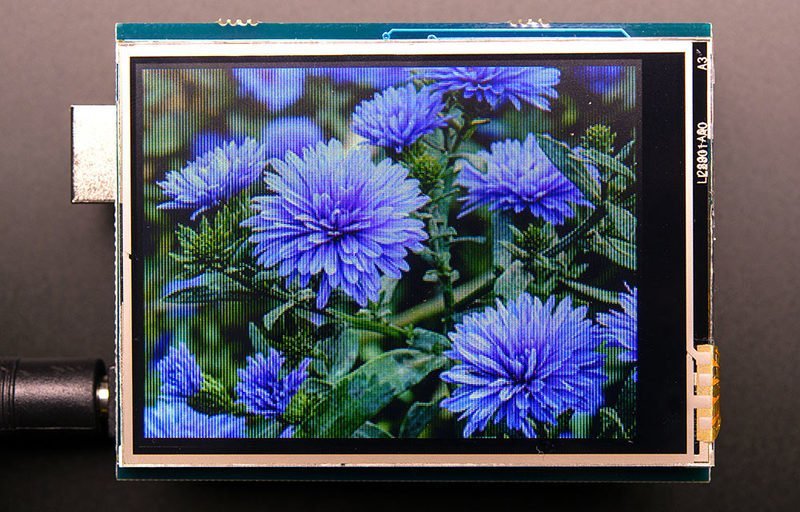

Arduino的Adafruit_GFX库为我们所有的LCD和OLED显示屏提供了通用语法和图形功能集。这使得Arduino示例程序可以很容易地在不同类型的显示屏之间进行调整，并且任何新特性、性能改进和错误修复都将立即应用于我们提供的完整的彩色显示。

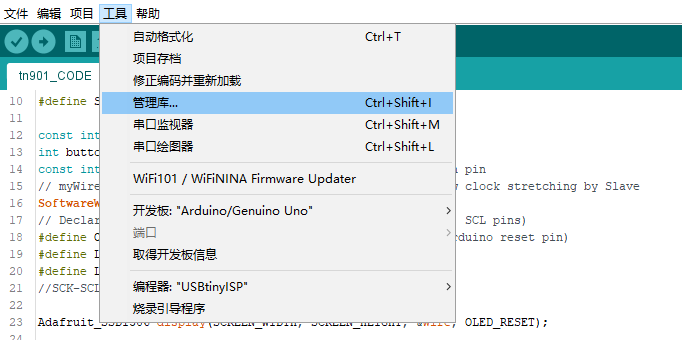

Adafruit_GFX库可以使用Arduino库管理器安装……这是首选的方式。在Arduino IDE“工具”菜单中，选择“管理库…”

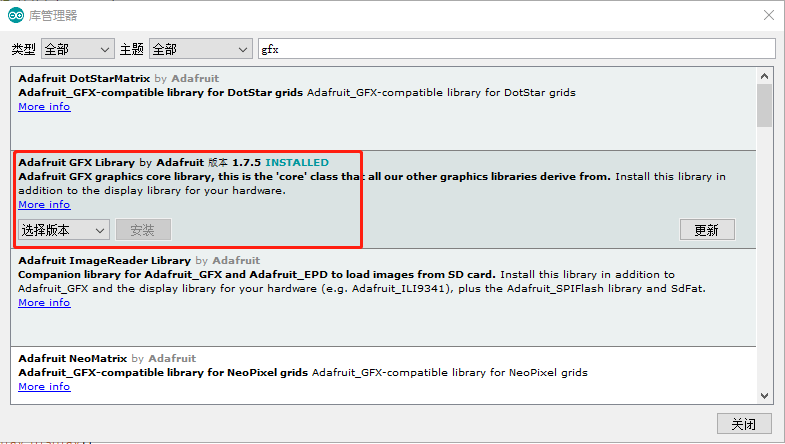

在搜索栏中输入“gfx”可以快速找到它:

在这里，也要搜索并安装Adafruit_BusIO库(或者…新的Arduino IDE版本自动安装这个依赖项)。

Adafruit_GFX库总是与每个特定显示驱动类型的附加库一起工作——例如，ST7735 1.8英寸的彩色LCD需要安装Adafruit_GFX、Adafruit_BusIO和Adafruit_ST7735库。目前支持下面这些库：

RGBmatrixPanel, for our 16x32 and 32x32 RGB LED 矩阵面板。
Adafruit_TFTLCD, for our 2.8" Arduino的触屏盾板和TFT触摸屏。
Adafruit_HX8340B, for our 2.2" TFT 带microSD存储卡的显示屏。
Adafruit_ST7735, for our 2.2" TFT 带microSD存储卡的显示屏。
Adafruit_PCD8544, for the Nokia 5110/3310 单色LCD
Adafruit-Graphic-VFD-Display-库, for our 128x64 图形VFD（真空荧光显示器）。

Adafruit-SSD1331-OLED-Driver-Library 兼容arduino的0.96" 16位彩色OLED w/带microSD卡槽。

Adafruit_SSD1306，用于单色128x64 和128x32 OLED显示屏。

这些库是为Arduino用c++编写的，但是可以通过重写底层pin访问功能轻松地移植到任何微控制器。

坐标系和单位

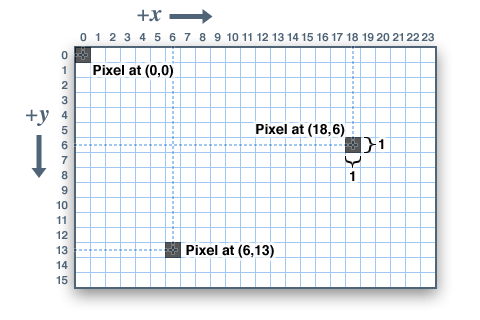

像素—图像元素，组成数字图像的块——通过它们的水平(X)和垂直(Y)坐标进行定位。坐标系将原点(0,0)放在左上角，正X向右递增，正Y向下递增。这与数学中的标准笛卡尔坐标系统是颠倒的，但在许多计算机图形系统中已经建立了实践(追溯到光栅扫描CRT图形的时代，它自上而下地工作)。要使用高大的“纵向”布局而不是宽的“横向”格式，或者如果物理安装方向限制了附件中显示的方向，也可以应用四个旋转设置中的一个，即显示的哪个角代表左上角。

同样与数学笛卡尔坐标系不同的是，这里的点有维数——它们的宽和高总是一个完整的整数像素。

坐标总是用像素单位表示；没有像毫米或英寸这样的现实测量的隐含比例，显示图形的大小将是特定显示的点间距或像素密度的函数。如果你的目标是真实的维度，你需要缩放你的坐标来适应。点间距通常可以在显示屏的数据手册中找到，或者通过测量屏幕宽度并将像素数除以这个测量值。

对于彩色显示器，颜色表示为无符号的16位值。某些显示器实际上可能比这更多或更少，但是该库以16位值运行……这些对于Arduino来说很容易使用，同时还为所有不同的显示器提供一致的数据类型。红色，绿色和蓝色等原色分量全部“打包”成单个16位变量，其中最高有效5位传达红色，中间6位传达绿色，最低5位传达蓝色。多余的部分分配给绿色，因为我们的眼睛对绿光最敏感。科学！

对于最常见的主色和副色，我们有这个有用的列表，可以包含在自己的代码中。当然，你可以从65,536种不同的颜色中选择任意一种，但下面的基本列表开始可能是最简单的:

// Color definitions
#define BLACK    0x0000
#define BLUE     0x001F
#define RED      0xF800
#define GREEN    0x07E0
#define CYAN     0x07FF
#define MAGENTA  0xF81F
#define YELLOW   0xFFE0
#define WHITE    0xFFFF

对于单色显示，颜色总是简单地指定为1 (set)或0 (clear)。set/clear的语义是特定于显示类型的:像发光的OLED显示，“set”像素是发光的，而反光的LCD显示，“set”像素通常是暗的。可能会有例外，但通常您可以期望0 (clear)表示新初始化的显示的默认背景状态，无论结果如何。

基本图形

每个用于特定显示屏的显示库都有自己的构造函数和初始化函数。这些在每个显示屏类型的单独教程中都有记录，或者通常在特定的库头文件中有说明。本教程的其余部分将介绍与显示类型无关的通用图形函数。

下面的函数描述只是原型—假设显示对象是由特定于设备的库根据需要声明和初始化的。查看每个库的示例代码，了解它的实际使用情况。例如，在我们显示print(1234.56)的地方，你的实际代码会把对象名称放在这之前，例如，它可能会读做screen.print(1234.56)(如果你已经声明了显示对象的名称为：screen)。

绘制像素(点)

首先是最基本的像素推送器。你可以调用它，并指定参数：X Y坐标和一种颜色，它会在屏幕上生成一个点:

void drawPixel(uint16_t x, uint16_t y, uint16_t color);

绘制线

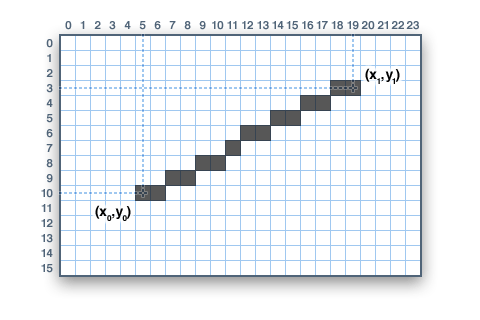

你也可以画一条线，指定起点和终点和颜色:

void drawLine(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t color);

对于水平或垂直
