微型计算机启天A5000-B124说明,微型计算机原理及应用知识点总结

(2)数字编码

(3)字符编码

(4)汉字编码

3.指令、程序和指令系统

习题：

1.1，1.2，1.3，1.4，1.5

第二章8086／8088微处理器

一、8086／8088微处理器

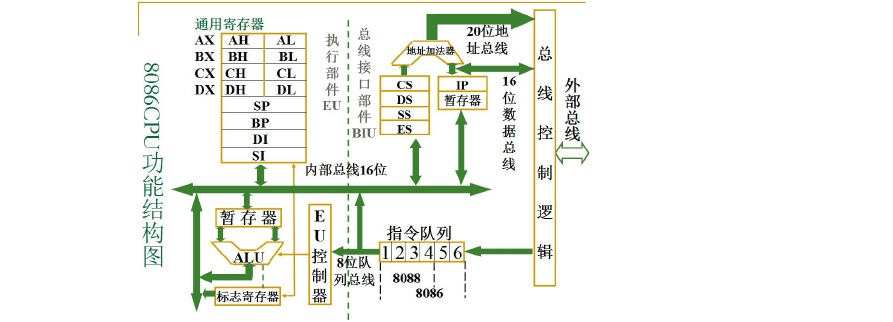

8086微处理器的内部结构：从功能上讲，由两个独立逻辑单元组成，即执行单元EU和总线接口单元BIU。

执行单元EU包括：4个通用寄存器(AX，BX，CX，DX，每个都是16位，又可拆位，拆成2个8位)、4个16位指针与变址寄存器(BP，SP，SI，DI)、16位标志寄存器FLAG(6个状态标志和3个控制标志)、16位算术逻辑单元(ALU)、数据暂存寄存器；

EU功能：从BIU取指令并执行指令；计算偏移量。

总线接口单元BIU包括：4个16位段寄存器(CS(代码段寄存器)、DS(数据段寄存器)、SS(堆栈段寄存器)和ES(附加段寄存器))、16位指令指针寄存器IP(程序计数器)、20位地址加法器和总线控制电路、6字节(8088位4字节)的指令缓冲队列；

BIU功能：形成20位物理地址；从存储器中取指令和数据并暂存到指令队列寄存器中。

3、执行部件EU和总线接口部件BIU的总体功能：提高了CPU的执行速度；降低对存储器的存取速度的要求。

4、地址加法器和段寄存器

由IP提供或由EU按寻址方式计算出寻址单元的16位偏移地址(又称为逻辑地址或简称为偏移量)，将它与左移4位后的段寄存器的内容同时送到地址加法器进行相加，最后形成一个20位的实际地址(又称为物理地址)，以对应存储单元寻址。

要形成某指令码的物理地址(即实际地址)，就将IP的值与代码段寄存器CS(Code Segment)左移4位后的内容相加。

【例假设CS＝4000H，IP＝0300H，则指令的物理地址PA＝4000H×10H＋0300H＝40300H。
