本文介绍了基于IP5306的低成本单芯片移动电源充电宝电路设计，包括锂电池保护芯片IP3005的保护功能，以及IP5306的高集成度充放电管理特性。电路简化了传统移动电源设计，降低了硬件成本并提高了效率。
文章目录
简介
锂电池保护芯片IP3005
2.1A充电2.4A放电高集成度锂电池充放电管理SOC芯片IP5306
低成本单芯片移动电源充电宝电路
简介
之前就有一篇文章已经介绍过最基本的移动电源充电宝电路的设计，介绍了移动电源充电宝电路的基本构成，理论联系实践，并给出了一份最基础的移动电源充电宝设计电路。其实其他移动电源充电宝电路都是大同小异，只是上次那篇为了介绍清楚移动电源充电宝的电路原理，使用设计的电路集成度不高，比如说充电电路和升压放电电路各用了一块芯片，其实市场上已经有一块芯片就可代替的电路，这件就节省了电路成本，方便了电路布局。这篇文章就介绍一份集成度比较高一点的低成本的单芯片移动电源充电宝电路。使用的方案是锂电池二合一保护芯片IP3005来保护锂电池，同类型的芯片还有DW03D和DW06及DW07D等等，使用2.1A充电2.4A放电，高集成度移动电源SOC芯片IP5306对锂电池进行充放电。下面就分别来介绍下保护电路部分和充放电电路部分，最后给出一张总的原理图。
锂电池保护芯片IP3005

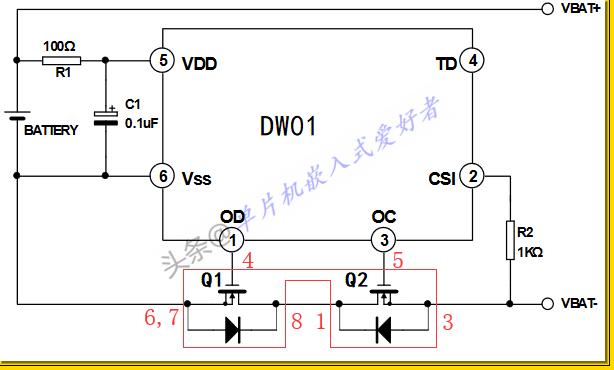

之前文件介绍过，最常用的锂电池保护电路是如下图所示：
此保护电路使用了锂电池保护芯片
