本文探讨了在电池充放电管理中，如何利用双电阻差分电流采样技术进行精确的电流检测。通过介绍采样电阻的工作原理、封装选择以及开尔文接法的应用，阐述了如何降低接触电阻的影响，提高测量精度。同时，提到了滤波电容在抑制干扰中的作用，以及PCB布局时应注意的要点，旨在确保电池管理系统能够准确监测电池的充放电状态。
在电池充放电管理、电池管理保护以及电池电量计应用场合中，一般都会使用到电流采样电阻，进行电池充放电电流的检测。其原理是在电池充放电回路中放置一个采样电阻R， 电流流经采样电阻产生压差，采样电阻两端电压经过RC滤波电路调理后进入AD采样， 电阻两端电压差除以采样电阻即可得到回路的充放电电流。采样电阻值通常比较低，一般不超过1欧，比如20毫欧，但是精度较高，一般都在±1%，同时电阻封装一般选用0805或更大封装，以防电阻额定功率不够而失效。

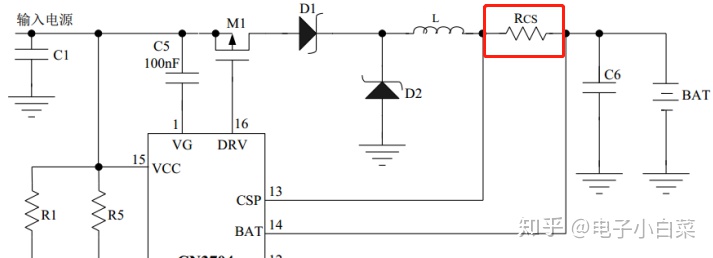

不同芯片，采样电阻相对电池的位置有所不同。一般情况下，电池充电芯片的采样电阻在电池高侧，如图1所示；而电量计以及保护芯片的采样电阻则在电池低侧居多，如图2所示。
