本文介绍了CAD的一款高效插件，包括文字编辑、匹配、加前后缀、去前后缀、文本编号、调整行距、文字合并等功能，极大地提升了文字处理的效率和准确性。通过简单的操作，用户可以批量处理CAD中的文字信息，实现快速排版和编辑。

做为优秀的图形绘制软件，CAD在文字编辑排版的时候显的有些力不从心，今天介绍的CAD插件将为您弥补这些不足。下面就让我们一一来展示下这些功能。

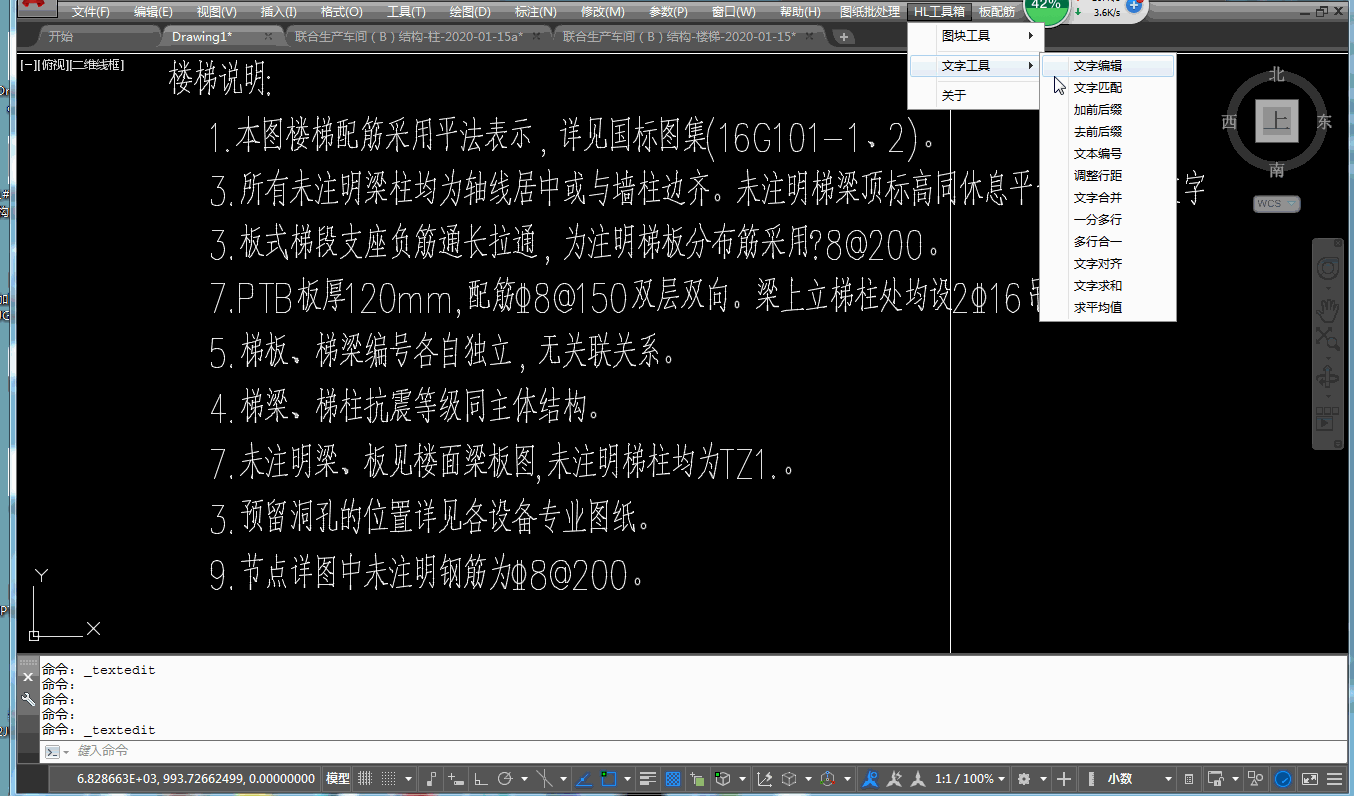

一、文字编辑，该功能主要弥补高版本CAD文字编辑时只能原位编辑，原位编辑经常鼠标定位不准确造成误操作的问题，采用了更能符合用户习惯的对话框编辑方式。使用时选择“HL工具箱——文字工具——文字编辑”或者输入命令“TextEditor”(快捷键有点长，建议自行修改),点选需要编辑的文字，在弹出的对话框中就能随心编辑文字了。

文字编辑

二、文字匹配，该功能主要是批量把所有文字内容刷成一样，再也不用一个一个改或者查找替换了。选择“HL工具箱——文字工具——文字匹配”或者输入命令“RepText”(快捷键比较长，建议自己修改下),先点选文字源，再框选所有需要批量刷成文字源的文字，所有文字的内容就刷成和文字源一样的。

文字匹配

三、加前后缀，该功能主要是可以批量为文字加上前缀和后缀，告别一个一个去加。使用时选择“HL工具箱——文字工具——加前后缀”或者输入命令“TextBefAft”(快捷键有点长，建议自行修改),框选需要编辑的文字，命令行输入A选择前缀,或B选择后缀，最后输入需要加的前后缀文字，就完成批量加前后缀。

加前后缀

四、去前后缀，该功能主要是可以批量为文字去掉固定长度的前缀和后缀，告别一个一个去减，例如我们要批量去掉文字说明的编号，再重新编号，可以选用此命令去掉编号，再用“文本编号”命令重新编号。使用时选择“HL工具箱——文字工具——去前后缀”或者输入命令“DelTextbef”(快捷键有点长，建议自行修改),框选需要编辑的文本，命令行输入A选择前缀,或B选择后缀，最后输入需要去掉的前后缀字符的个数。

去前后缀

五、文本编号，该功能主要是可以批量为文字说明按行加上编号。使用时选择“HL工具箱——文字工具——文本编号”或者输入命令“AddTextNum”(快捷键有点长，建议自行修改),框选需要编号的文本，命令行输入A选择编号方式为1.2.3.方式,或B选择编号方式为(1)(2)(3)方式，该功能和“去前后缀”配合使用可对文字说明进行编号重排。

文本编号

六、调整行距，该功能主要是可以批量为在保证首行位置不变的前提下对文字说明进行行距的调整。使用时选择“HL工具箱——文字工具——调整行距”或者输入命令“AdjTextRow”(快捷键有点长，建议自行修改),框选需要编号的文本，命令行输入行距或字高的倍数，程序默认输入的数字小于等于10为字高的倍数，输入的数字大于10为行距。

调整行距

七、文字合并，该功能主要是可以批量把分散的文字合成一行。使用时选择“HL工具箱——文字工具——文字合并”或者输入命令“Textmerge”(快捷键有点长，建议自行修改),框选需要合并的文字，文字就合成一行了，合成后的文字在首段文字处替换掉原来分散的文字。

文字合并

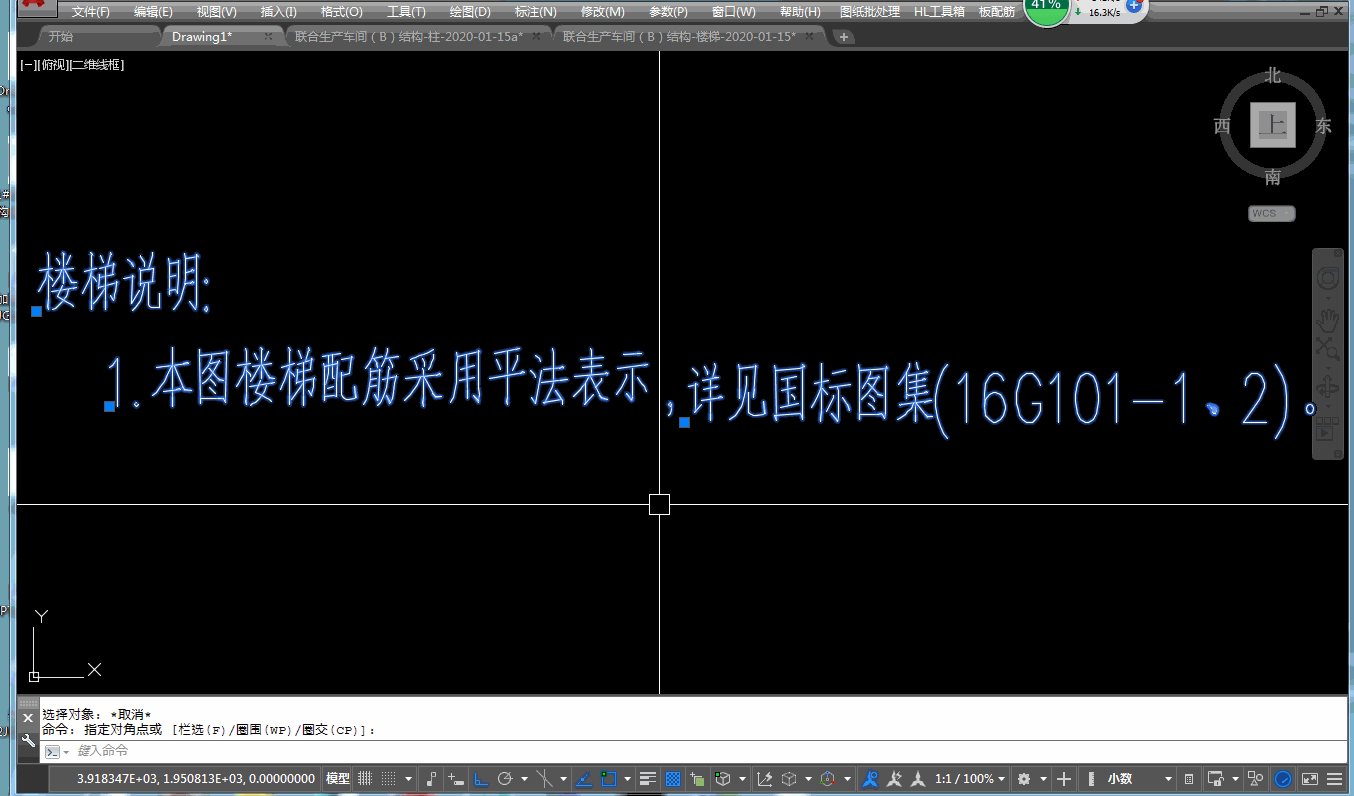

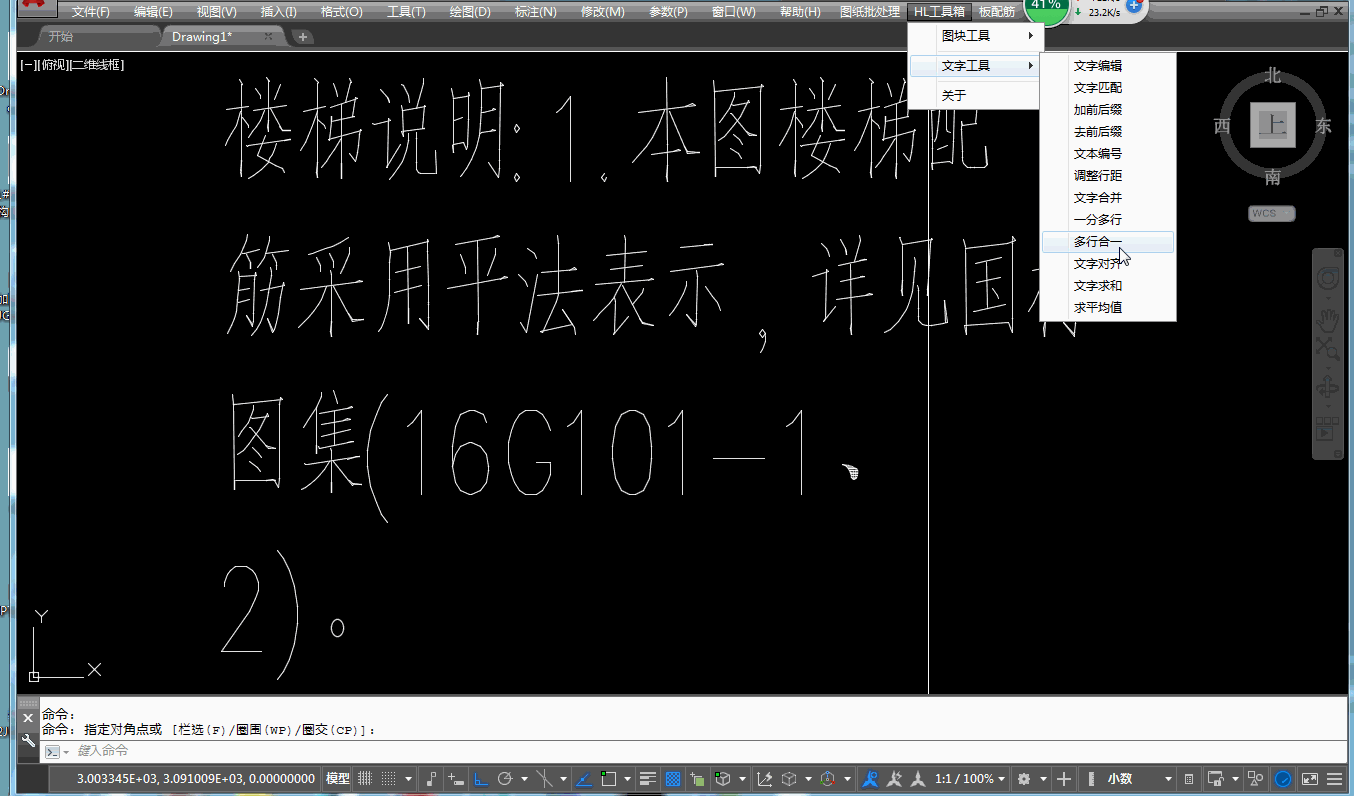

八、一分多行，该功能主要是解决一行文字过长时的分行问题，可以在指定位置智能的把一行文字分成多行。使用时选择“HL工具箱——文字工具——一分多行”或者输入命令“TexttoRow”(快捷键有点长，建议自行修改),点选需要分行的文字，绘图区选择分行后首行的行尾位置就选取了首行的宽度，文字就智能的分成若干行，没行的宽度均同第一行的手工选取的宽度。
