一、引言

在数据库设计的世界里，ER 图（Entity - Relationship Diagram，实体 - 关系图）就像是一位贴心的导航员，为数据库的构建指引方向。它以直观形象的方式，清晰地展现了数据之间的复杂关系，帮助我们更好地理解业务需求，设计出高效合理的数据库结构。无论是经验丰富的数据库专家，还是初出茅庐的编程小白，掌握 ER 图的绘制和解读都是一项必备技能。接下来，就让我们一起深入探究 ER 图的奥秘吧！

二、ER 图的基本概念

2.1 实体（Entity）

实体可以理解为现实世界中具有独立存在意义的事物，它可以是具体的物体，比如一个人、一本书、一辆汽车；也可以是抽象的概念，例如一个订单、一次会议、一项任务。在 ER 图里，实体通常用矩形来表示。每个矩形代表一个实体，矩形内部会写上实体的名称，这个名称要能够准确反映该实体所代表的事物。

2.2 属性（Attribute）

属性是用来描述实体特征的信息。举个例子，如果实体是“学生”，那么“姓名”“学号”“年龄”“性别”等就是学生这个实体的属性。在 ER 图中，属性一般用椭圆形表示，椭圆形内部写上属性的名称，然后通过一条线段将属性与它所描述的实体连接起来。

2.3 关系（Relationship）

关系体现的是实体之间的联系。常见的关系有一对一（1:1）、一对多（1:N）和多对多（M:N）三种类型。

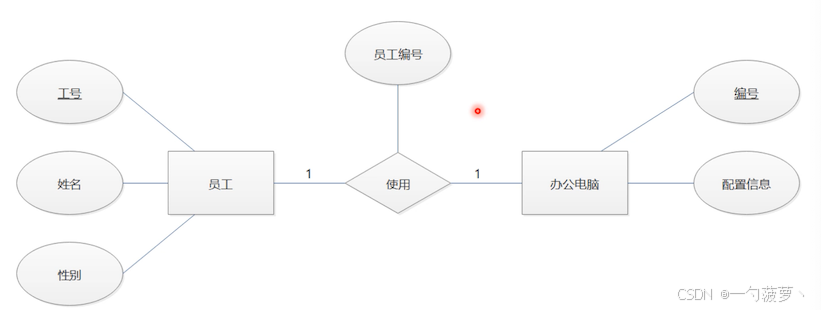

一对一（1:1）：表示一个实体中的每个实例只能与另一个实体中的一个实例相关联。例如，一个人只能有一个身份证号码，一个身份证号码也只对应一个人，人和身份证号码之间就是一对一的关系。

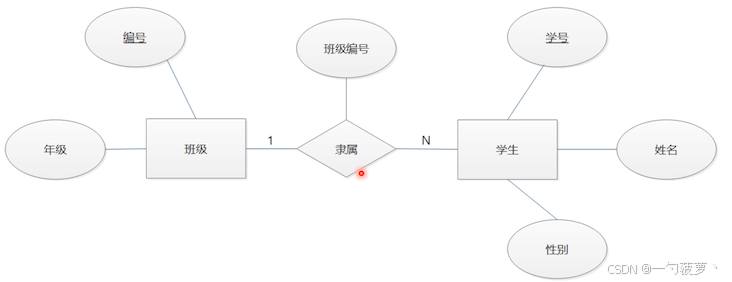

一对多（1:N）：意味着一个实体中的一个实例可以与另一个实体中的多个实例相关联。比如，一个班级可以有多个学生，但是每个学生只能属于一个班级，班级和学生之间就是一对多的关系。

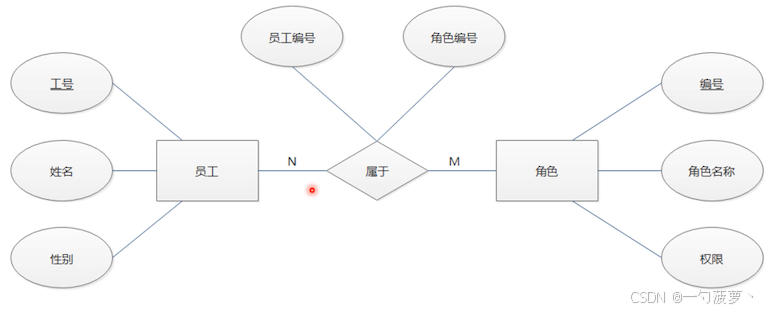

多对多（M:N）：指的是一个实体中的多个实例可以与另一个实体中的多个实例相关联。以学生和课程为例，一个学生可以选修多门课程，一门课程也可以被多个学生选修，学生和课程之间就是多对多的关系。在 ER 图中，关系用菱形表示，菱形内部写上关系的名称，再用线段将菱形与相关的实体连接起来，同时在连接线上标注关系的类型（1:1、1:N 或 M:N）。

三、如何绘制 ER 图

3.1 确定实体

首先，要对业务需求进行深入分析，找出其中具有独立意义的事物，这些就是我们要绘制的实体。比如，在一个图书馆管理系统中，可能涉及到的实体有“图书”“读者”“借阅记录”等。将每个实体用矩形表示出来，并在矩形内写上实体的名称。

3.2 确定属性

针对每个实体，思考它所具有的特征信息，这些信息就是实体的属性。以“图书”实体为例，它的属性可能包括“书名”“作者”“ISBN 号”“出版日期”等；“读者”实体的属性可能有“姓名”“学号/工号”“联系方式”等。将每个属性用椭圆形表示，然后用线段把属性和对应的实体连接起来。

3.3 确定关系

分析实体之间的联系，确定它们是一对一、一对多还是多对多的关系。比如，“读者”和“借阅记录”之间是一对多的关系，因为一个读者可以有多个借阅记录；“图书”和“借阅记录”之间也是一对多的关系，一本图书可以有多次借阅记录。用菱形表示关系，在菱形内写上关系的名称（如“借阅”），然后用线段将菱形与相关实体连接起来，并标注关系的类型。

3.4 绘制示例

下面以一个简单的学生选课系统为例，展示 ER 图的绘制过程。

实体：确定“学生”“课程”“选课记录”三个实体，分别用三个矩形表示，矩形内依次写上“学生”“课程”“选课记录”。
属性：
- “学生”实体的属性有“学号”“姓名”“年龄”“性别”，用四个椭圆形表示这些属性，并分别用线段与“学生”矩形连接。
- “课程”实体的属性有“课程编号”“课程名称”“学分”，同样用椭圆形表示属性并与“课程”矩形连接。
- “选课记录”实体的属性有“选课编号”“成绩”，用椭圆形表示并与“选课记录”矩形连接。
关系：
- “学生”和“选课记录”之间是一对多的关系，因为一个学生可以有多个选课记录。用菱形表示“选课”关系，连接“学生”和“选课记录”矩形，并在连接线上标注“1:N”。
- “课程”和“选课记录”之间也是一对多的关系，一本课程可以被多个学生选择，产生多个选课记录。同样用菱形表示“选课”关系，连接“课程”和“选课记录”矩形，标注“1:N”。

四、ER 图的工具选择

绘制 ER 图可以借助多种工具，以下是一些常见的选择：

Visio：功能强大，提供了丰富的图形库和模板，操作相对简单，适合专业人士使用。它可以方便地绘制各种复杂的 ER 图，并且支持与其他 Microsoft 办公软件集成。
Lucidchart：基于云的在线绘图工具，无需安装，支持多人实时协作。用户可以在任何设备上通过浏览器访问并绘制 ER 图，非常适合团队合作设计数据库。
draw.io：开源免费的在线绘图工具，界面简洁易用，支持多种文件格式的导入和导出。它提供了丰富的图形元素，能够满足不同用户的绘图需求。
