YOLO

Rgb大神关于物体检测的新作YOLO，论文You Only Look Once: Unified, Real-Time Object Detection。

Introduction

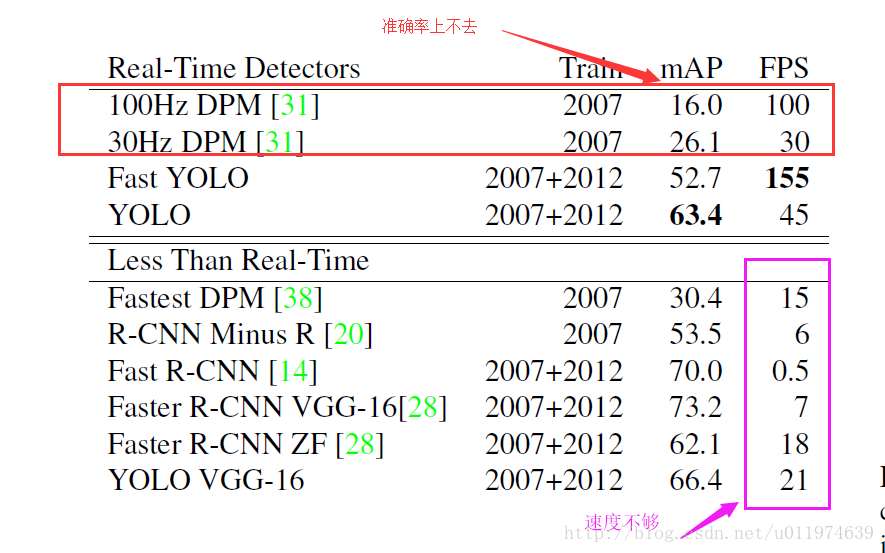

对比人类的视觉系统，现存的物体检测模型:

• 要不就是准确度不咋的(DPM速度还行，准确率很差，实用不现实)
• 要不就是速度跟不上(Faster R-CNN 准确度还可以，3FPS的速度不能实时监测啊~)

这一堆物体检测模型，无论在学术界还是工程界，都不算令人满意。为此需要注入新的血液(重新挖坑)，那么从哪里开始扎针呢？

作者在论文内主要对比R-CNN系列，指出了R-CNN系列速度慢的原因是： 模型把物体检测任务分为了多个阶段，而这几个阶段需要分开训练，难以优化(虽然Faster R-CNN是一个整体的网络，但是训练的时候还是需要交替训练)。

为什么非要分为多个阶段？
这是因为基于RPN(region proposal networks)在设计时已经把object detection问题分为多个pipeline，如果要改，就要把RPN方案砍掉。

YOLO在此基础上重建了整个模型框架，将原先的Region Proposal一套方案抛弃掉，将object detection作为回归问题来处理，模型能够接收原始像素直接输出object的bbox和类别categories，也就是end-to-end模型.

---

Detection System

YOLO工作的流程图如下：

大致步骤为：

• 整个图片resize到指定大小，得到图片InputrsInputrs
• 将InputrsInputrs塞给CNN
• 使用NMS(非极大值抑制)去除多余框，得到最后预测结果

总的步骤很简单，下面具体看看图片塞给CNN时是怎么整的。

分成单元格

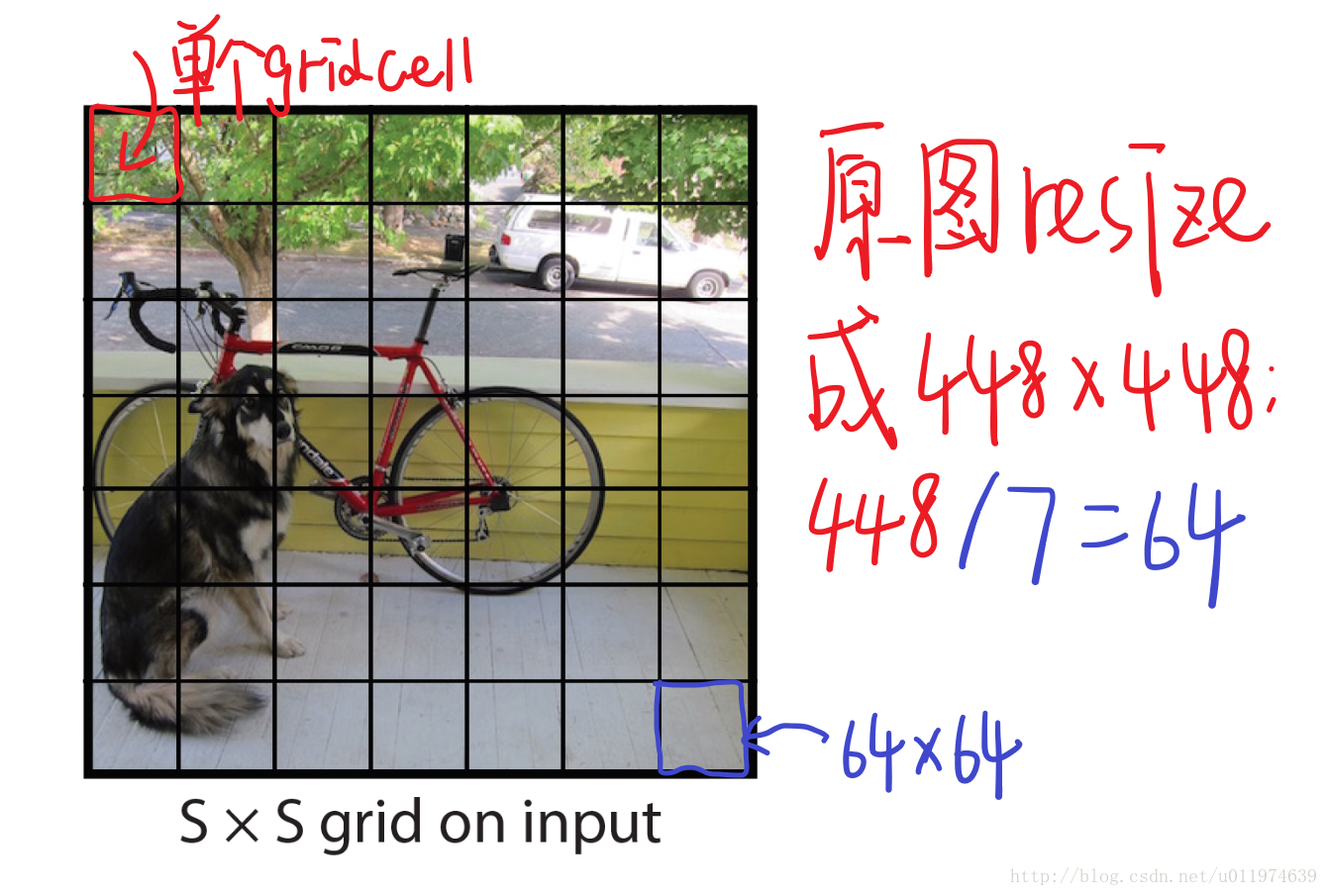

首先会把原始图片resize到448×448448×448,放缩到这个尺寸是为了后面整除来的方便。再把整个图片分成S×S(例:7×7)S×S(例:7×7)个单元格，此后以每个单元格为单位进行预测分析。

---

每个单元格需要做三件事:

1. 如果一个object的中心落在某个单元格上，那么这个单元格负责预测这个物体(论文的思想是让每个单元格单独干活)。

2. 每个单元格需要预测BB个bbox值(bbox值包括坐标和宽高)，同时为每个bbox值预测一个置信度(confidence scores)。也就是每个单元格需要预测B×(4+1)B×(4+1)个值。

3. 每个单元格需要预测CC(物体种类个数)个条件概率值.

注意到：每个单元格只能预测一种物体，并且直接预测物体的概率值。但是每个单元格可以预测多个bbox值(包括置信度)。

---

单元格数据

我们细致的分析一下每个单元格预测的BB个(x,y,w,h,confidence)(x,y,w,h,confidence)：

• (x,y)(x,y)是bbox的中心相对于单元格的offset
• (w,h)(w,h)是bbox相对于整个图片的比例
• confidenceconfidence下面有详解

如上图，图片分成S×S(7×7)S×S(7×7)个单元格。整张图片的长宽为hi,wihi,wi。

(x,y)(x,y)到底代表啥意思?

对于蓝色框的那个单元格(坐标为(xcol=1,yrow=4)(xcol=1,yrow=4))，假设它预测的是红色框的bbox(即object是愚蠢的阿拉斯加),我们设bbox的中心坐标为(xc,yc)(xc,yc),那么最终预测出来的(x,y)(x,y)是经过归一化处理的，表示的时中心相对于单元格的offset，计算公式如下：

x=xcwiS−xcol , y=ychiS−yrowx=xcwiS−xcol , y=ychiS−yrow



(w,h)(w,h)又是啥意思?

预测的bbox的宽高为wb,hbwb,hb，(w,b)(w,b)表示的是bbox的是相对于整张图片的占比，计算公式如下:

w=wbwi , h=hbhiw=wbwi , h=hbhi



ConfidenceConfidence

这个置信度有两个含义：一是格子内是否有目标，二是bbox的准确度。

我们定义置信度为Pr(Object)∗IOUtruthpredPr(Object)∗IOUpredtruth.

• 如果格子内有物体，则Pr(Object)=1Pr(Object)=1，此时置信度等于IoU
• 如果格子内没有物体，则Pr(Object)=0Pr(Object)=0，此时置信度为0

CC个种类的概率值

每个网格在输出bbox值的同时要给出给个网格存在object的类型。记为:

Pr(Classi|Object)Pr(Classi|Object)

这是条件概率。



需要注意的是：输出的种类概率值是针对网格的，不是针对bbox的。所以一个网格只会输出CC个种类信息。(这样就是默认为一个格子内只能预测一种类别的object了，简化了计算，但对于检测小object很不利)。

在检测目标时，我们把confidenceconfidence做处理：

Pr(Classi|Object)∗Pr(Object)∗IoUtruthpred=Pr(Classi)∗IoUtruthpredPr(Classi|Object)∗Pr(Object)∗IoUpredtruth=Pr(Classi)∗IoUpredtruth



这就是每个单元格的class-specific confidence scores，这即包含了预测的类别信息，也包含了对bbox值的准确度。 我们可以设置一个阈值，把低分的class-specific confidence scores滤掉，剩下的塞给非极大值抑制，得到最终的标定框。
对于这部分可以看deepsystem.ai的PPT，讲的很详细，需要翻墙。

单元格输出

每个网络一共会输出:B×(4+1)+CB×(4+1)+C个预测值.
故所有的单元格输出为:S×S×(B×5+C)S×S×(B×5+C)个预测值.

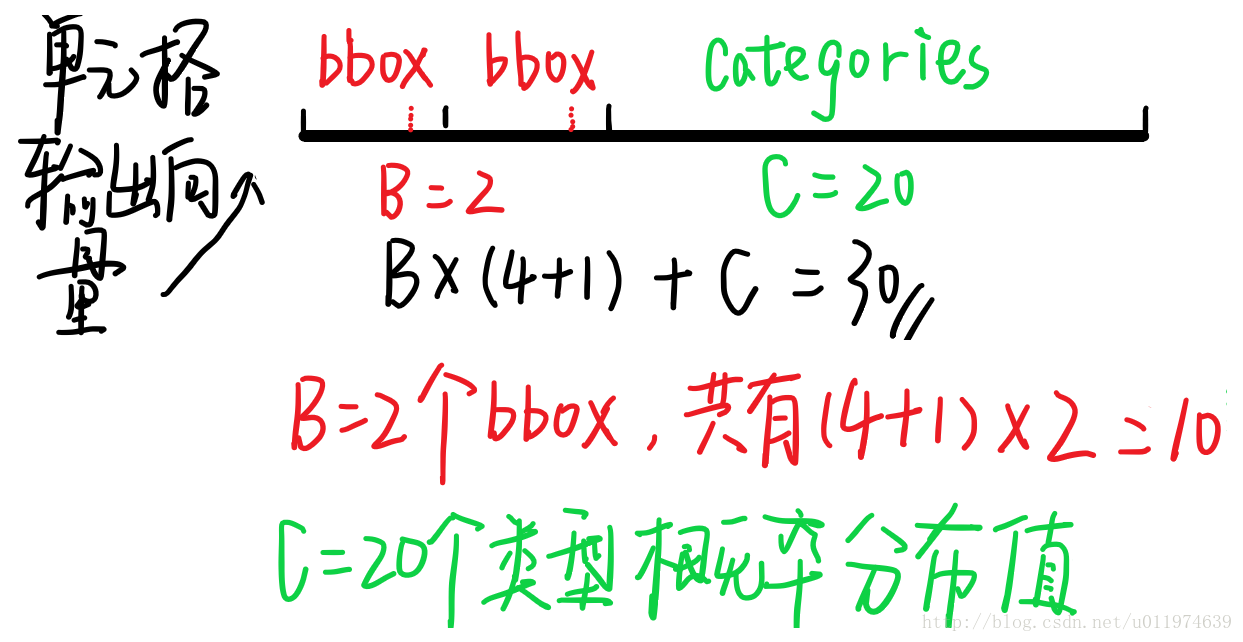

论文中每个单元格的输出如下图:

所有单元格输出为7×7×(2×5+20)7×7×(2×5+20)，即最终的输出为7×7×307×7×30的张量。

YOLO检测物体的流程

• 分割成单元格
• 预测bbox与类别信息，得到最终的specificconfidencespecificconfidence
• 设置阈值，滤掉低分的bbox
• 非极大值抑制得到最终的bbox

---

YOLO的架构

上面说了YOLO的检测过程，那么中间关键的预测bbox和confidenceconfidence该怎么实现？

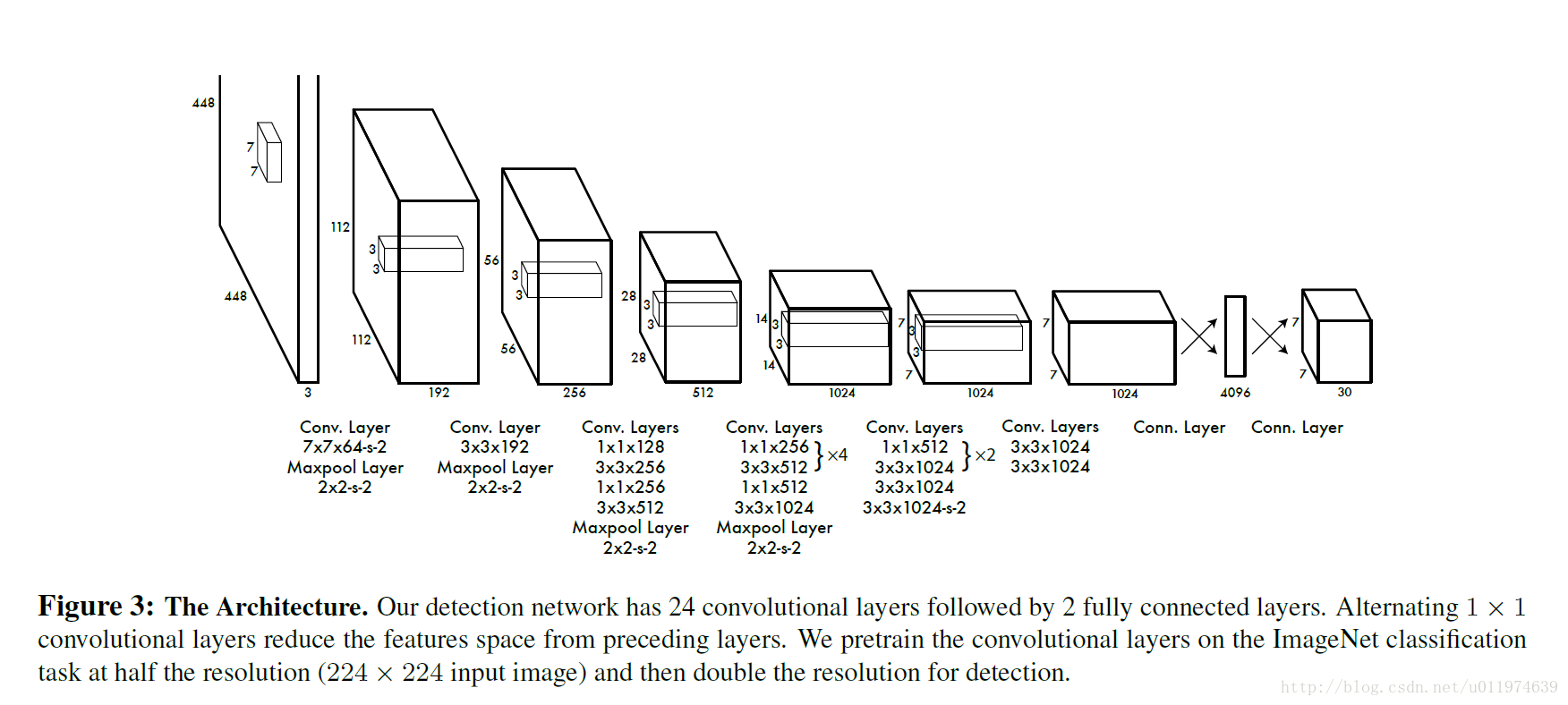

当然是用CNN来整，整个网络框架如下：

网络架构受GoogleNet启发，共24个卷积层，后面接了2个FC层。

预训练

使用上图的前20个卷积层+平均池化+FC层在ImageNet上跑了一圈。(在ImageNet上跑是用的224×224224×224输入)。

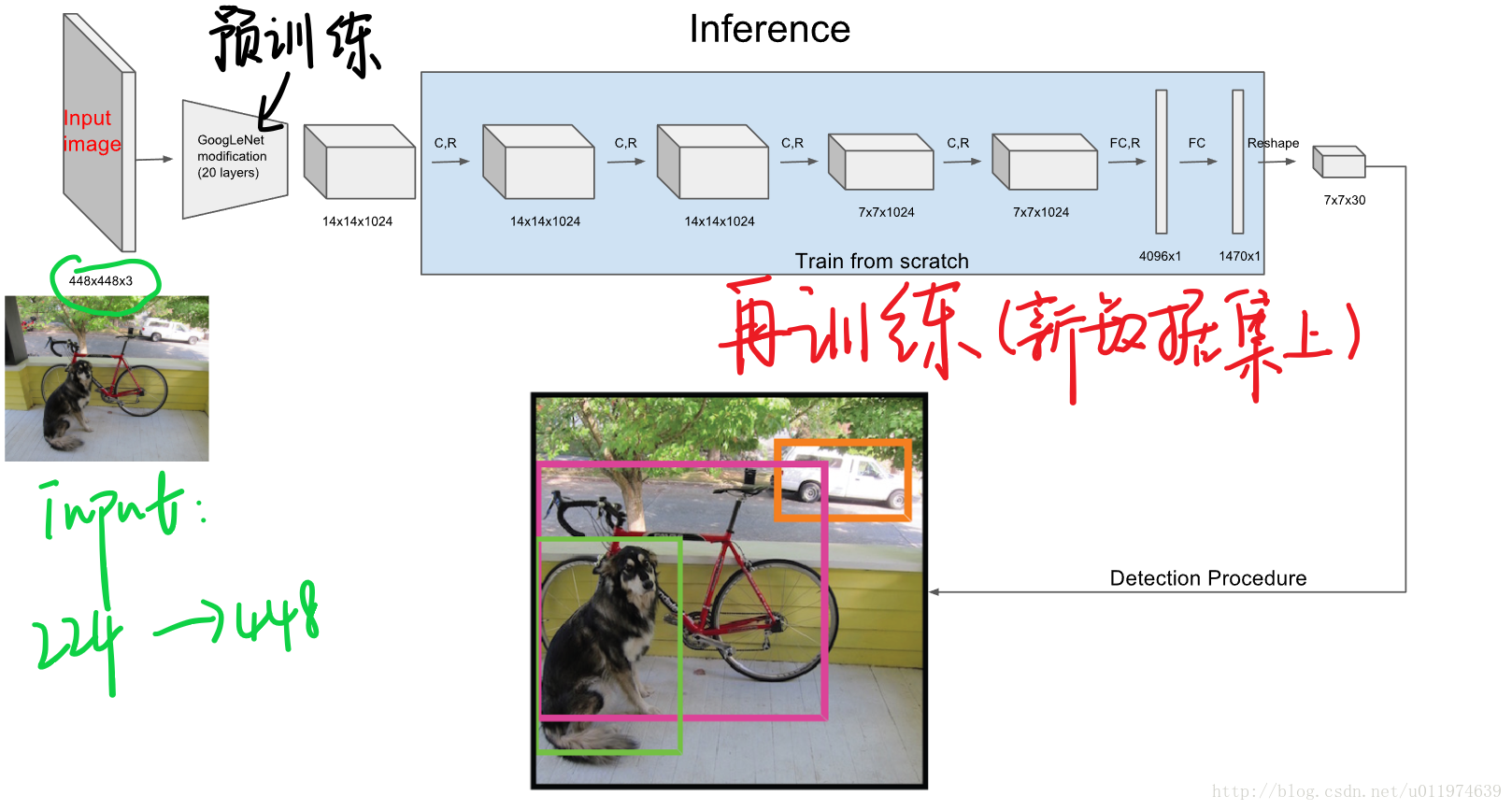

预训练完事后，也就是get到了想要的前20个卷积层权重，在此基础上添加4个卷积层和2个FC层，得到最终模型(也就是上图)。同时将网络的输入尺寸从224×224224×224改成了448×448448×448。

---

YOLO的训练

整个YOLO在训练时，有很多处理的细节，我们主要讲一下网络损失函数的定义。

损失函数

这里我们把损失函数分为3个部分，每个部分都使用均方误差(为什么用均方，论文给出的原因是这样做简单啊)：

先看一下整个损失函数:

每个图片的每个单元格不一定都包含object，如果没有object，那么confidenceconfidence就会变成0，这样在优化模型的时候可能会让梯度跨越太大，模型不稳定跑飞了。为了平衡这一点，在损失函数中，设置两个参数λcorrdλcorrd和λnoobjλnoobj，其中λcorrdλcorrd控制bbox预测位置的损失，λnoobjλnoobj控制单个格内没有目标的损失。

对三个损失函数有细节上的调整:

• bbox
  对于预测的bbox框，大的bbox预测有点偏差可以接受，而小的bbox预测有点偏差就比较受影响了，如下图：

  对于这种情况，使用先平方根再求均方误差，尽可能的缩小小偏差下的影响。
  bbox的损失记为:

  中心点损失:λcorrd∑i=0S2∑j=0BIobjij[(xi−xi^)2+(yi−yi^)2]中心点损失:λcorrd∑i=0S2∑j=0BIijobj[(xi−xi^)2+(yi−yi^)2]



  宽高损失:+λcorrd∑i=0S2∑j=0BIobjij[(wi−−√−wi^−−√)2+(hi−−√−hi^−−√)2]宽高损失:+λcorrd∑i=0S2∑j=0BIijobj[(wi−wi^)2+(hi−hi^)2]


  IobjijIijobj表示第i个单元格内预测的第j个bbox是否负责这个object:在计算损失过程中，bbox与ground truth的IoU值最大的负责object。



• confidence
  对于置信度的损失，是按照是否含有object情况下分成两部分，对于不包含object的单元格，我们使用λnoobjλnoobj调整比例，防止这部分overpowering。

  ∑i=0S2∑j=0BIobjij(Ci−Ci^)2+λnoobj∑i=0S2∑j=0BIobjij(Ci−Ci^)2∑i=0S2∑j=0BIijobj(Ci−Ci^)2+λnoobj∑i=0S2∑j=0BIijobj(Ci−Ci^)2



• categories
  对于种类预测，前面说了，这里设定每个单元格只负责一个object的预测，所以我们不用考虑多个bbox了。故损失函数为:

  ∑i=0S2Iobji(pi(c)−pi^(c))2∑i=0S2Iiobj(pi(c)−pi^(c))2



训练细节

• 在激活函数上:
  最后一层使用的是标准的线性激活函数，其他的层都使用leaky rectified linear activation:

  ϕ(x)={　x,　　　if　x>00.1x　,　　otherelseϕ(x)={　x,　　　if　x>00.1x　,　　otherelse



• 在学习率上:

  • 前75个epoch设置为10−210−2
  • 再30个epoch设置为10−310−3
  • 最后30个epoch设置为10−410−4

• 其他的训练细节:

  • batch=64
  • 动量0.9，衰减为0.0005
  • 使用dropout，设置为0.5，接在第一个FC层后
  • 对样本做了数据增强

---

总结

优点

YOLO有如下特点：

• 速度快。YOLO将物体检测作为回归问题进行求解，使用单个网络完成整个检测过程。
• 召回率低，表现为背景误检率低。YOLO可以get到图像的整体信息，相比于region proposal等方法，有着更广阔的“视野”。
• 泛化能力强，对其他类的东西，训练后效果也是挺好的。

缺点

论文给出了YOLO与Fast RCNN的对比图，YOLO的定位准确率相对于fast rcnn比较差。但是YOLO对背景的误判率比Fast RCNN的误判率低很多。这说明了YOLO中把物体检测的思路转成回归问题的思路有较好的准确率，但是bounding box的定位不是很好。
