捷佳创刻蚀机软件界面介绍

1. 软件启动界面

启动工控机开机按钮及显示屏，待正常开机进入桌面后双击图标进入软件操作界面。

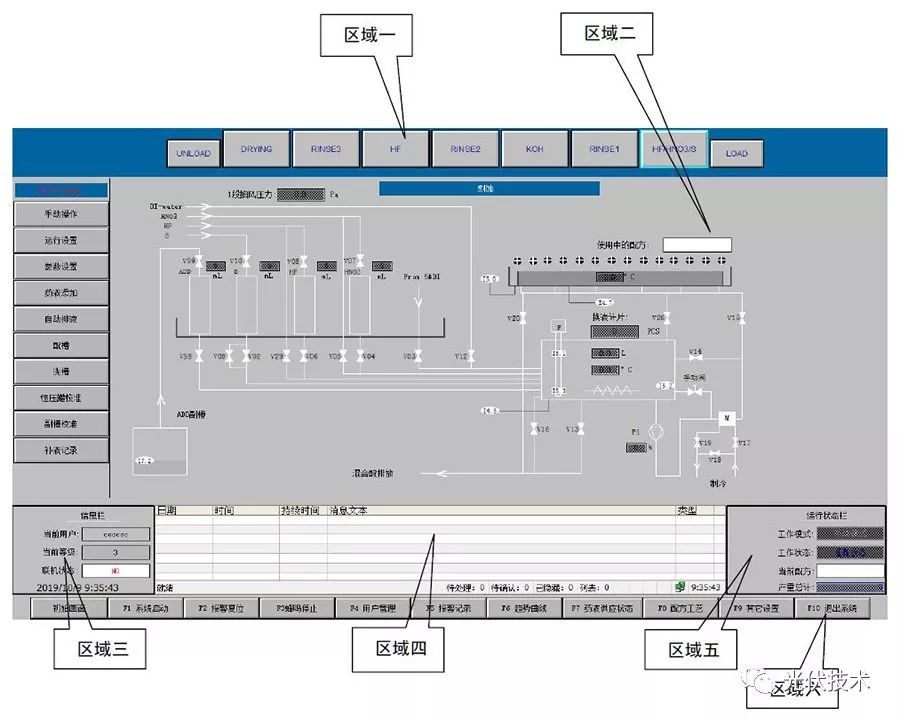

2. 软件主界面 2.1 软件初始画面

区域一：工艺模块切换，可在各个模块间进行切换；区域二：初始画面及模块详细信息；区域三：用户信息、PLC 连接状态、系统时间；区域四：报警信息栏，显示设备当前的报警信息；区域五：运行信息、设备状态、总产量显示；区域六：设备管理选项，可进行开机、停机、管理用户等操作。

2.2 快捷功能菜单

1. 信息栏

当前用户名称、等级，操作系统与 PLC 的连接状态，系统当前时间的显示。

2. 运行状态栏

系统当前的运行模式、运行状态、系统总的产量显示。

运行模式共有两种

手动模式：在此模式下可对设备每个部件进行单独控制(如加液、排液、洗槽、配槽等)；

自动模式：在此模式下可进行工艺所需的各种操作，并可启动设备进入自动运行状态。

运行状态共有四种

停机状态：设备未启动自动运行；

正常生产：设备已启动自动运行，各项参数已满足生产要求，可以进行生产；

参数调整：设备已启动自动运行，各项参数正在进行调整，待参数调整完成后方可生产；

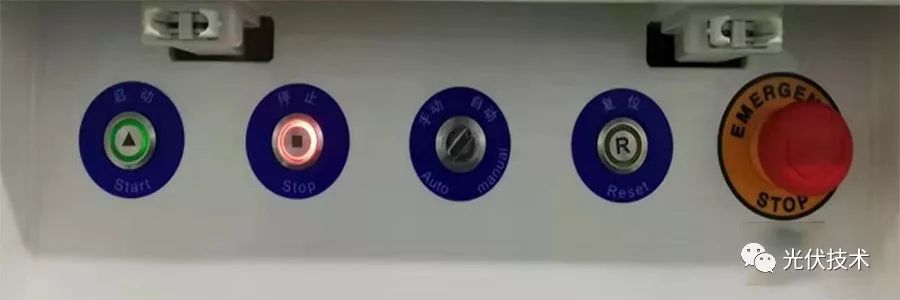

待机状态：设备已启动自动运行，由于长时间未投片而进入等待生产的状态，此时会根据设置停止某些部件的运行，需再次按下控制台上“启动”按钮以进入生产状态。

3. 菜单功能按钮 F1 系统启动：在自动模式时启动设备进入自动运行状态或停止自动； F2 报警复位：复位设备当前产生的故障并停止蜂鸣器鸣响； F3 停止蜂鸣：设备产生故障时将鸣响蜂鸣器，此按钮用来停止蜂鸣器鸣响。

4. F4 用户管理

点击F4用户管理，弹出用户管理窗口。

 在此用户管理窗口中，鼠标左键点击用户列表“组列表 ”按钮，在窗口中显示当前用户可编辑和管理的用户信息；

 在用户列表中选中某个用户点击“编辑”按钮，对用户信息进行编辑；

 点击“添加”按钮，可添加操作用户；

 在用户列表中选中某个用户点击“授权级别”按钮，可对该用户操作权限进行更改；

 在用户列表中选中某个用户点击“删除”按钮，可删除该用户；

 点击“登录”按钮，在弹出对话框中输入用户名及密码，点击登录可登录进入操作界面；

 点击“注销”，退出登录；

 点击“更改密码”，可以修改当前登录用户的密码，用户管理有 3 个账户，1 级用户名“aaaaaa”或“AAAAAA”，密码“111111”；2 级用户名“bbbbbb”或“BBBBBB”，密码“222222” ；3 级用户名“cccccc”或“CCCCCC”，密码“333333”)；等级越高，权限越大，当前用户名 cccccc 的权限最高，aaaaaa 最低。每级用户只能操作本级用户权限下的功能和修改本级用户的密码。

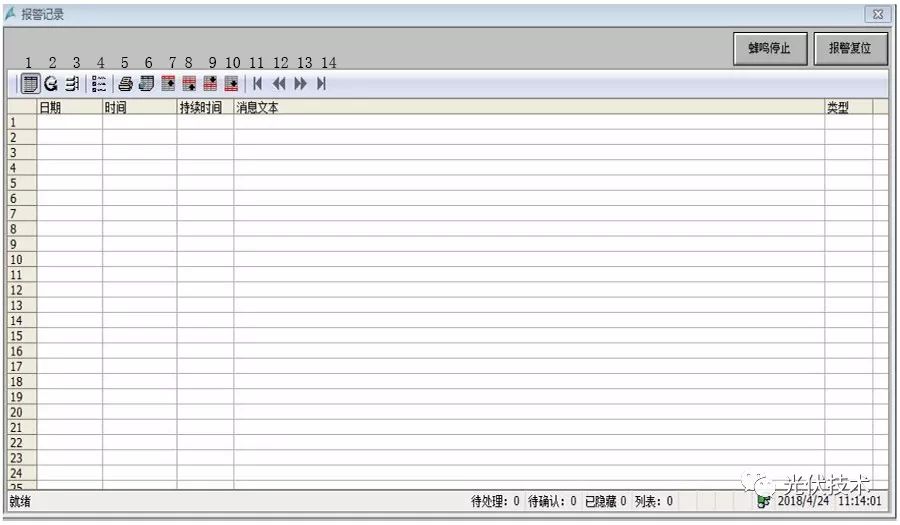

5. F5 报警记录

点击“报警记录”，弹出对话框，显示当前报警，并可查询曾经发生过的所有报警事件。对话框上方工具栏具有查询历史报警数据、打印/导出报警数据等操作功能。

1—表示消息列表：显示当前未解决的实时报警信息；

2—表示短期归档列表：显示短期归档列表中的已归档报警消息；

3—表示长期归档列表：显示长期归档列表中的已归档报警消息；

4—表示选择对话框：这里可以查询发生过的任何历史报警信息，查询历史报警必须在短期归档列表和长期归档列表中查询，在消息列表中无法查询。查询步骤：鼠标左键点击短期归档列表和长期归档列表中任意一个列表，然后左键单击“选择对话框”，在弹出选择窗口中选择“新建”，随之弹出一个子窗口，输入名称(如“123”)、注释(如“2018 年 1 月份以后报警信息”)，在条件下拉菜单中选择“日期/时间”，在运算域下拉菜单中选择“大于或等于”，在设置下拉菜单中选择“2018/1/1 0：00：00：000”，点击“应用”，再点击“确定”回到上一级窗口，在建好的信息前面方框中打勾，最后点击“应用”和“确定”，列表中显示的信息就是你所需要查询的报警信息；

5—表示打印当前视图：开始打印输出在消息窗口中显示的消息，可在“常规”选项卡上的控件属性中指定打印期间所使用的打印作业，在与打印顺序链接的布局的“参数”对话框中，选择您要打印的消息列表；

6—表示导出数据：将当前报警或历史报警以表格形式导出到指定目录存放；

7—表示第一条消息：选择第一条当前未决的消息，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

8—表示上一条消息：选择上一条消息(相对于当前所选择的消息)，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

9—表示下一条消息：选择下一条消息(相对于当前所选择的消息)，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

10—表示最后一条消息：选择最后一条当前未决的消息，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

11—表示第一页：选择第一页当前未决的消息，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

12—表示上一页：选择上一页当前未决的消息(相对于当前所选择的消息)，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

13—表示下一页：选择下一页当前未决的消息(相对于当前所选择的消息)，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用；

14—表示最后一页：选择最后一页当前未决的消息，如果需要，可移动消息窗口的可见范围，只有在禁用“自动滚动”时，此按钮才可用。

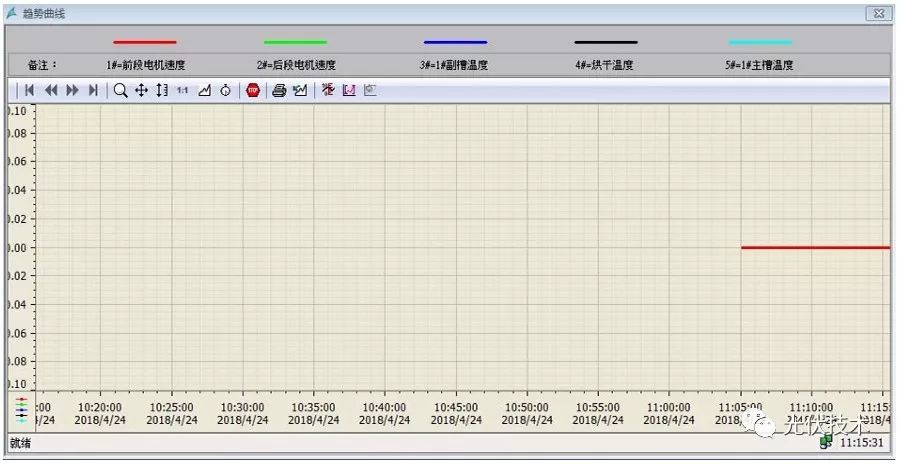

6. F6 趋势曲线 点击“趋势曲线”，弹出对话框，实时监控速度、温度、浓度等参数的趋势曲线，曲线上方可对变量的曲线趋势进行历史查询、导出、打印等操作。

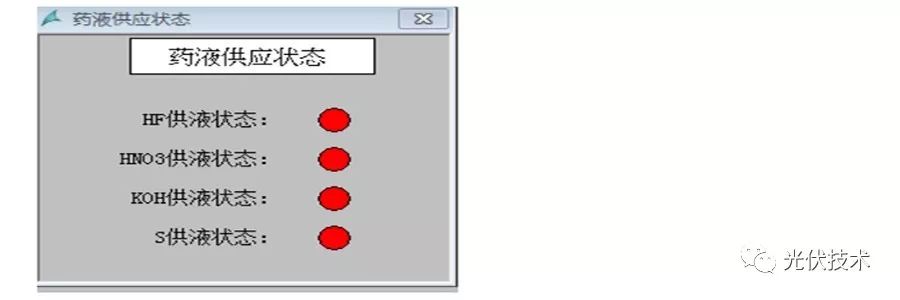

7. F7 药液供应状态 点击“药液供应状态”，弹出对话框，显示设备药液供应是否正常，正常为绿色，异常为红色。

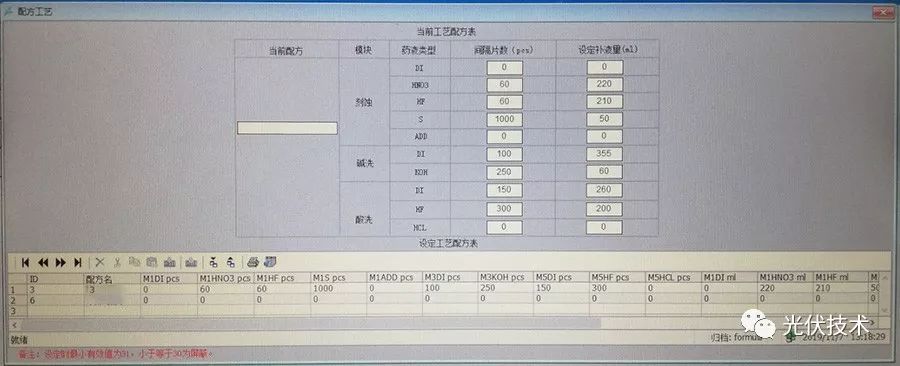

8. F8 配方工艺

点击“配方工艺”，弹出对话框；

 对话框上方两个表格显示当前配方参数和配方名，可在下方的表格建立配方(包括间隔片数、补液量、温度值等配方参数值)，也可删除、下载某一个配方；

 建立配方：将光标定位在表格第一行，选中“配方名”下方空格，任意输入一个名字，点击 Enter键光标自动定位到下一个空格设置相应药液“间隔片数”或者“补液量”，直到最后一个参数设置完为止，鼠标左键点击任意空白处，系统自动分配“ID”号，这样一个完整配方建立完成；

 下载配方：光标选中配方表格中任意一个配方，点击表格工具栏中的“写入变量”这样配方就自动下载到系统 CPU 中，并在上方表格显示系统当前使用的配方及参数值；

 删除配方：光标选中配方表格中任意一个配方，点击表格工具栏中的“删除行”，被选中配方从表格中删除。

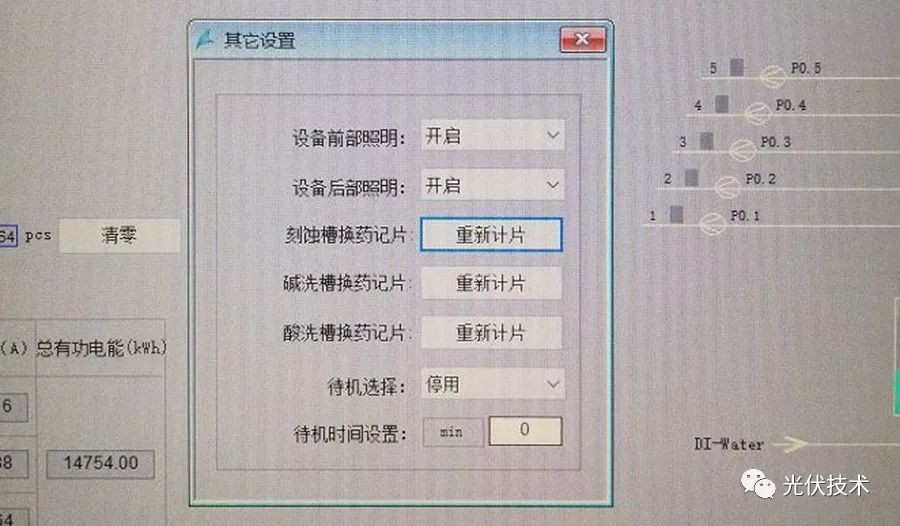

9. F9 其它设置

点击“其他设置”，弹出对话框，设置照明灯的开/闭、待机时间，药槽记片清零(连续按住 3S 后松开)、中英文语言切换。

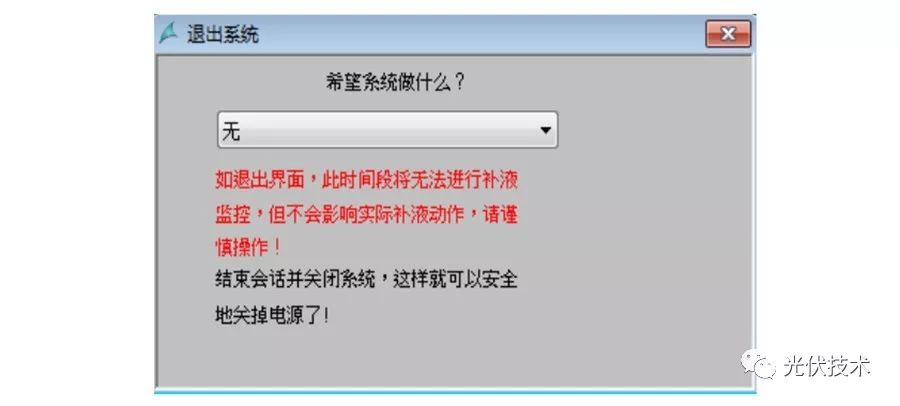

10. F10 退出系统

点击“退出系统”，弹出对话框，点击下拉框选择要执行的操作，确定即可。

 退出 wincc 运行：退出当前运行的操作系统回到桌面；

 退出 wincc 开发：退出当前运行的操作系统和开发界面回到桌面；

 关机：退出运行和操作界面，关闭计算机；

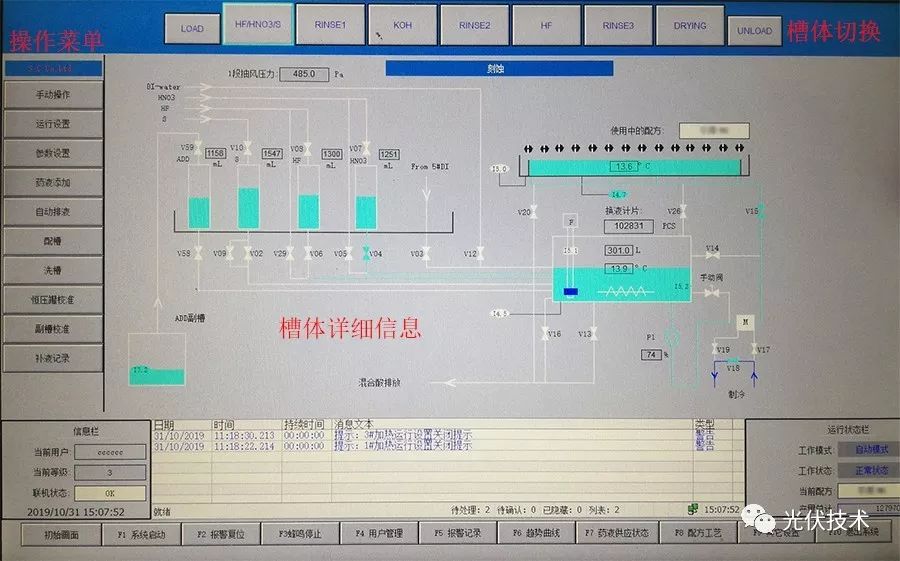

 关机后重启：退出运行和操作界面，关闭计算机后重启计算机和 wincc。 3. 槽体监控界面介绍

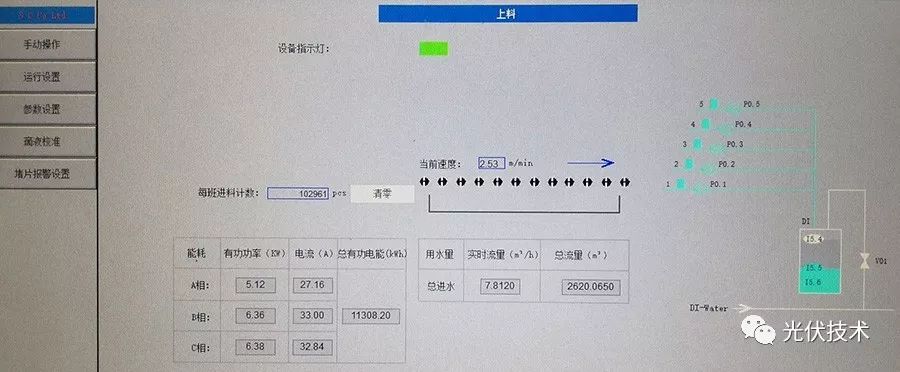

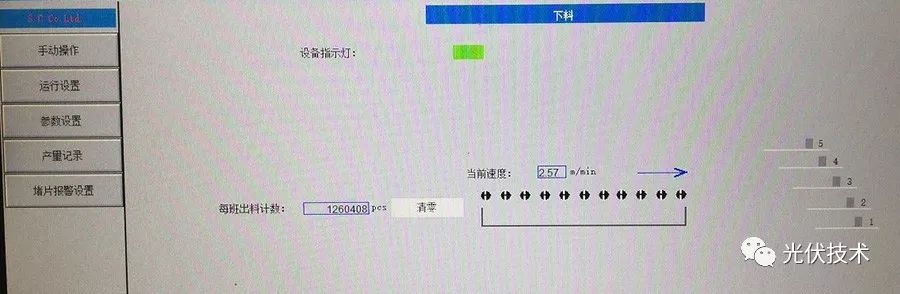

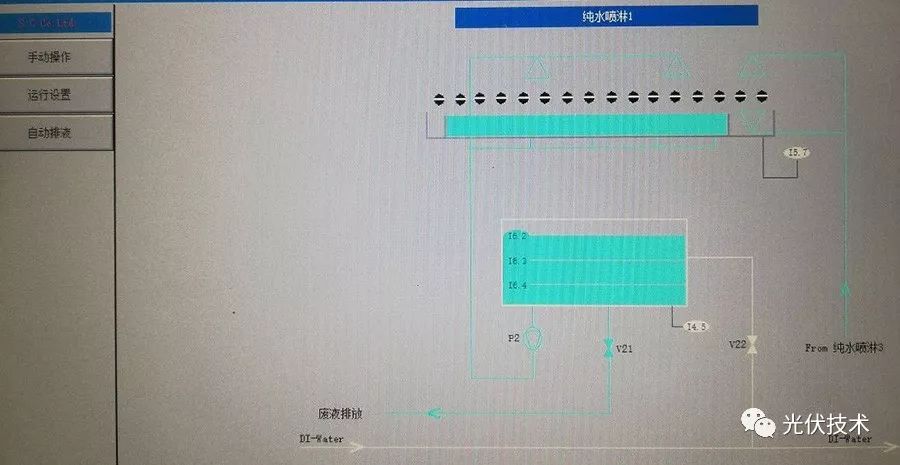

3.1 槽体切换功能 在各模块间切换，点击导航按钮即可以进入相应模块，操作每个模块左边的模块菜单下的功能； 3.2 槽体详细信息

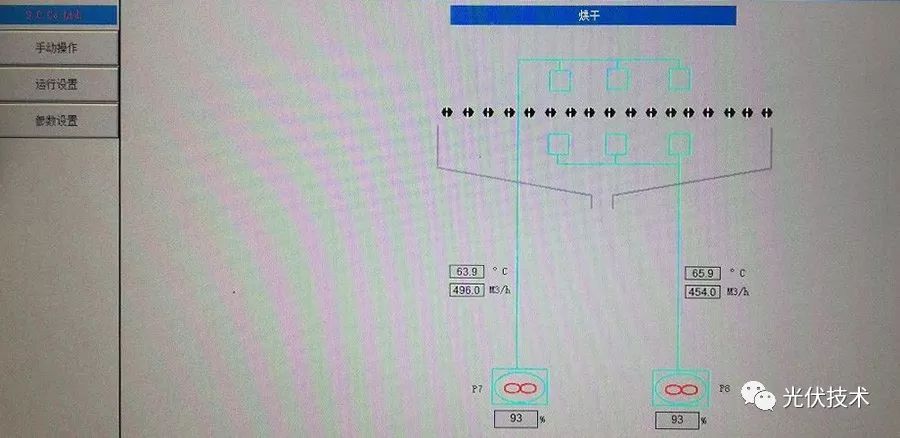

实时显示当前模块的详细信息，各部件的工作动态等。图中的阀门、水泵等显示为白色时表示当前没有打开或未启动，显示为青色时表示正在工作，显示为红色时表示发生了故障；

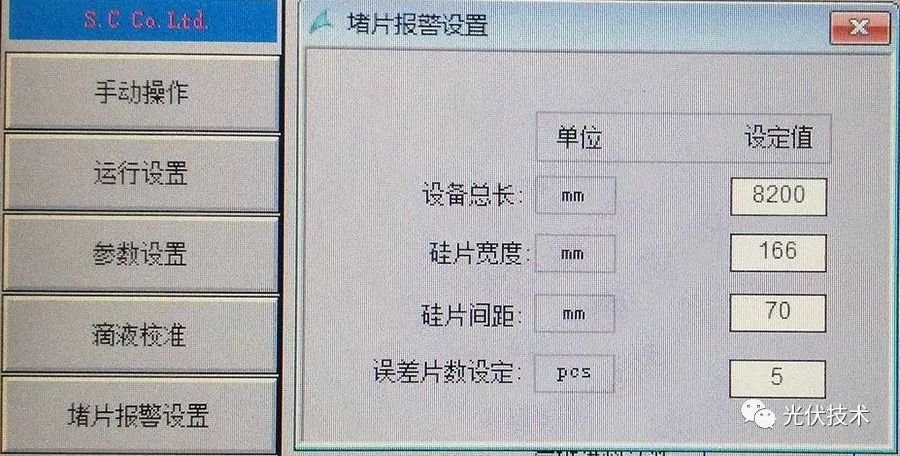

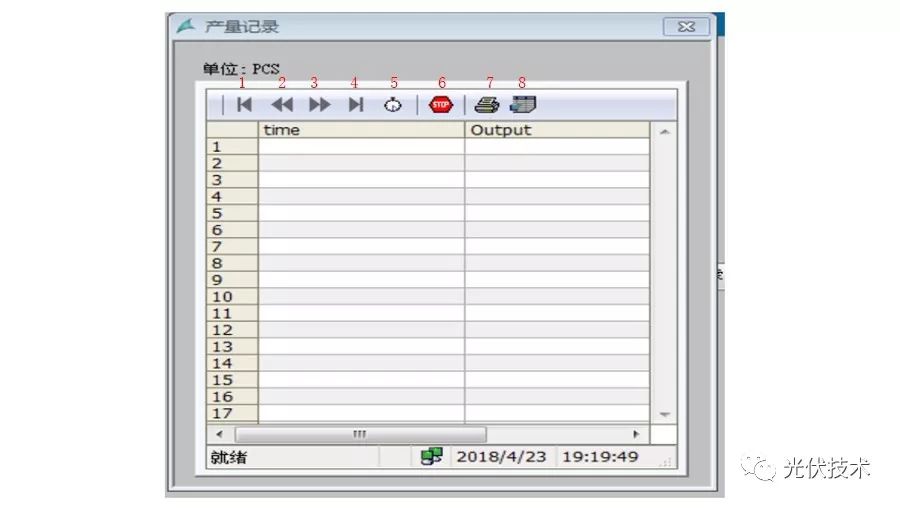

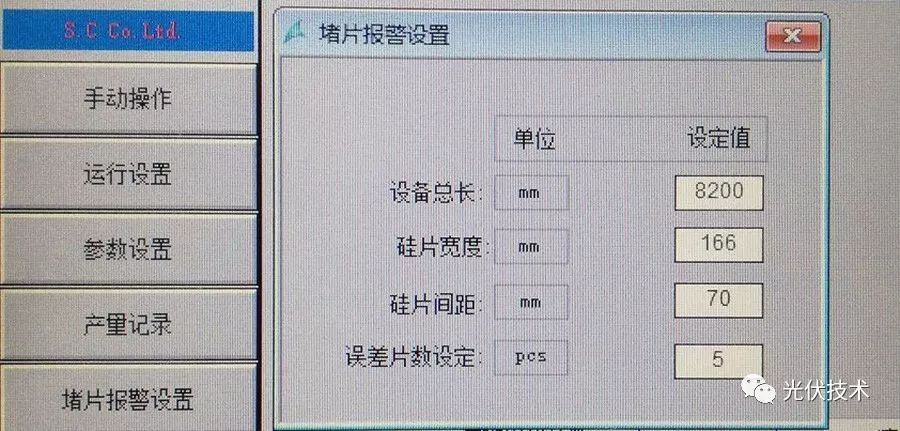

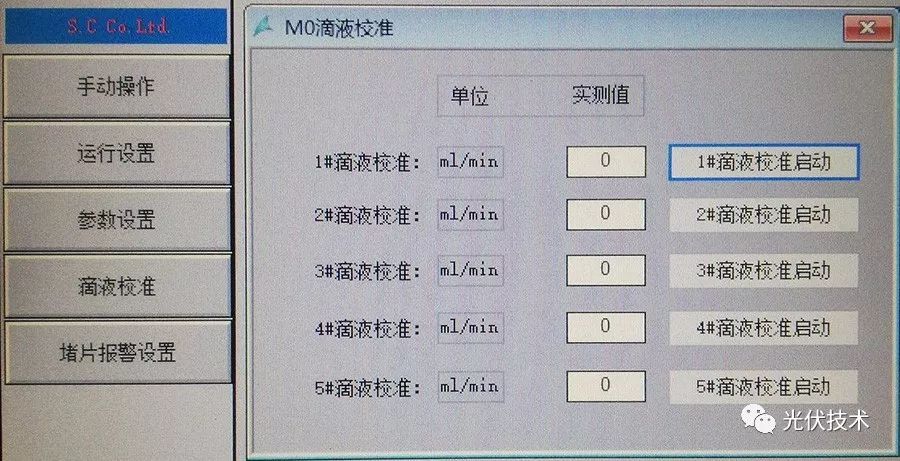

3.3 操作菜单

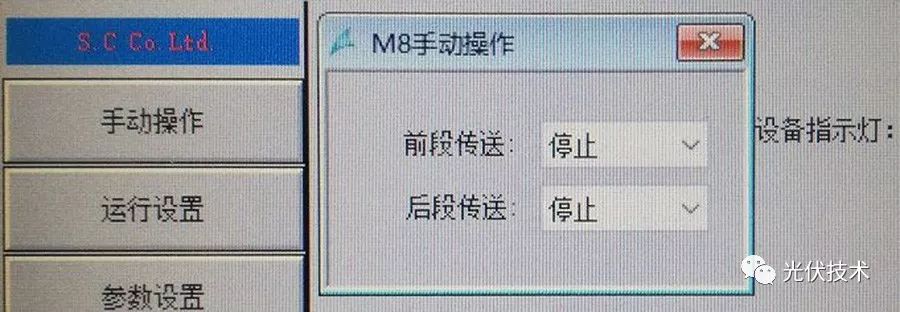

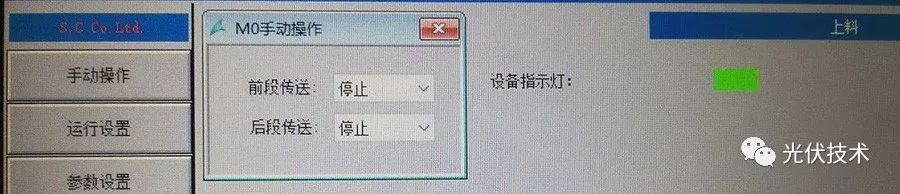

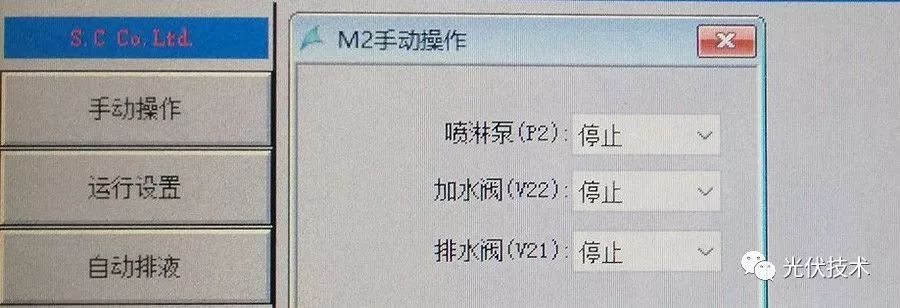

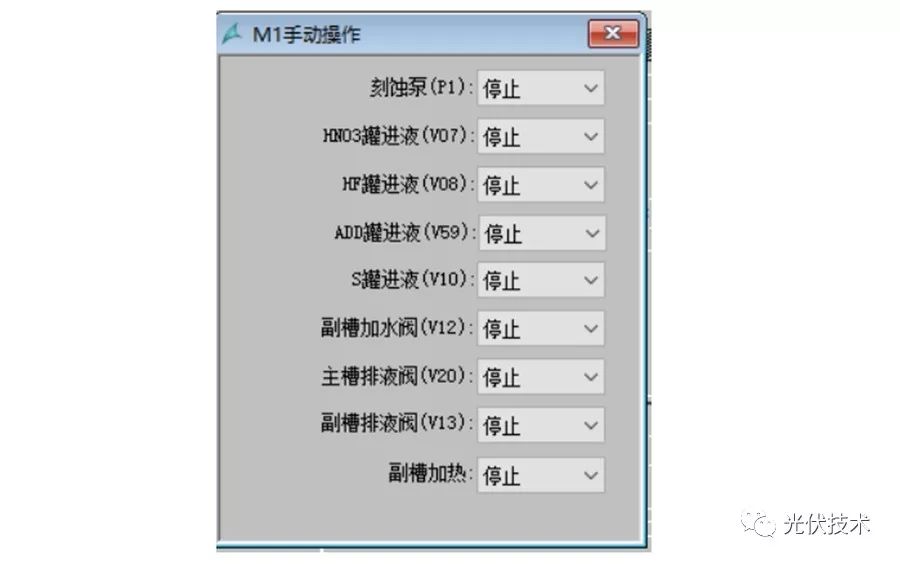

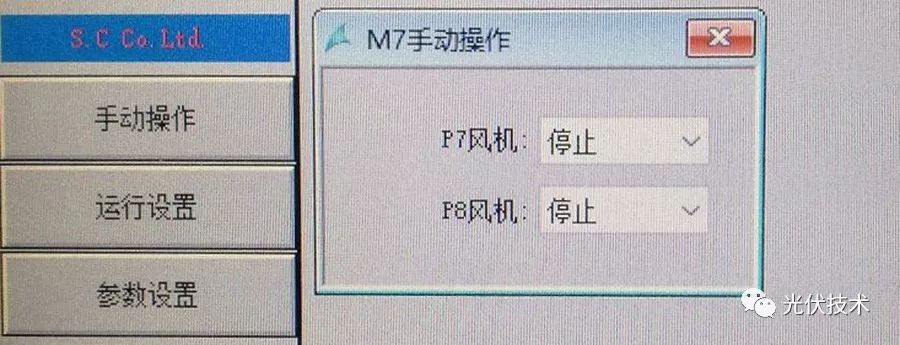

1. 槽体手动操作

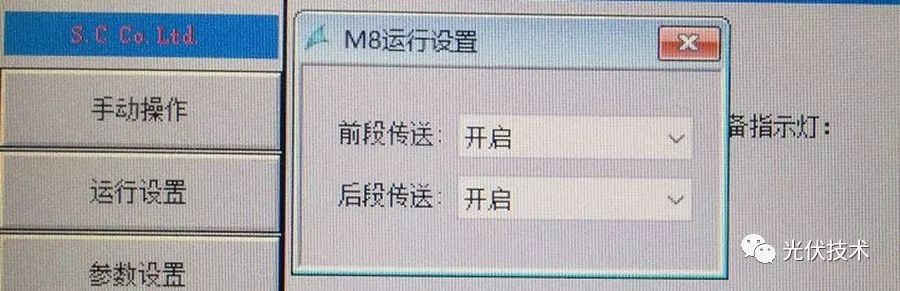

 此功能在设备处于手动模式时才可使用，可在此界面对整台设备每一个部件进行单独手动操作，一般在设备调试和维护时用到此功能。  手动启动水泵前注意事项：先确保副槽有充足的药液(最好处于高液位)，避免水泵出现空转，造成水泵损坏；  手动开启加热步骤注意事项：检查副槽低液位处有液，浮球液位保护良好，且液位处于加热安全保护液位之上，避免加热器因干烧造成失火和其他安全事故；  注意：手动操作时部分保护处于失效状态，泵与阀门之间的联动关系也已解除，启动水泵、加热等负载时需先将相应的阀门打开，否则可能会造成这些部件的损坏。 2. 槽体运行设置

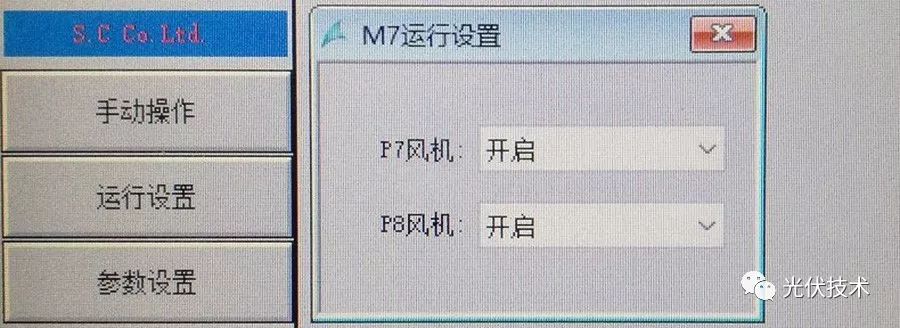

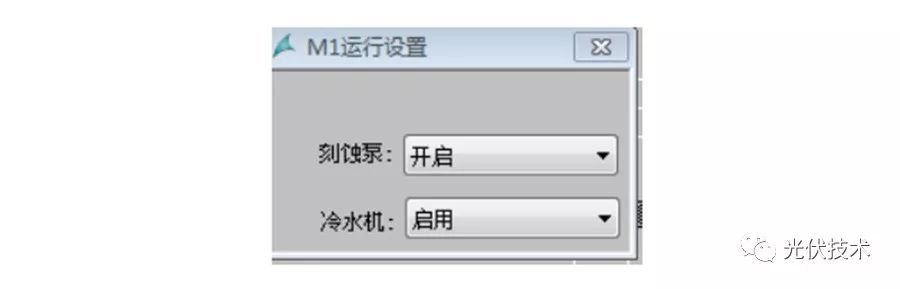

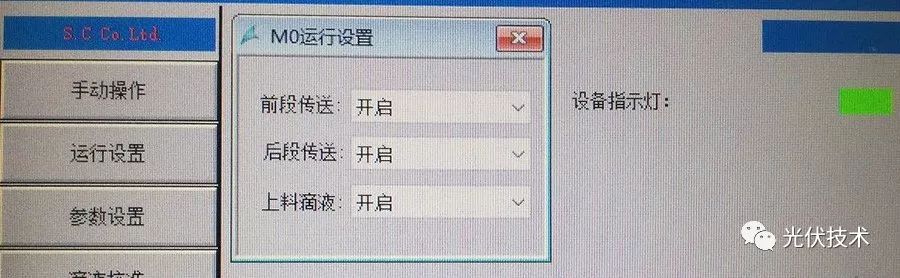

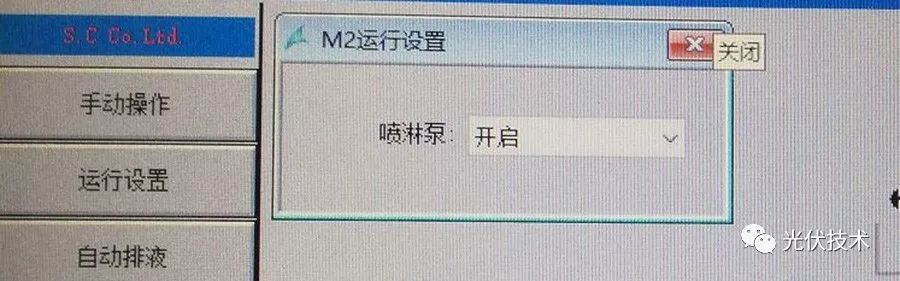

 设置硬件在自动运行时的工作方式，有“开启”、“关闭”、“待机时关闭”三个选项；  开启：自动运行启动后，此部件即自动开启；  关闭：自动运行启动后，此部件不会开启；  待机时关闭：自动运行启动后，此硬件开启，在切换至待机状态时，此硬件关闭。 3. 参数设置

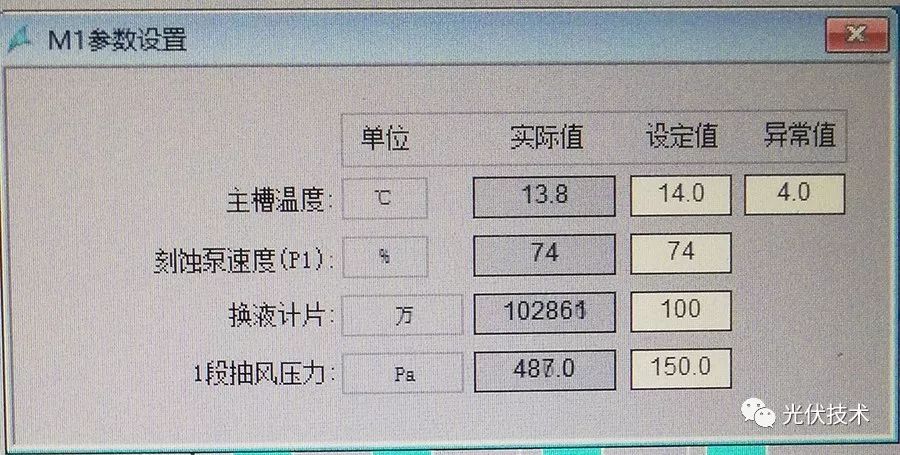

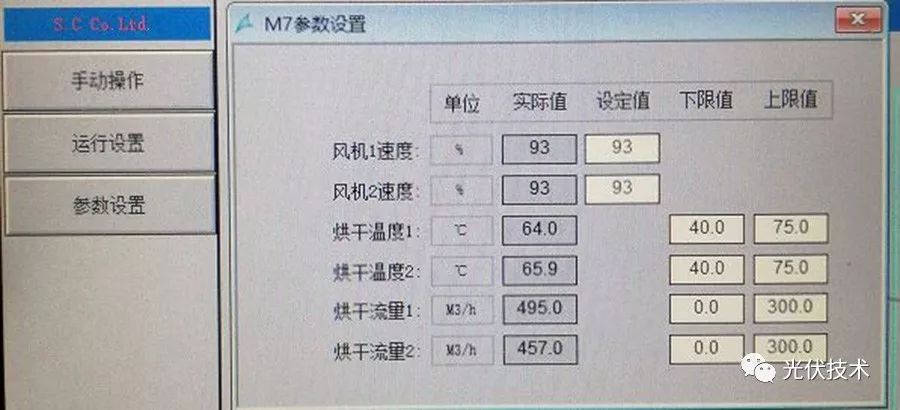

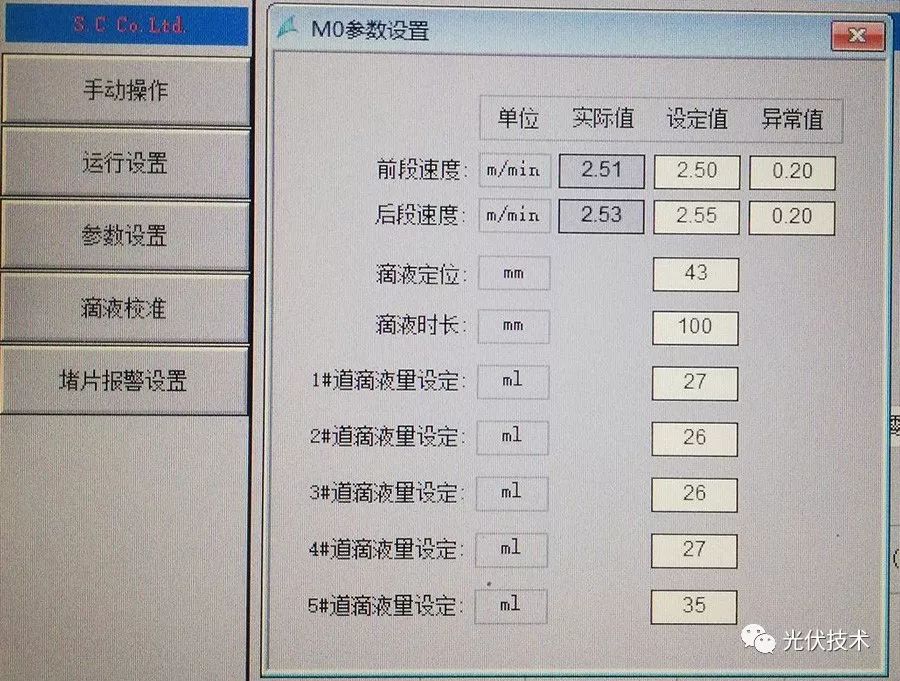

设置模块运行时的速度、换液记片数、温度等各种参数以及参数的异常范围，在自动运行时会依照设定值对部件进行调整，使其实际值与设定值相符。

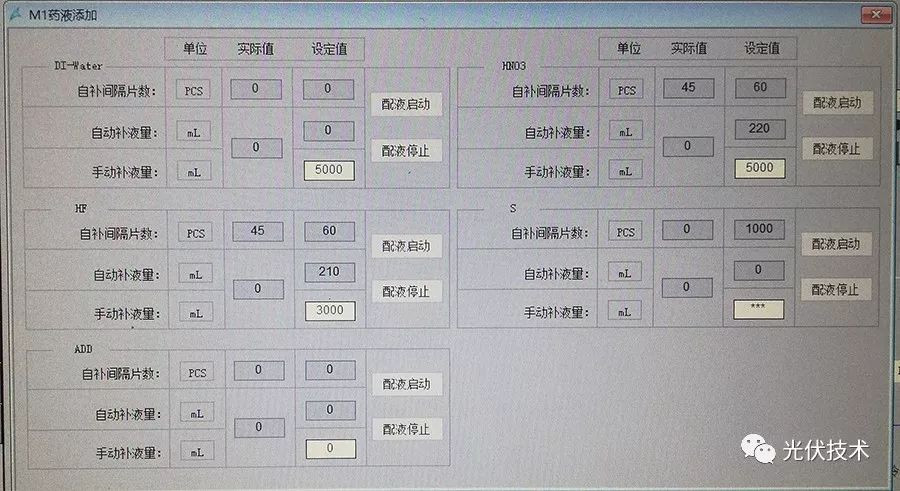

4. 药液添加

 设置好手动补液量，检查系数无误后，点击“配液启动”进行手动补液，待药液补完结束后停止配液，若手动补液过程中因为某种原因需要马上终止补液，点击“配液停止”即可；

 自补间隔片数：设置在自动运行时每隔多少片往槽内添加一次药液；

 自动补液量：设置在自动运行时每次往槽内添加药液的数量；

 手动补液量：设置好需添加的量，按下“启动”按钮可直接往槽内添加相应数量；

 注意：关于自动补液部分可在工艺配方中进行设置。

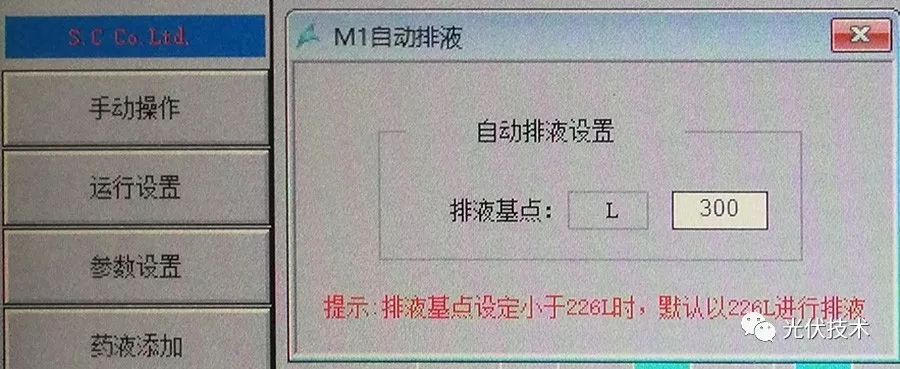

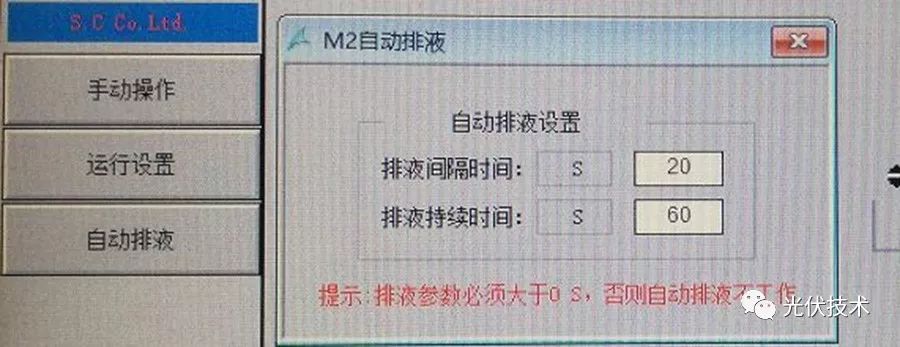

5. 自动排液

设定好适当排液基点，当自动开启正常运行 15 分钟后，副槽液位满足条件(1. 大于低液位，2. 大于排液基点设置值， 3.大于 300L)，自动排液阀将在 5 秒后开始排液，此时液位慢慢降低，当液位低于基点设置值后，自动排液阀关闭。 6. 配槽

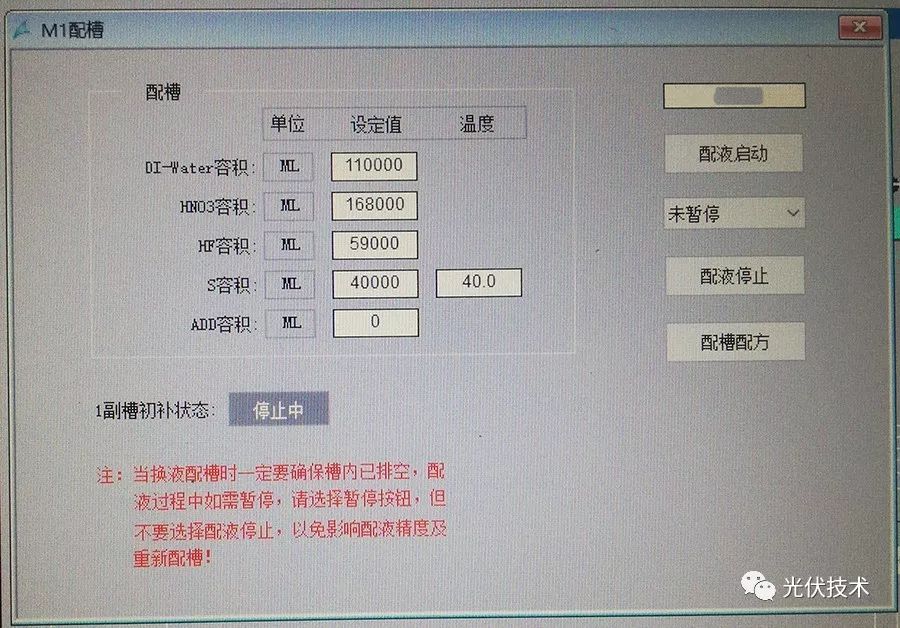

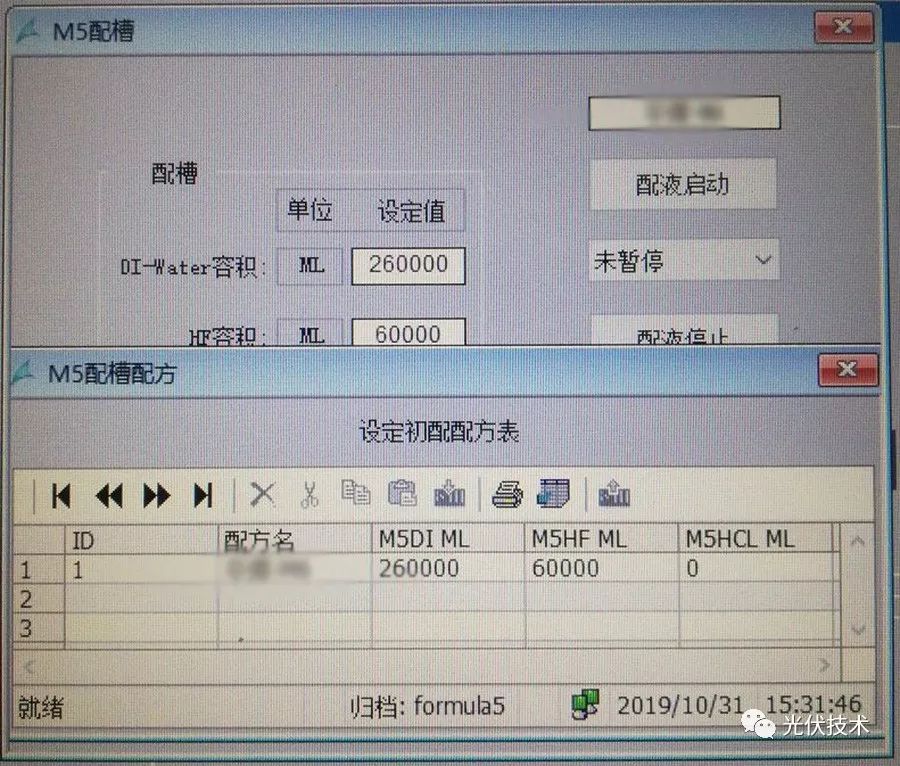

 DI-Water 容积：设置需往槽内添加的 DI-Water 容积，单位为 L；  HNO3 容积：设置需往槽内添加的 HNO3 容积，单位为 L；  HF 容积：设置需往槽内添加的 HF 容积，单位为 L；  S 容积：设置需往槽内添加的 S 容积，单位为 L；  S 温度：配 S 时会放热，为了保证槽体设备安全及配液精度，设定此温度，该温度与实际温度温差在3度内，正常配 S，该温度与实际温度温差大于 10 度，停止配 S。  配液超时时间：正常情况下，从配液开始到结束所需要时间为 t1，单位为分；假设配液超时时间为 t2，那么 t2>t1。出现配液超时报警后，系统会自动停止配液，蜂鸣器发出报警声，这时操作员需要立即排查超时原因，阀是否正常开启、供酸是否正常、配液超时时间设定是否合理等，待故障解决后，点击触摸屏复位按钮，把副槽药液排掉重新进行配液。配槽步骤：  在表格中设定每种药液的量和配液超时时间；  在初始配液模式下拉菜单中选择“启用”；  鼠标左键点击“配液启动”按钮，即可启动配槽功能。配液过程中如需暂停，请点击“未暂停”下拉菜单，选择“暂停中”，但不要选择“初始配液模式”中的“停用”，以免影响配液精度及重新配槽。

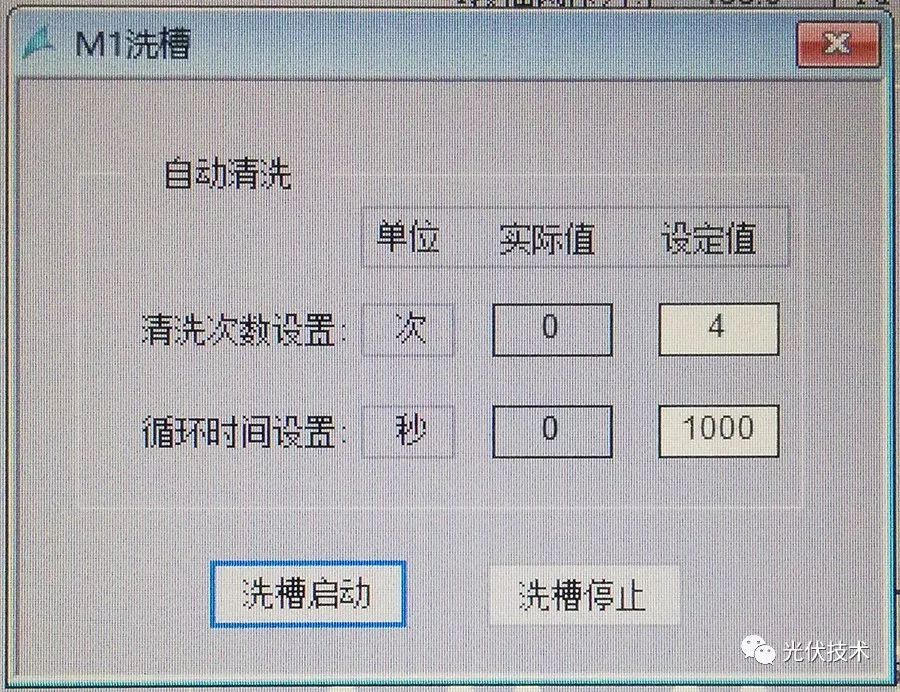

7. 洗槽

循环时间即泵运行时间，加水、循环、排水为一个循环，洗槽时确保副槽处于排空状态，点击按钮stop ，弹出下图对话框，点击 Rinsing 即可开始洗槽。

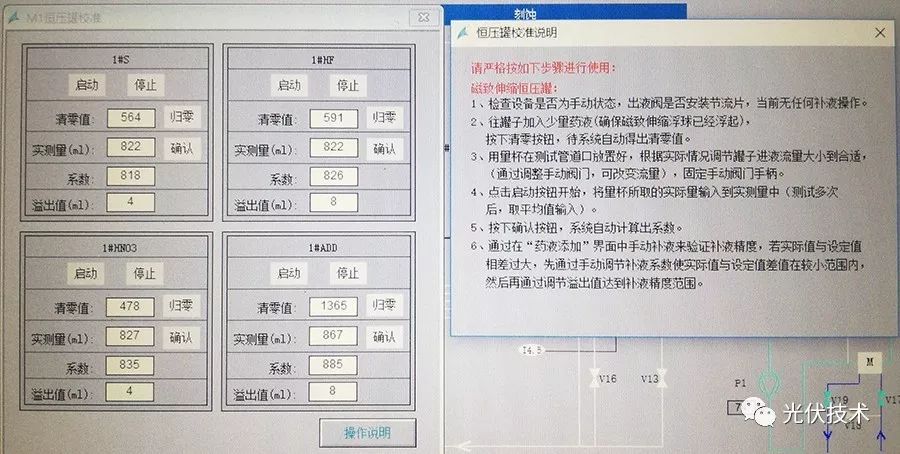

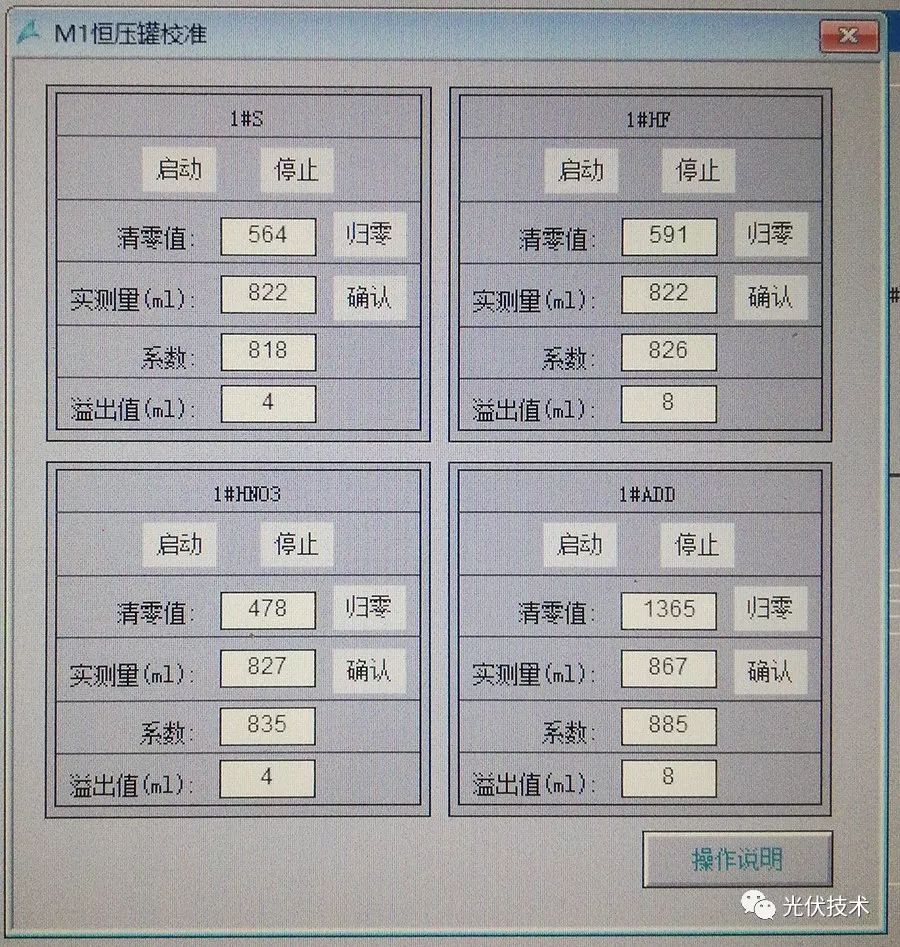

8. 恒压罐校准

 检查恒压罐水气正常供应，磁致伸缩液位仪接线正确，触摸屏手动/自动二挡选择开关拨到手动位置，确保设备处于手动状态；  在恒压罐精补阀下方出口处装上节流片；  往恒压罐加适量液体，使液体高度与刻度 0L 持平，鼠标左键点击“归零”按钮得出一个归零值；  把量杯放到电子秤上去皮后放在精补阀出口处接液，点击“启动”按钮，精补阀打开开始补液，待精补阀补液完关闭后，把量杯接到的液体放到电子秤上秤量得出测量值；  反复多次测量(最少 3 次)，取测量值的平均值，假设平均值为 300g，将 300 填到实测量框中，点击确认，得出一个系数，这个系数就是药液的手自动补液系数，然后在药液添加模块里面测试多组数值验证，对系数作微调，这样整个恒压罐系数校准就完成了。 9. 副槽校正

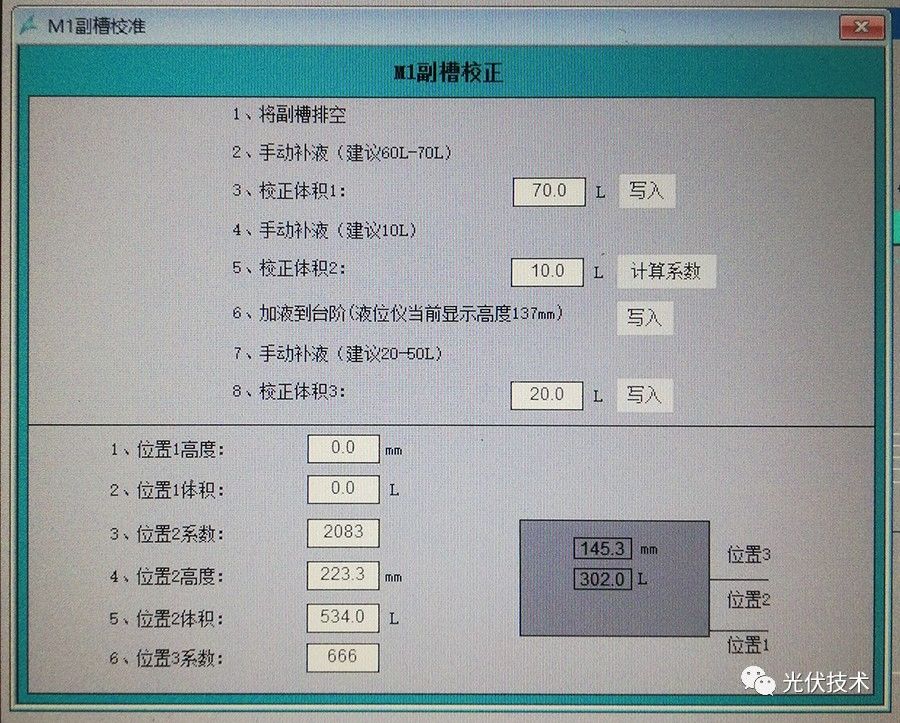

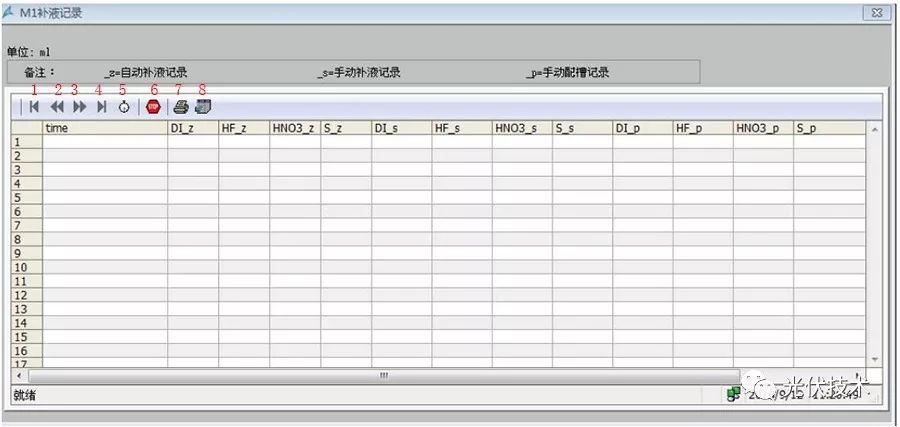

 检查恒压罐水气正常供应，磁致伸缩液位仪接线正确，触摸屏手动/自动二挡选择开关拨到手动位置，确保设备处于手动状态；  在“手动操作”菜单中打开“副槽排液阀”排液，待副槽液体排空后关闭排液阀；  鼠标左键按点击归零值右边“写入”按钮三秒以上，即可获得一个归零值，归零值大于或等于零；  往副槽加入70L水，这时检查副槽磁致伸缩浮球是否已浮起来，若已浮起来且校正界面上方“模拟值”有变化时，将70L填入校正体积1框内，待模拟值稳定后，先进行第四步骤写入再进行第五步骤写入；若浮球没有浮起来，继续往副槽加液NL，直到浮球浮起来且校正界面上方“模拟值”有变化时，将所加总量(70+N)L填入校正体积1框内，待模拟值稳定后，先进行第四步骤写入再进行第五步骤写入，此时“区域1系数”框得出系数1(注意 70<70+N<100)  继续往副槽加入50L水，将50L填入校正体积2框内，待模拟值稳定后，先进行第七步骤写入再进行第八步骤写入，此时“区域2系数”框得出系数 2；  在“手动操作”菜单中打开“副槽加水阀”加水，待水位刚刚好到达副槽“2#位置值”线时停止加水，待模拟值稳定后，将模拟值上方框当前值写入十一步骤“2#位置体积”中，再点击十步骤写入；  最后往副槽加入10L水，待模拟值稳定后，将“10”填入十三步骤方框，点击“写入”，这样整个副槽校准就完成了，其他槽体校准有差异，但基本上一致，参照此方式校准即可。 10. 补液记录 可记录和查询所有对模块进行过的补液操作，每条记录包括了补液的时间、所补药液的种类、所补药液的数量、是以什么方式进行的补液。
