博客介绍了单片机电路制作方法，包括用电路板设计软件制作PCB板和使用万能电路板，这里选用万能电路板。还说明了将程序写入单片机的步骤，即连接下载器，用烧录软件写入。最后提到给电路通电测试，若不满足控制要求需排查软硬件问题。

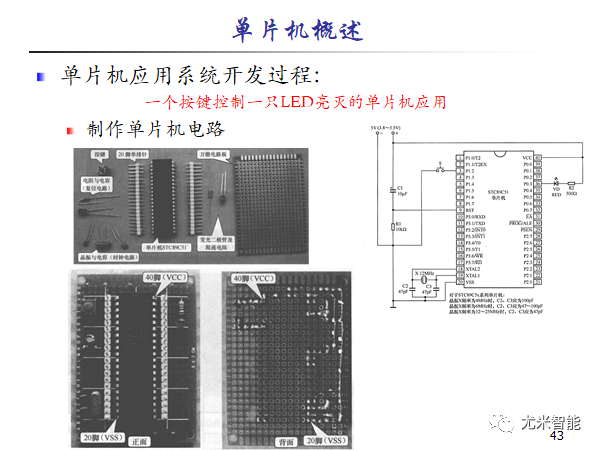

按控制要求设计好单片机电路原理图后，还要依据电路原理图将实际的单片机电路制作出来。制作单片机电路有两种方法：一种是用电路板设计软件(如Protel99SE软件)设计出与电路原理图相对应的PCB图(印制电路板图)，再交给PCB板厂生产出相应的PCB电路板，然后将单片机及有关元件安装焊接在电路板上即可；另一种是使用万能电路板，将单片机及有关元件安装焊接在电路板上，再按电路原理图的连接关系用导线或焊锡将单片机及元件连接起来。前一种方法适合大批量生产，后一种方法适合少量制作实验，这里使用万能电路板来制作单片机电路。
用烧录软件将程序写人单片机

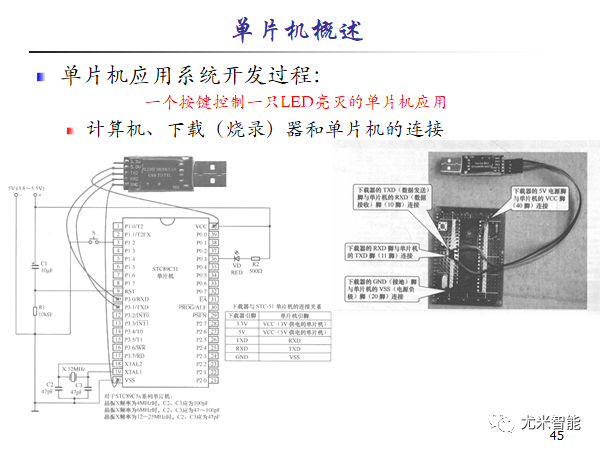

要将在计算机中编写并编译好的程序下载到单片机中，须先将下载器与计算机及单片机电路连接起来，然后在计算机中打开烧录软件(如STC-ISP烧录软件)，用该软件将程序写入单片机
单片机电路的供电与测试
程序写入单片机后，再给单片机电路通电，测试其能否实现控制要求，如若不能，需要检查是单片机硬件电路的问题，还是程序的问题，并解决这些问题。
