private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

#1.部署流程定义涉及到的表

	/**
	 * 部署流程定义
	 */
	@Test
	public void deploy() {
		Deployment deployment = processEngine.getRepositoryService()//获取部署相关Service
				.createDeployment()//创建部署

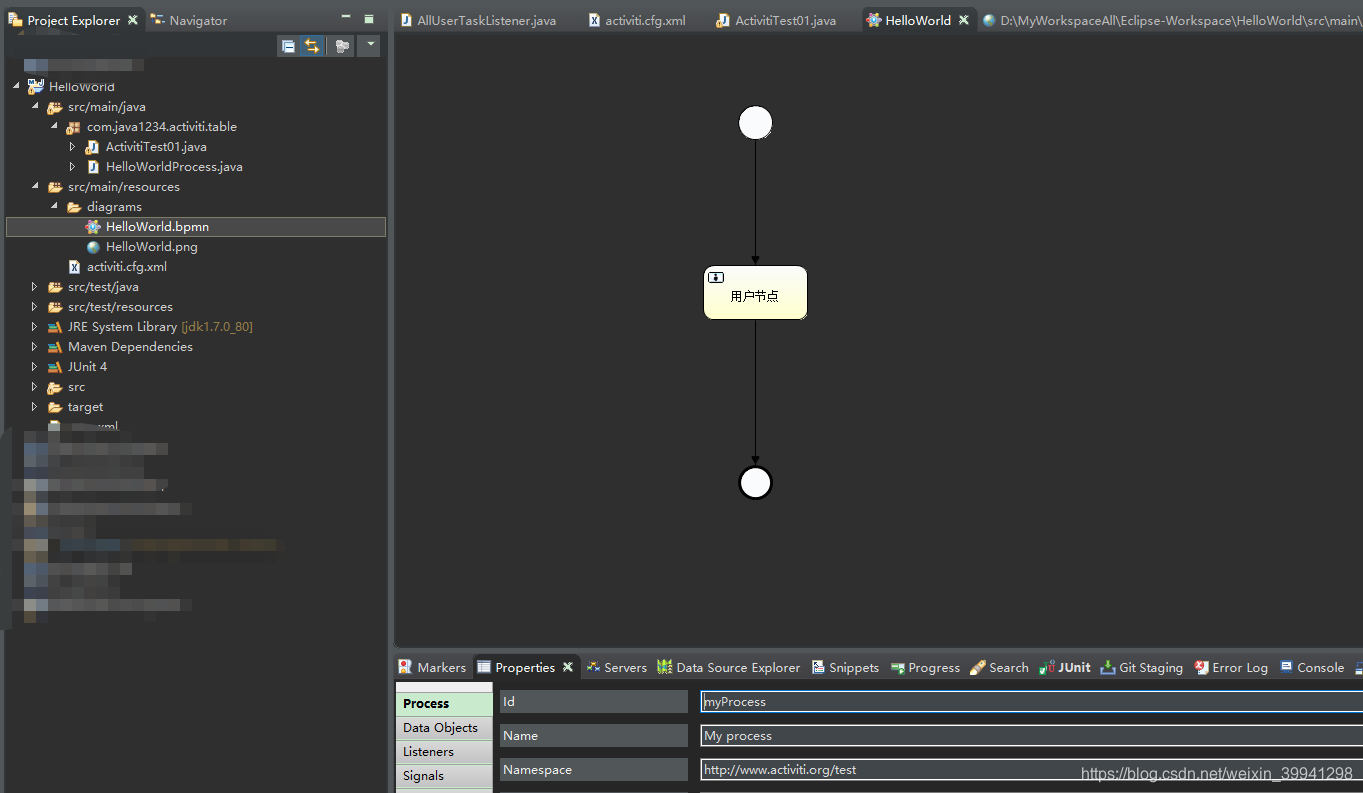

				.addClasspathResource("diagrams/HelloWorld.bpmn")//加载资源文件
				.addClasspathResource("diagrams/HelloWorld.png")//加载资源文件
				.name("HelloWorld")
				.deploy();//部署
		System.out.println("部署ID："+deployment.getId());
		System.out.println("部署Name："+deployment.getName());
	}

#流程部署表

select * from act_re_deployment

#流程定义表

select * from act_re_procdef

#资源文件表

select * from act_ge_bytearray

#系统配置表

select * from act_ge_property

##############################

	/**
	 * 启动流程实例
	 */
	@Test
	public void start() {
		ProcessInstance pi = processEngine.getRuntimeService()//运行时Service
			.startProcessInstanceByKey("myProcess");//流程定义表的Key字段
		System.out.println("流程实例ID："+pi.getId());
		System.out.println("流程实例ID："+pi.getProcessDefinitionId());
	}

#2.启动流程实例涉及到的表

# 流程实例运行时执行对象表

select * from act_ru_execution

# 流程实例运行时身份联系表

select * from act_ru_identitylink

# 流程实例运行时用户任务表

select * from act_ru_task

# 活动节点历史表

select * from act_hi_actinst

# 身份联系表历史

select * from act_hi_identitylink

# 流程实例表历史

select * from act_hi_procinst

# 历史任务表

select * from act_hi_taskinst

##############################

        /**
	 * 完成任务
	 */
	@Test
	public void completeTask() {
		processEngine.getTaskService()//任务相关Service
			.complete("2504");
	}

#3.结束流程实例涉及到的表

#运行时表数据全部清空

#历史表表数据修改或者增加了数据表

#4.设置流程变量涉及到的表

#运行时流程变量表

select * from act_ru_variable

#历史流程变量表

select * from act_hi_varinst
