为了让大家掌握更多PLC指令，所以本章仍旧为大家介绍PLC功能指令的使用方法。

主程序结束：

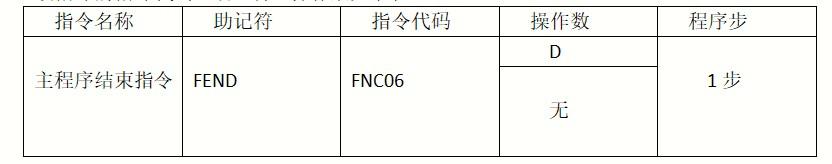

该指令的指令代码，助记符，操作数如下表：

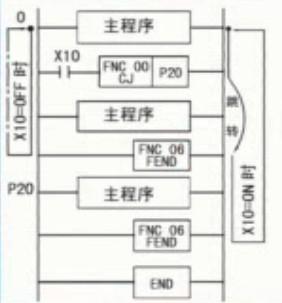

这条指令的使用主要是区分主程序和子程序的关系

FEND表示主程序结束，与END一样，进行输入输出处理或者警告定时刷新后，程序返回第0步，在一个程序中可以多次使用FEND指令。子程序或者是程序中断必须要写在FEND与END之间，然后以IRET或SRET结束

警戒时钟指令：

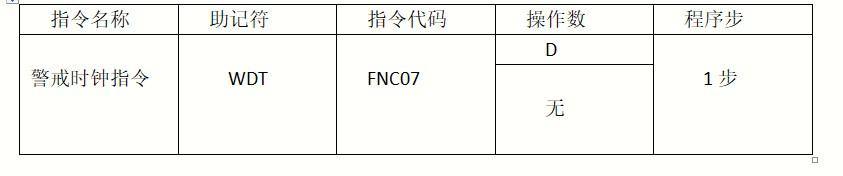

该指令的指令代码，助记符，操作数如下表：

指令应用方法：在PLC中如果一个程序扫描周期超过200ms时，那么这个程序就不能正常进行，所以为了能够让这个程序得到正常的扫描，我们就要在这个程序之间插入WDT程序。因为WDT能够对PLC的监视定时器进行刷新。

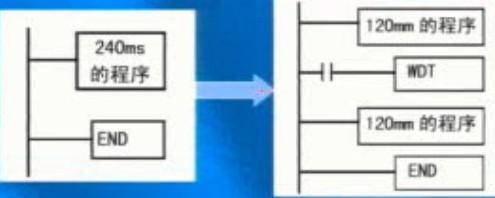

程序示例：

比如在这个程序中，程序从D0步开始，执行到WDT的时候，它内部的程序监视定时器刷新，然后又从D0步开始直到END结束。这样子PLC内部的监视定时器就可以分为两个部分来记，这样子这个240ms的程序就可以扫描完。当然我们还可以用另一个方法：

PLC恒扫描方法：

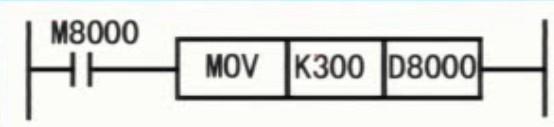

我们可以修改特殊寄存器D8000，把K300移入到D8000里面，那么这个程序的扫描时间就变成了300ms，同样也可以解决这个问题。

循环开始和循环结束指令：

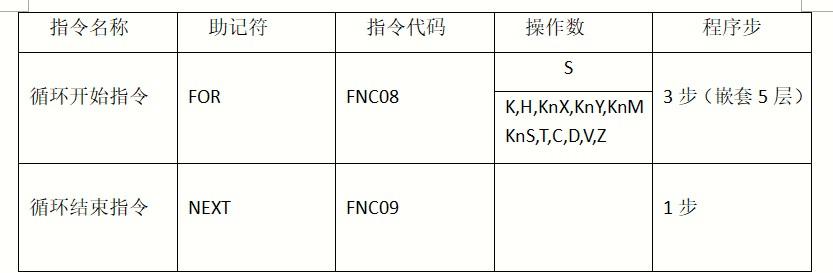

该指令的指令代码，助记符，操作数如下表：

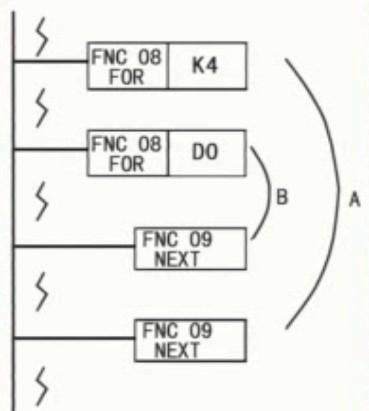

指令格式：

程序中用了两个FOR与NEX,A一个为循环，B为一个循环。

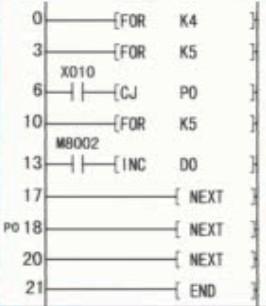

使用案例：

当我们接通X0后，程序跳转指令起作用，程序跳转到P0位置，中间的循环程序被跳过，所以D0的值为0。当我们断开X0后，先执行外围的循环程序4次，中间的循环程序5次，最里面的循环程序5次，因为程序在每执行一次D0加1，所以D0=5X5X4=100，在循环了这100次后，才跳出程序。

传送比较指令：

传送比较指令包括数据比较，传送，交换和变换：共10条指令代码从FNC10~FNC19.这部分指令是属于基本的应用指令，使用非常普及。

比较指令：

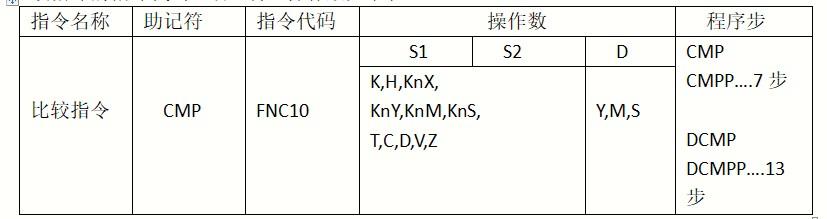

该指令的指令代码，助记符，操作数如下表：

S1,S2源操作数，都是字元件。D为目标操作数。程序步在16位运行的时候为7步，在32位运行的时候为13步，可以为连续执行，也可以为脉冲执行。

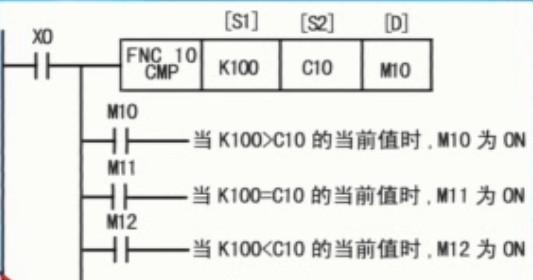

程序案例：

当我们接通X10后，C10的当前值与K100进行比较，比较的结果通过M10,M11,M12来进行表示。当K100大于C10的当前值的时候，M10接通。当K100等于C10的当前值的时候，M11接通。当K100小于C10的当前值的时候，M12接通。但是我们要注意程序在执行的时候只会接通其中一个，而且只有一个是接通的。

喜欢更多PLC知识，关注小编不迷路噢！
