本文介绍了基于FPGA的摄像头采集显示设计，重点讨论了OV7725和OV5640的驱动框架及与其他型号摄像头的差异。通过I2C初始化传感器，然后由COMS_Capture模块进行视频数据采集，再转换为RGB888格式送入DDR3内存。同时，针对MT9V034和AR0135的特殊格式进行了说明，它们需要16bit I2C初始化并捕获灰度视频。代码和详细信息可在提供的链接中获取。
天下的乌鸦一般黑！
不同厂家的图像传感器，驱动采集方式，不尽相同，无非是初始化接口是IIC还是SPI，视频接口是DVP还是LVDS还是MIPI，最后转成数字后都是逐行扫描的像素时序方式，以及色彩的还原方式等，因此，万变不离其宗！

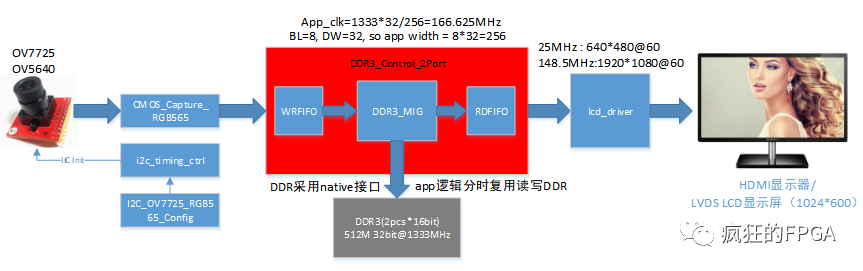

这里依然选用个人设计的，4款成熟稳定的摄像头：OV7725、OV5640、MT9V034、AR0135。由于前面已经设计好了DDR3_Control_2Por模快，那么显示和存储都已经搞定，就差采集这一块了。基于OV7725的图像采集系统，在我的《FPGA设计技巧与案例开发详解》中已经无比极其详细的描述了，因此在这里主要阐述摄像头的驱动框架，以及不同摄像头的驱动差异等。这里还是以OV7725/OV5640为例，框图如下所示：
1)首先提供27MHz像素时钟后，采用i2c_timing_ctrl模块完成OV7725/OV5640的初始化，初始化参数从I2C_OV7725_RGB565_Config获取。
2)待Senor初始化完成后，COMS_Capture_RGB565负责OV7725/OV5640 RGB565视频数据的采集，并转换为RGB888输入给DDR3_Control_2Port模块(设计接口按照32bit，冗余8bit)。<
