STM32 SPI LCD12864

前言

本文介绍了如果通过软件[STM32CubeMX]，对[STM32F401CCU6]芯片进行初始化配置，继而在[Keil MDK-ARM]中进行应用代码的编写。

实现了如下功能：通过SPI接口控制LCD12864显示字符。

1 通过CubeMX创建keil工程

File→New Project→双击选择芯片STM32F401CCUx→工程新建完毕。

左侧System core→RCC→High Speed Clock (HSE)→Crystal/CeramicResonator→外部晶振启用完毕。

顶部Clock Configuration→左侧Input frequency(HSE)根据板子上的外部晶振填写数值,我的是25,一般的是8→界面中间HCLK(MHz)设置数值为最大，我的为84→回车，弹出窗口统统点确定→左侧HSE对应的PLL SourceMux选择HSE(界面会出现红色警示)→再回到界面中间HCLK(MHz)设置数值为最大，我的为84→回车，弹出窗口统统点确定→系统时钟设置完毕

---

进入主要操作

顶部Pinout & Configuration→Connectivity→SPI1→紧靠的右侧SPI1 Mode and Configuration→Mode选择Full-Duplex Master→下侧Configuration→Parameter Settings→Clock Parameters→Prescaler设置为32

另外把PA9设置为GPIO_Output，用于连接12864的CS使能管脚。

退出主要操作

---

顶部Project Manager→设定Project Name→设定Toolchain / IDE及可适用的最低版本

左侧Code Generator→Generated files→勾选第一项Generate peripheralinitialization as a pair of ’.c/.h’ files per peripheral

最后点击右上角蓝色按钮GENERATE CODE生成代码,生成完毕后点击Open Project,进入Keil界面。

2 Keil中应用代码的编写

在main.c中Private function prototypes处添加

/* USER CODE BEGIN PFP */

最后在/ USER CODE BEGIN 2 /中调用前面的函数，实现文字的显示

/* USER CODE BEGIN 2 */



3 本文知识点

知识点1 LCD12864的使用步骤

初始化后就可以直接调用LCD_Display_Words函数，来显示文字。

知识点2 HAL库函数的使用

HAL_SPI_Transmit(&hspi1,LCD12864_p,1,10); //通过SPI1发送1字节数据，超时时间为10ms

附录

软件名称 软件版本

STM32CubeMX 5.5.0

MDK-ARM Plus 5.27.1.0

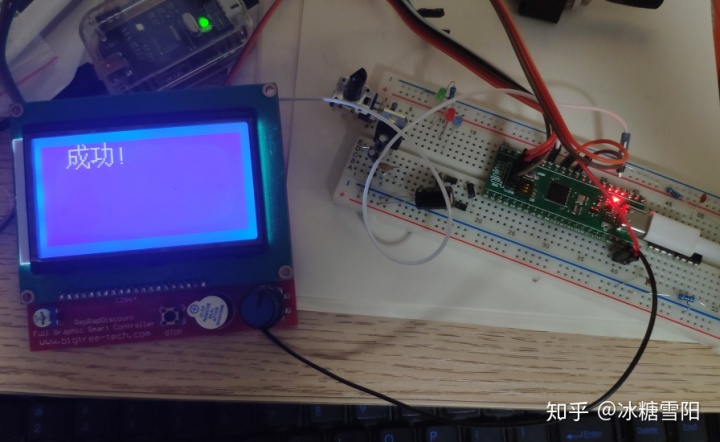

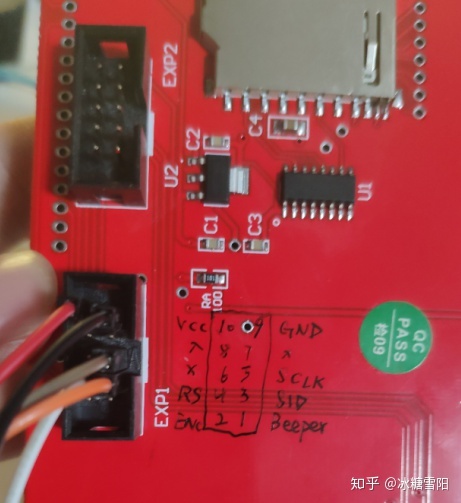

接线：

stm32 12864

PA5(SCK) -- SCLK

PA6(MISO)-- 不接

PA7(MOSI)-- SID

PA9(GPIO) -- CS(RS)

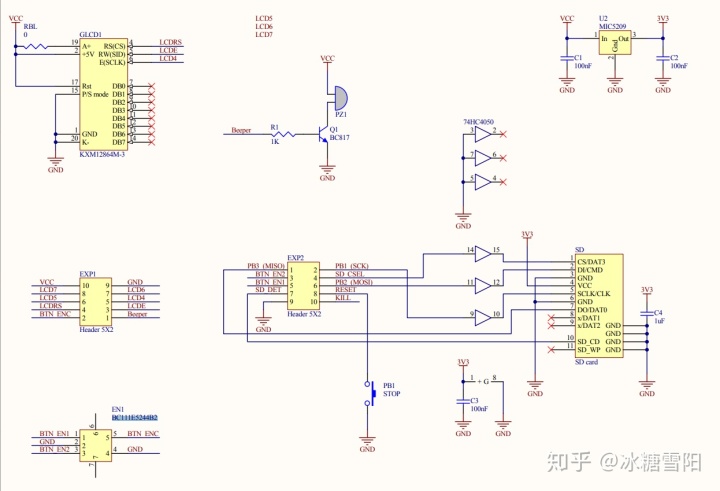

RepRap12864模块的原理图

Github: lcd12864的库文件

因为是刚学Git，以防上面的文件有问题，下面再给出百度云分享。

LCD12864.c

5.3K

·

百度网盘

LCD12864.h

596

·

百度网盘
