proteus中power怎么设置电压_交流电路中万用表怎么测它的电压和电流？

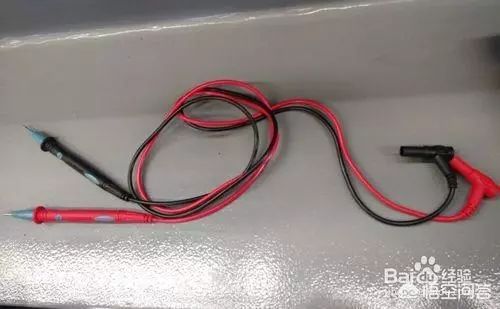

1. 万用电表有很多的档位，不同的电表档位可以测量不同的有关电的东西，比如电压、电流、电容、电阻等，万用电表有两部分：电表显示器和电表笔。

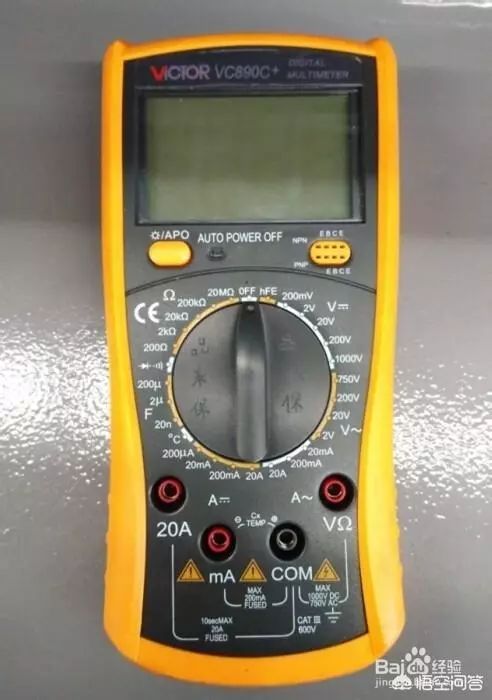

2. 电表上有许多档位，电表的档位大多电表都是相同的，我来介绍一下我使用的电表各个档位。

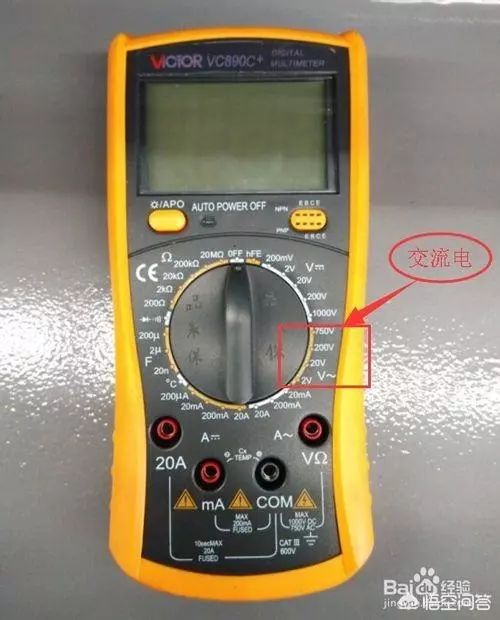

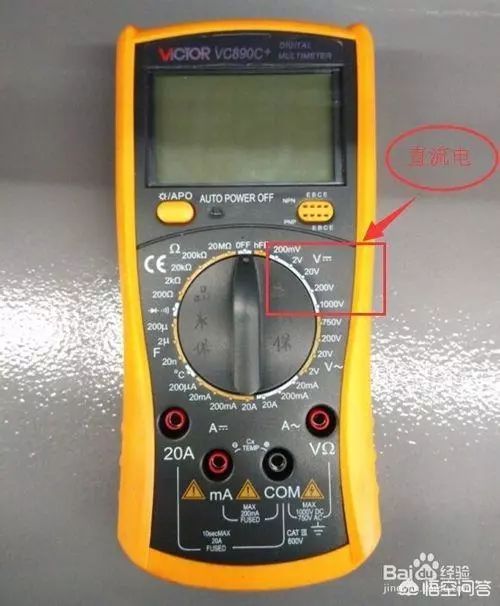

3. 电压档位：电压档位有两种一种是交流电压档位，另一种是直流电压档位。

   直流电压档位用于测量直流电，同样交流电压档用于测量交流电，我用的直流电压档位最大为1000V，交流电压档最大为750V。

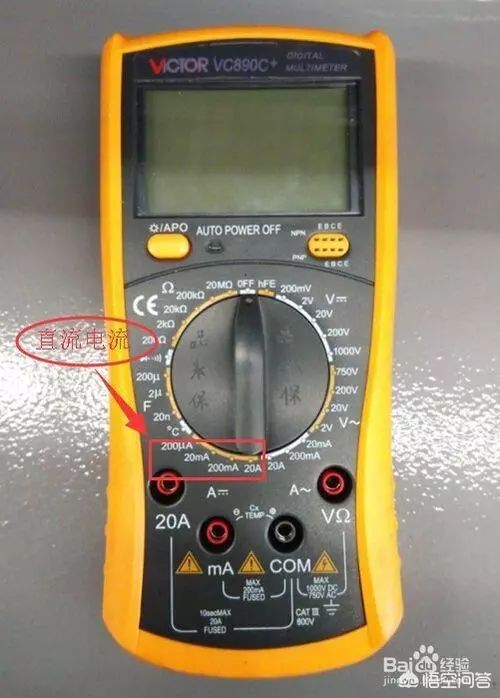

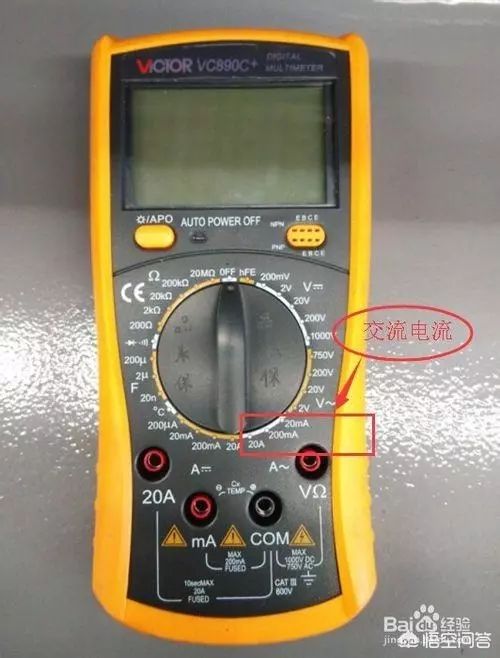

4. 电流档位：电流的档位也分交流和直流，分布用于测量直流电流和交流电流，我用的测量电流档位直流和交流电流最大都为20A。

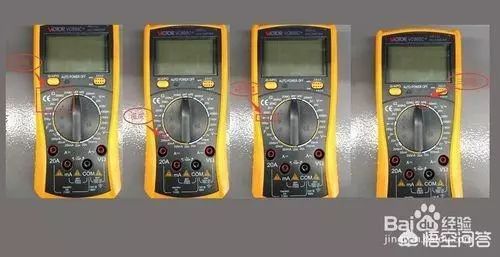

5. 我用的电表其他的有电阻档位、三极管、二极管(即蜂鸣器)，还有个温度档。最大档位都为电表操作面上显示的最大数值，如图所示。

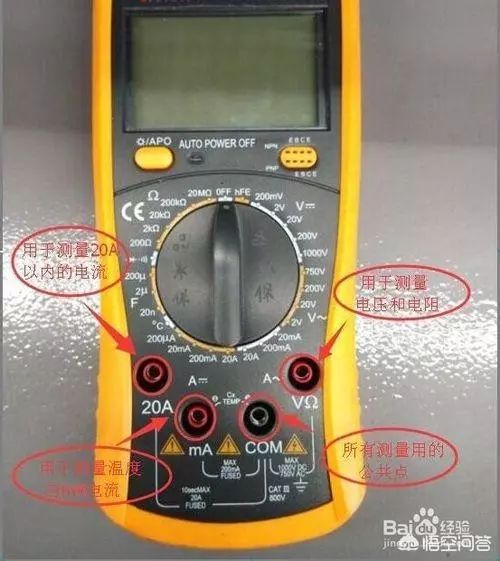

6. 现在介绍一下怎么选用测量的档位，如图所标识，各个用于测量的档位都标明了该选用哪一个电表笔孔将电表笔插入需要电表笔孔的测量。

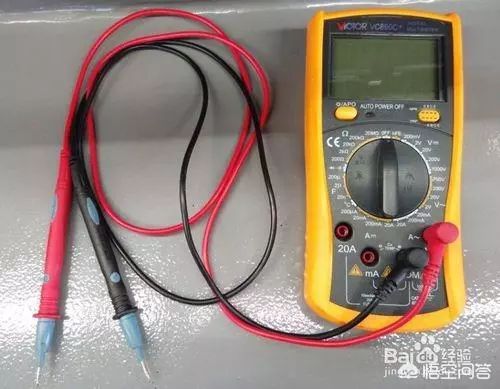

7. 测量电压的孔位选择公共孔位，以及电压电阻项孔位，将电笔插好后如图所示，操作要规范，在测量时手切勿碰到电表笔的金属部分，以防触电，为了安全测量电压时请佩戴好绝缘手套，以防止万一电表笔有漏电或脱落、产生电火花现象。电压测量方法为电笔与电路并联进行测量。





8. 其他蜂鸣器、电流、电阻等选择孔位的操作方法如6项选择，电流为电路串联测量，蜂鸣器即二极管为断电状态一条线路的通断测量(测量时请关电源以保证安全)，电阻为某一件物品的一个位置到另一个位置的电阻值测量即需测电阻的两端测量，电阻是不需要通电源的。
