本文主要介绍是关于EMI电源滤波器及其原理介绍，以及在选购EMI电源滤波器时我们应当如何选择，希望通过本文能让你对EMI电源滤波器有更深的认识。

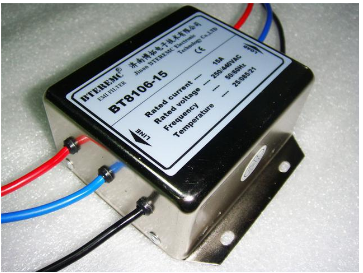

EMI电源滤波器

EMI电源滤波器，又名电磁干扰电源滤波器，是由电感、电容构成的无源双向多端口网络滤波设备。EMI电源滤波器起到两个低通滤波器的作用：一个是衰减共模干扰，另一个是衰减差模干扰。 EMI电源滤波器能在阻带范围内衰减射频能量，而让工频无衰减，或者很少的衰减，就能通过EMI电源滤波器。 EMI电源滤波器是电子设备设计工程师控制传导电磁干扰和辐射电磁干扰的首选工具。

EMI电源滤波器工作原理

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器内部电路电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。

性能测试漏电流性能测试泄漏电流是指在250VAC的电压下，相线和中线与滤波器外壳(地线)间流过的电流。它主要取决于接地电容(共模电容)的取值。较大的共模电容CY可以提高插入损耗，但却造成较大的漏电流。

EMI电源滤波器的作用

一：衰减共模干扰

二：衰减差模干扰

emi电源滤波器能在阻带范围内衰减辐射频能量，而让工频无衰减，或者很少的衰减，就能通过emi电源滤波器！emi电源滤波器的安装过程中，应该注意以下问题：
