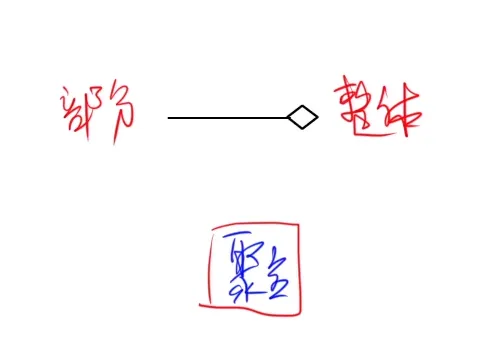

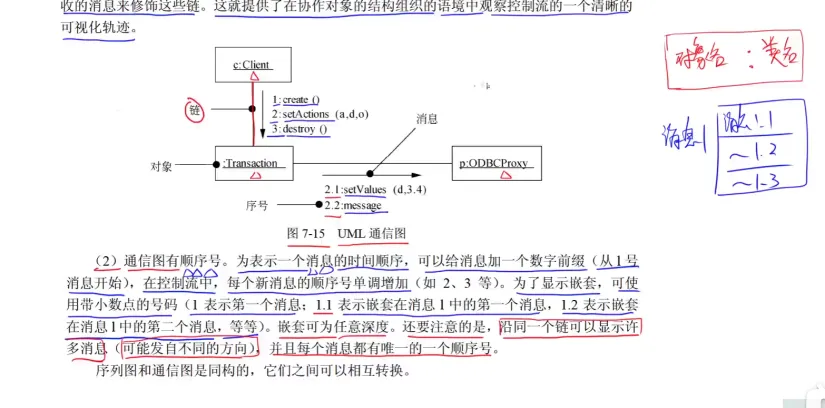

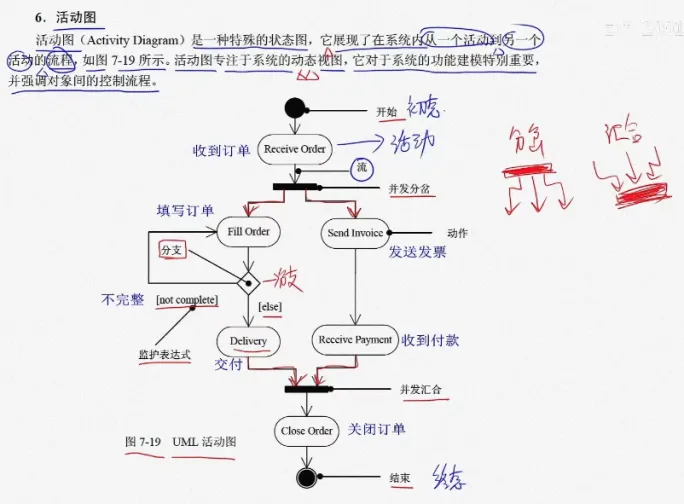

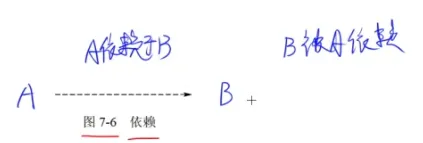

前言 UML 简介。 文章目录 前言 一、简介 1、事务 2、关系 1）依赖 2）关联 聚合 组合 3）泛化 4）实现 二、类图 三、对象图 四、用例图 五、交互图 1、序列图（顺序图） 2、通信图 六、状态图 七、活动图 八、构件图（组件图） 九、部署图 一、简介 UML 是统一建模语言； 事物：将对象/组件（人或物）抽象出来， 关系：哪些事物间有联系，将其关联起来 图：将有关系的事物聚集在一起 1、事务 结构事物； 行为事物； 分组事物； 注释事物； 2、关系 1）依赖 2）关联 描述的是整体与部分之间的关系； 聚合 空心菱形 菱形指向的是整体，另外一段是整体中的部分 部分和整体的生命周期不一致，整体消失了，部分还存在（部分可以脱离整体存在）
本文介绍了UML（统一建模语言）的核心概念，包括事务、关系（依赖、关联、聚合、组合、泛化和实现）、类图、对象图、用例图、交互图（序列图和通信图）、状态图、活动图、构件图（组件图）以及部署图。这些图表展示了软件设计中的结构、行为和交互，是软件开发过程中的重要工具。
