利用EXCEL如何在CAD里绘制任意曲线、折线

中学里学过很多函数，他们的图形怎么通过计算机绘制出来呢。我们今天介绍如何利用EXCEL在CAD里绘制任意曲线、折线的方法，一起来学习吧！

工具/原料

EXCEL

方法/步骤

我们举例一下，比方说绘制：8KM长的旧路改造设计，已经测量好了旧路中线的坐标

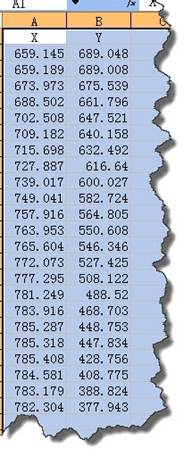

将x坐标值放入A列，y坐标值放入到B列  如图

再将A列和B列合并成D列

中望CAD坐标点用逗号隔开，表达式如：x坐标值，y坐标值

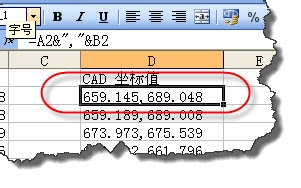

所以我们加入辅助列，在D2单元格里输入：=A2&“,"&B2，得到CAD 坐标值。

复制生成CAD 坐标值 第一个坐标，用它来作为曲线的起点。

打开中望CAD软件，在命令行里输入PL指令，空格后，粘贴起点坐标，后空格确认。

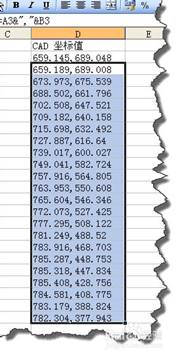

回到EXCEL文件，复制余下来的坐标。

再回到CAD软件，再在命令行里粘贴余下来的坐标。

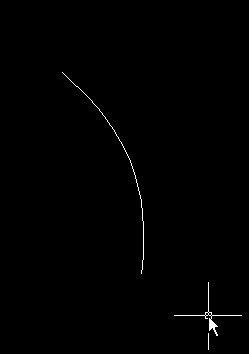

看一下曲线是不是自动画好了。这个方法的好处就是，你的坐标值如果要进行调整时，只需要在excel中进行修改，重新绘制，方便易于修改。
