本文介绍了浮球液位开关的基本工作原理及线路连接方法。通过三根线的测试，可以区分常开点NO和常闭点NC。此外，还讨论了如何利用万用表进行检测，以及一种可靠的控制系统设计方案。

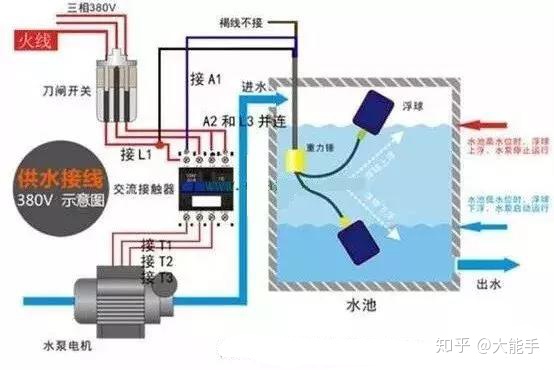

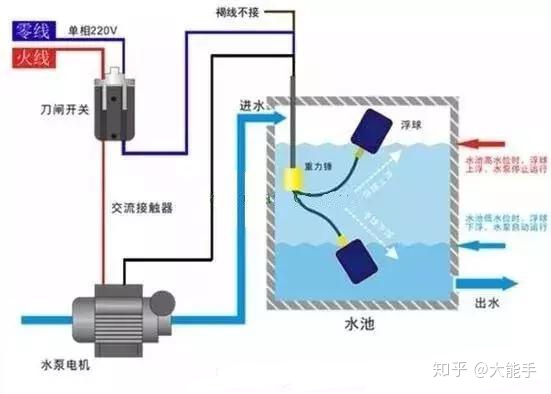

浮球液位开关是电力作业中经常都会用到的电路元器件，主要应用于排水和供水的电路里面，主要作用是间接控制电动机的启动或者停止，用来排水或者自动上水，使用非常广泛！
最近很多初学电工的朋友留言：浮球液位开关的三根线都是什么线？怎么区分常开点NO和常闭点NC？今天我们就重点来看看这些问题。
首先浮球液位开关的三根线可以肯定的是：这三根线不是电源线，更不是电机线，而是一根公共线，公共线的分别和另外两根线构成一组常开点NO和一组常闭点NC，这就是三根线的具体意义，为了更好说明，三根线标记为1–2–3。
下面来看怎么找常开点NO和常闭点NC，万用表档位调至二极管档或者蜂鸣档。
首先浮球液位开关的常开点NO和常闭点NC是针对浮球自然下垂状态而言的，当浮球自然下垂时，通过万用表分别测量这三根线，能够找到一组接通的常闭点NC，假设为1–3两根线通，这个时候记下这两根线，特别提醒:有且只有一组通的，即2-1不通，2-3不通。
当浮球上浮，拿起来的时候，万用表测量刚才的常闭点NC，会发现已经断开了，这个时候用这1，3号线分别和2号线测量通断，找到一对通的两根线，假设1-2是接通的，万用表有反应，那么对比刚才1-3接通，就可以判定为1号线是公共线！
结论：首先测量出来的1-3是浮球常闭点NC，后面测量的1-2是浮球开关的常开点NO，其中1号线是公共线。
有人说：最可靠的是一个浮球加两只行程开关控制接触，此方法可使热继电器保护电机，浮球开关加装热继电器，故障时断开接触器，待热继电器复位后，接触器通电，电机起动，反反复复，好电机也烧坏了。
看完文章，你觉得呢？
