桥梁工程图的内容

1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。

桥位平面图、桥位地质断面图。

2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。

立面图、侧立面图。

3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。

详图、构件结构图。

4.设计说明，表示施工上要求的图纸。

一、识读桥梁工程图

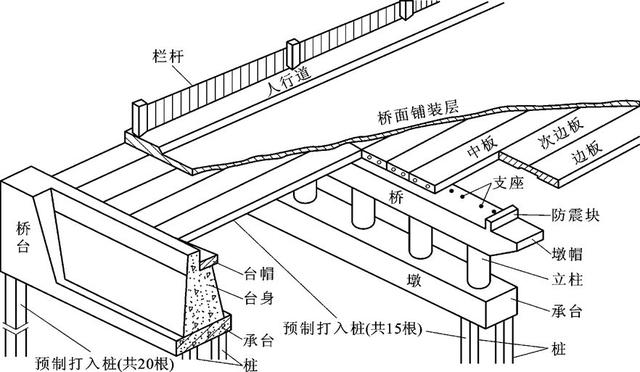

图11-1 桥梁各组成部分示意图

桥梁通常由上部结构(主梁或主拱圈和桥面系)、下部结构(桥墩、桥台和基础)及附属结构(栏杆、灯柱、护岸、导流结构等)三部分组成。如图11-2所示。

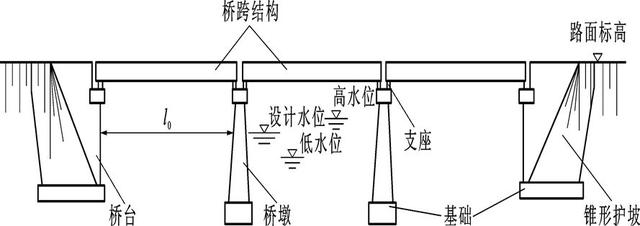

图11-2 桥梁的基本组成

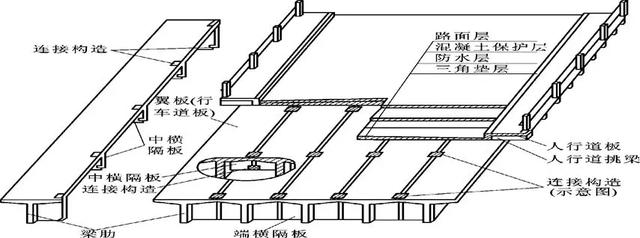

图11-3 桥梁上部结构概貌

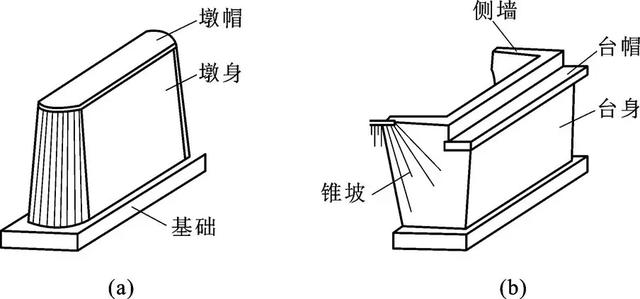

图11-4 桥梁下部结构的桥墩与桥台 (a)桥墩；(b)桥台

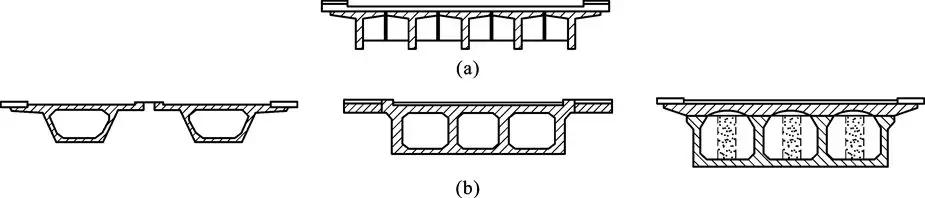

图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面

(一)桥位平面图

桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图11-6所示，为某桥的桥位平面图。

图11-6 桥位平面图

二、桥位地质断面图

桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线(最高水位、常水位和最低水位)。如图11-7所示。

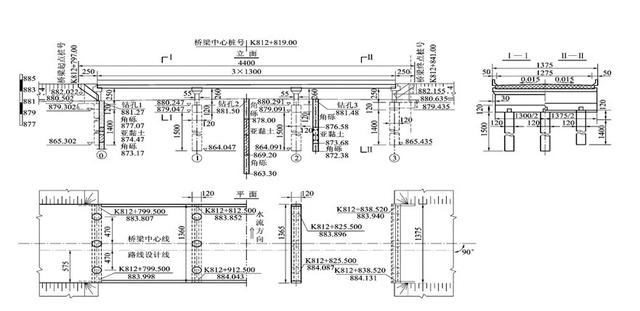

图11-7 所示为某桥的总体布置图
