0 前言

优秀的科研工作者除了具备过硬的研究能力外，还需要辅助以较强的表达能力来展现自己的成果，二者缺一不可。科研表达能力通常有口头表达和书面表达，而书面表达又可分为写作和图表两大部分。当下的社会正追求高效率快节奏的潮流，看文献时有一幅清晰易懂的图来补充说明文字内容，则是很受青睐。因此一篇文章中图的表达至为关键。

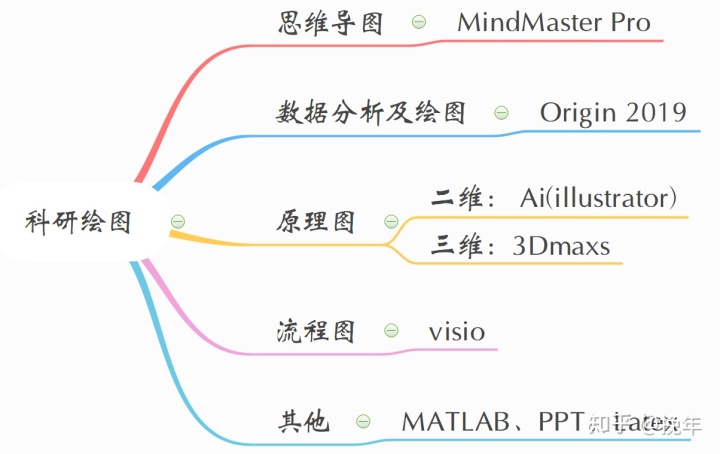

然而，当前地绘图软件着实复杂且繁多，没必要全部去学，但也不能局限在PPT、Excel的绘图上，充分应用各种软件的特点，将会使绘图游刃有余。

这些软件安装包及破解版在公众号后台都可获取，但后台资源仅供学习使用，请支持正版软件！

这篇文章将介绍ORIGIN软件的入门，软件安装包可自行网上查找，也可在公众号“挽风笔谈”后台回复“A111.10”获取，仅供学习使用，请勿做商业用途，安装教程见文章：

OriginPro 2019b 安装教程www.cnblogs.com

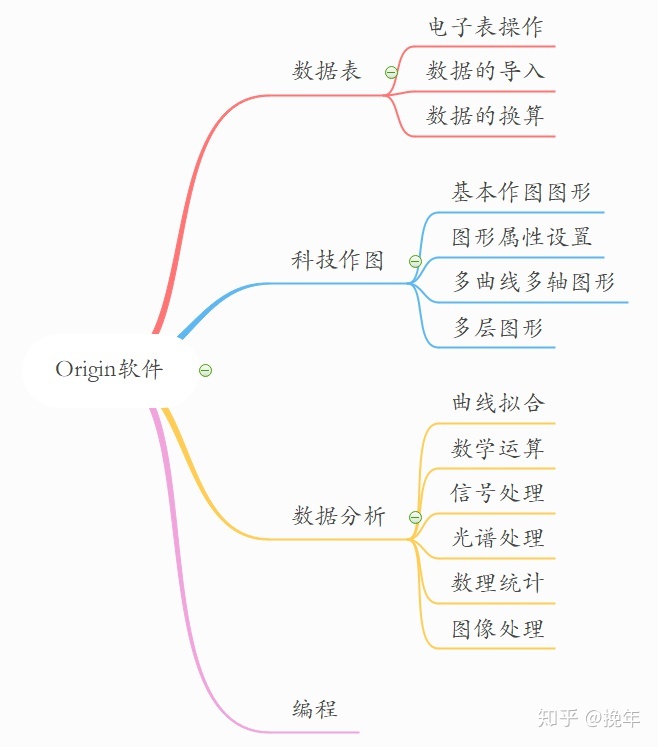

origin软件功能

文章将从ORIGIN的上述框架内容依次进行说明，本文重点讲述基础知识，后续主题将按照实例依次展开。在每一节前面都会将本节内容做概括介绍，方便查阅学习。

1 软件介绍

本节内容：软件的启动、界面了解、安装目录下重要的文件夹、保存项目需了解的文件类型

（1）打开软件

（2）软件界面

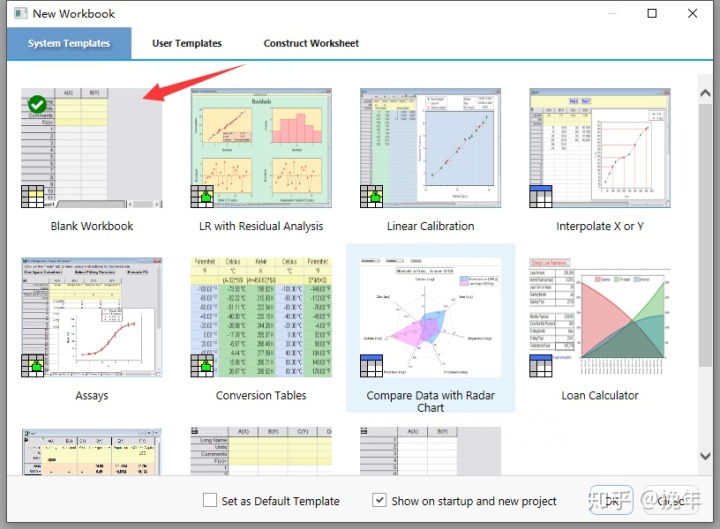

打开后，软件会弹出选择模板，选择空白工作簿进入

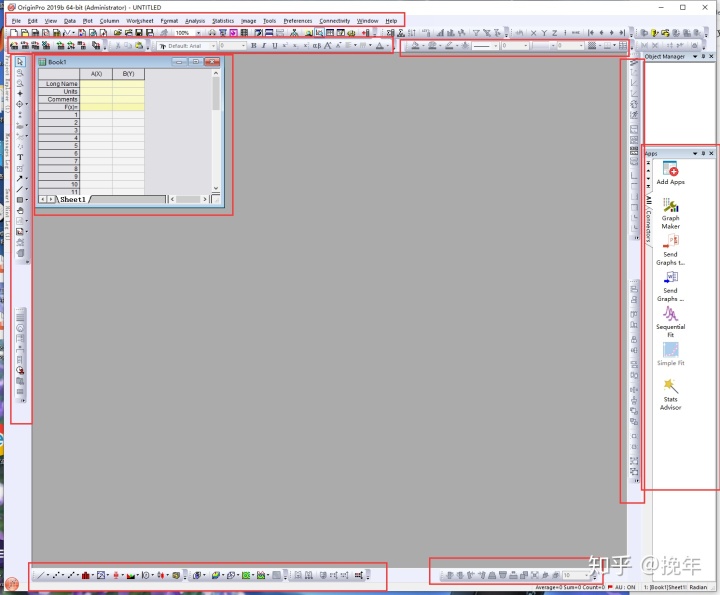

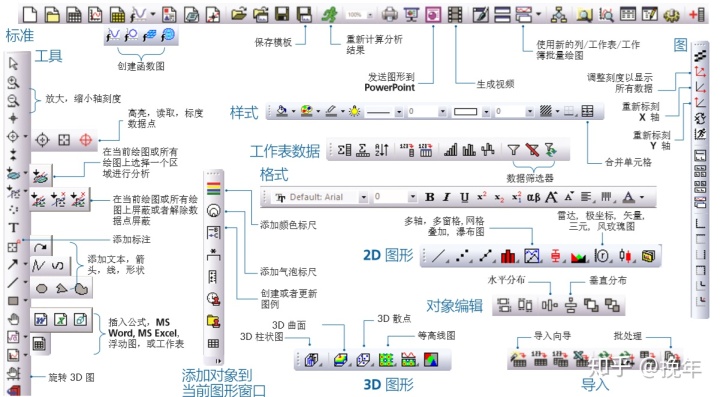

窗口结构与布局：

如上图，origin的窗口布局是比较多的，但对应的功能也很强大，最基本的是菜单栏、工具栏、绘图区、项目管理器、状态栏等，后面用到哪些部分再仔细说明哪部分的功能，此处仅做一个大致认识。

（3）Origin目录下文件

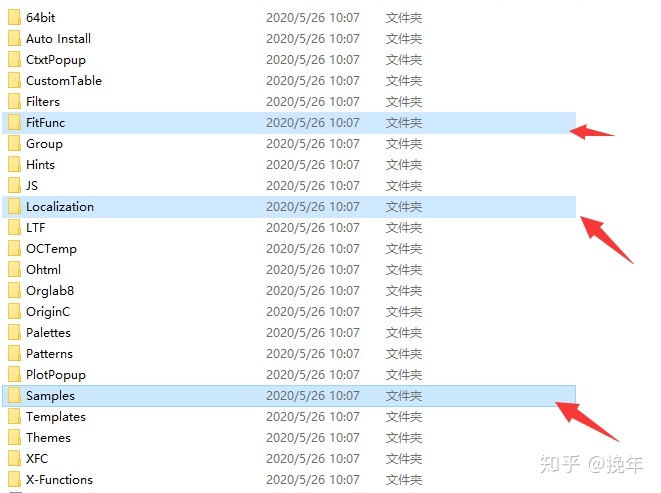

打开origin的安装路径，其中，fitfunc文件存放的是回归分析的回归函数

sample里存放数据分析和绘图用的数据

localization存放帮助文件

这些文件在之后的学习会用到。

（4）文件类型

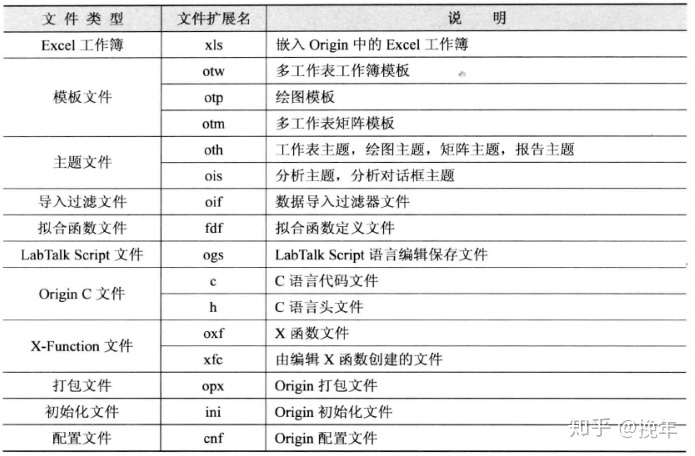

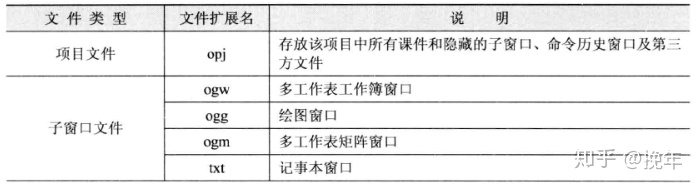

origin由项目文件组织用户的数据分析和图形绘制，保存项目文件时，将一起保存：工作簿窗口、绘图窗口、函数图、矩阵工作簿和版面设计窗口等，其中各文件的后缀类型如表

2 绘图基础

本节内容：将通过数据生成并绘制图表，以对origin的使用流程和步骤有整体的了解。涉及数据生成、图形绘制、图形美化、图片导出、项目保存等内容。

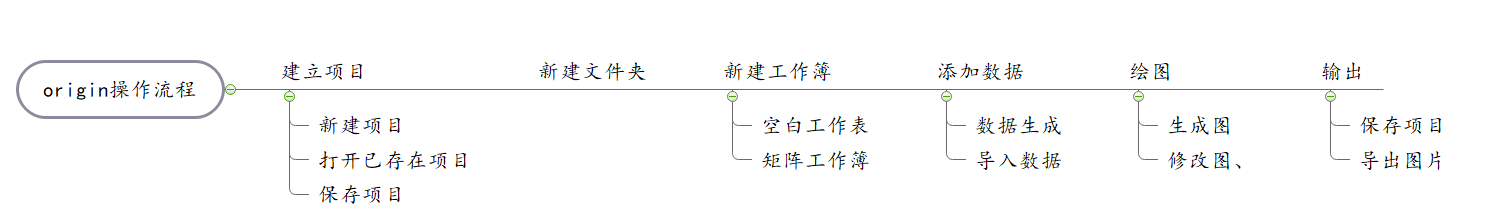

操作流程

2.1 项目生成

在origin中，所有文件是基于项目进行保存、编辑和管理的，因此在绘图前，需要建立项目，然后再进行后续工作。

打开软件后，选择空白工作表进入。为了方便对操作流程的理解，我们把空白表关掉（delete）

在绘图前，需要先新建一个项目，以方便对数据、图形的保存、后续修改等操作。

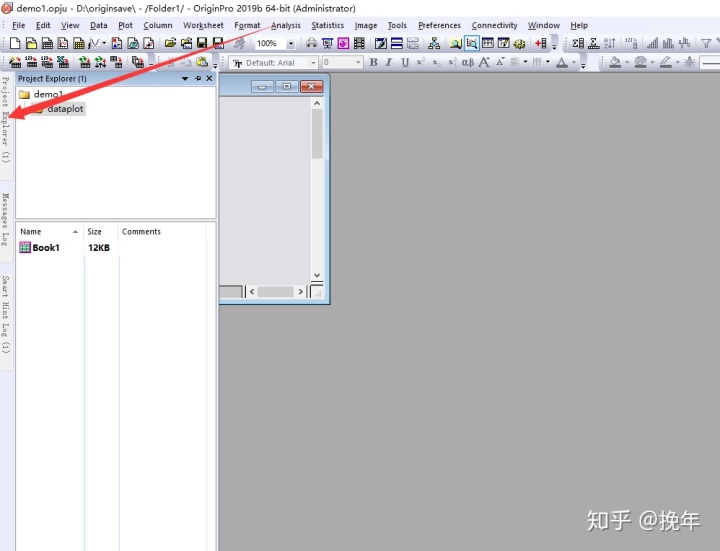

鼠标点击左侧悬浮栏“Project explorer”,选中Untitled 文件夹，右键，选择新建文件夹，将新建的文件夹命名为“dataplot”，然后保存项目“Ctrl+S”，将项目命名为demo1。

注意命名规则，基本要求包括：

（1）必须唯一，不准重复命名；

（2）一般由字母和数字组成，可以用下划线，但不能包括空格，也不能是中文；

（3）必须以字母开头

（4）不能以特殊字符！@%&*等

（5）长度应适当控制，一般少于十几个字符

2.2 新建工作簿

数据是作图的基础和起点，管理和处理数据的地方即工作簿。

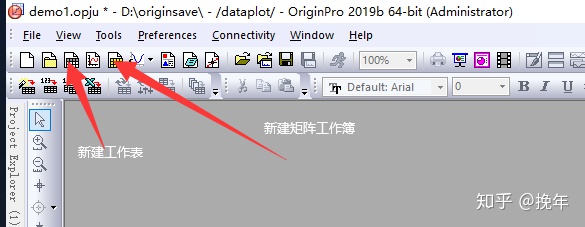

在工具栏中，有这样两种工作簿，一种是空白工作簿，一种是矩阵工作簿。这是因为，在Origin中主要有工作表和矩阵两种数据结构，工作表中的数据用来绘制二维和三维图形，但如果绘制3D表面图、轮廓图以及处理图像时，需要用到矩阵格式存放数据。

这里先按2维图的绘制为例，只讲工作表的用法，后面提到3D图时再讲述矩阵工作簿。

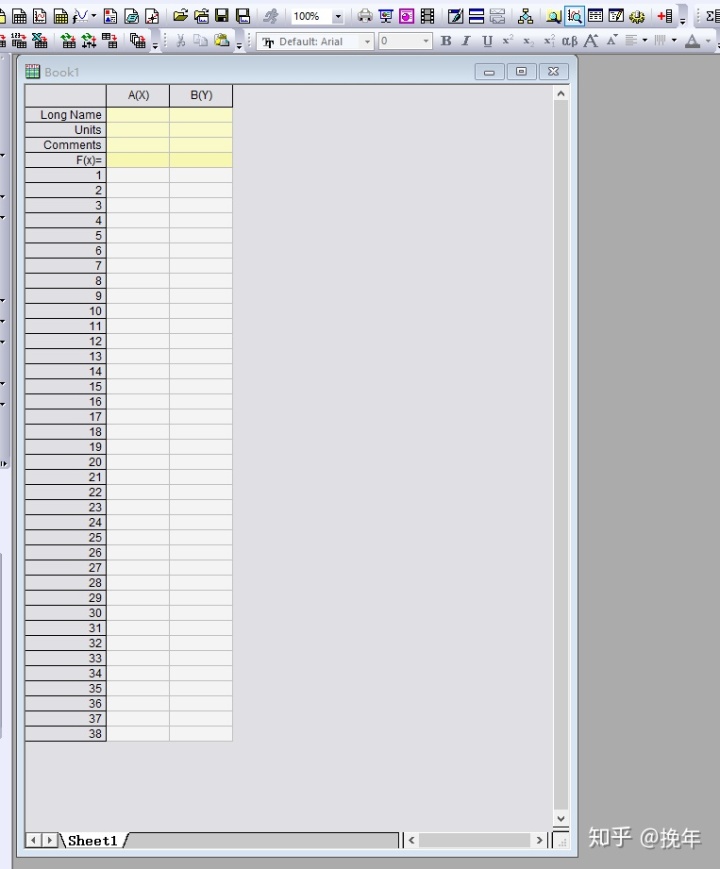

我们新建一个空白工作簿，如图，默认只打开一个工作表（每个工作簿可包含多个工作表）

工作表的主要用途是管理原始数据和分析结果，并对数据进行操作。

（1）新建工作表

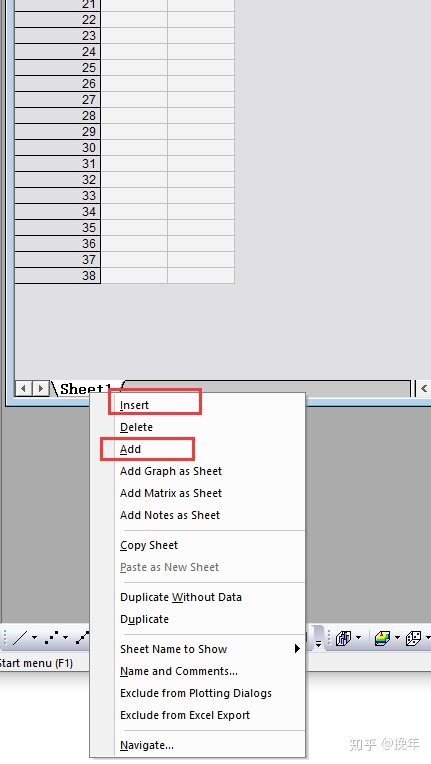

如果需要用多个工作表，可在右键下方的sheet1，选择insert或add都可以添加新的工作表，区别在于前者是在当前表前面建立，后者是在当前表的后面建立。

（2）工作表表头操作

工作表表头是作图时的坐标轴、图例、单位等具体来源，需要重点对待。

默认表头包括：

长名（Long Name）——坐标轴的名称

单位(Units)——坐标轴数据单位

注释（Comment）——作图时的图例，如果需要多行输入，可用ctrl+Enter换行

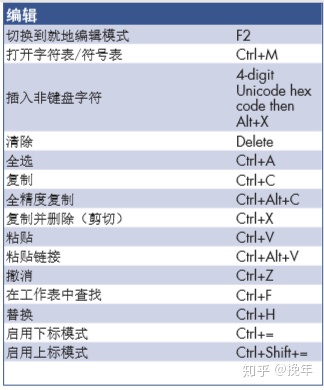

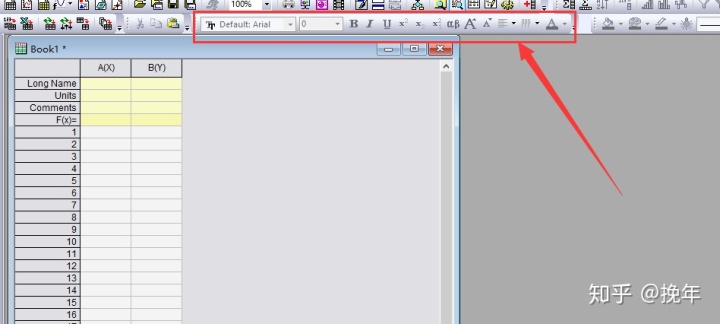

在设置表头时，可通过样式工具栏，添加希腊字母、上下标、字体等进行编辑。

（3）列操作

列操作主要包括列定义、格式设定、列编辑等。

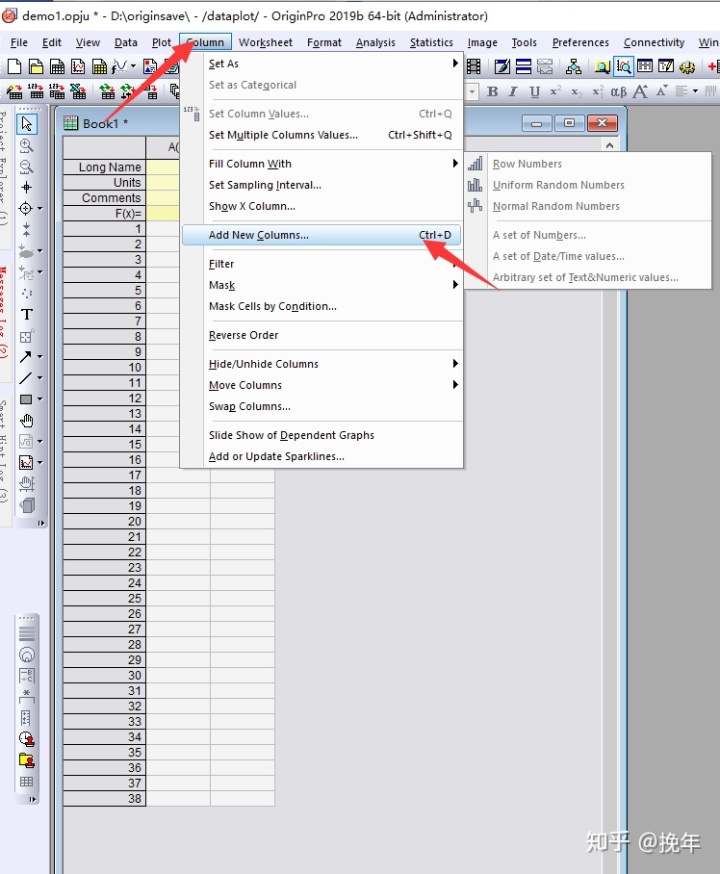

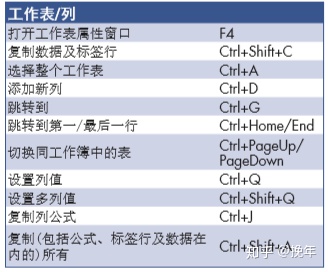

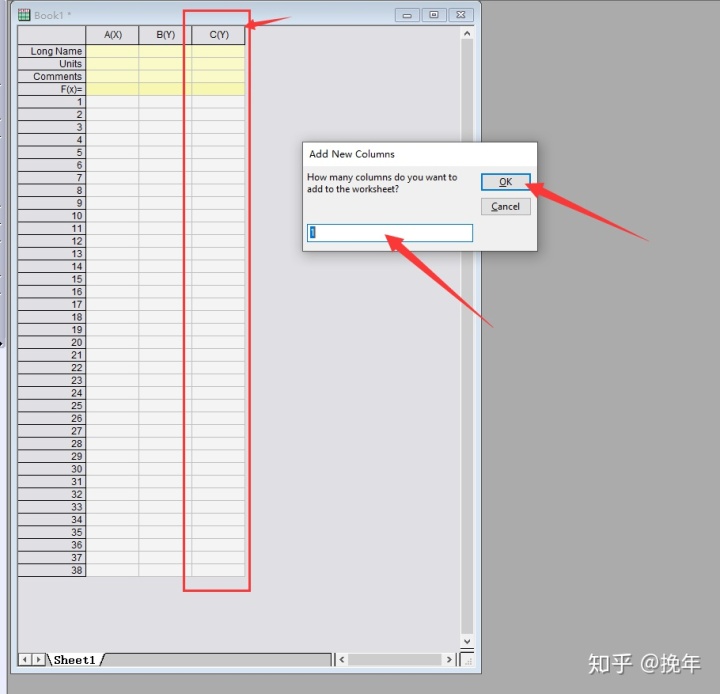

worksheet默认为两个列，列名分别为A和B，A定义为X，B定义为Y，如果需要添加多个列，可选择菜单-column-add new column 或者 采用快捷键 ctrl +D（推荐快捷键）

在弹出的对话框中设置增加的列数，然后选择ok

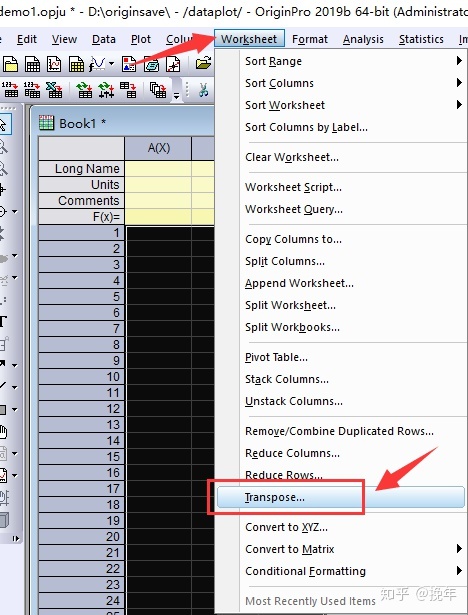

行列转换：即把行转换为列的方式，可以使用worksheet中transpose菜单命令进行操作

2.3 创建数据

创建数据通常分为两类，一种是在工作表中生成数据，另一种是导入外部数据

我们分为两个工作表来做，按前述方法新建一个sheet，在sheet1中，手动生成数据，在sheet2中导入外部数据。

（1）生成数据

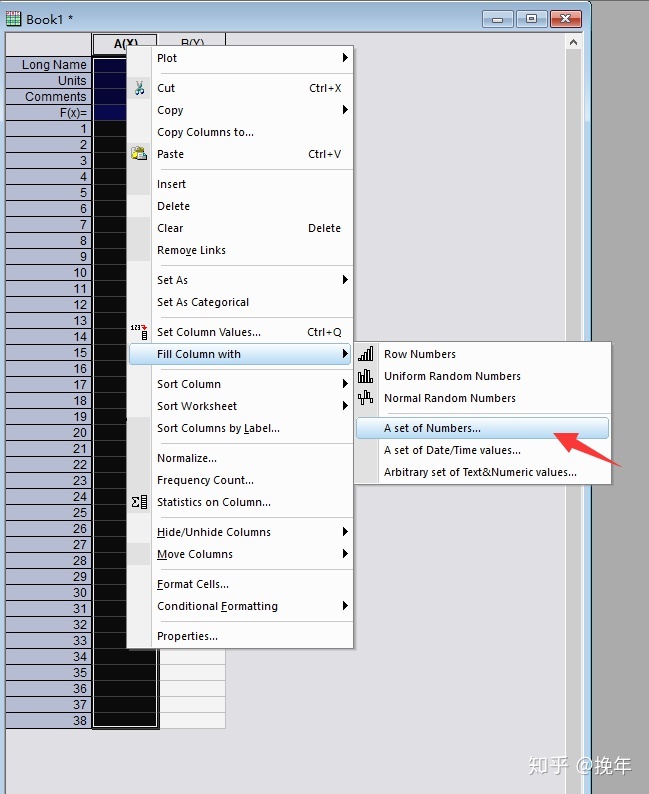

点击A（x）,选中A列，右键，选择填充-一组数据

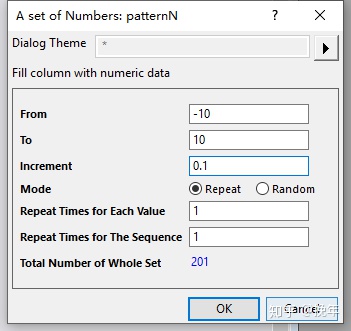

在弹出的对话框中填入如下数据

则A列数据填充完毕

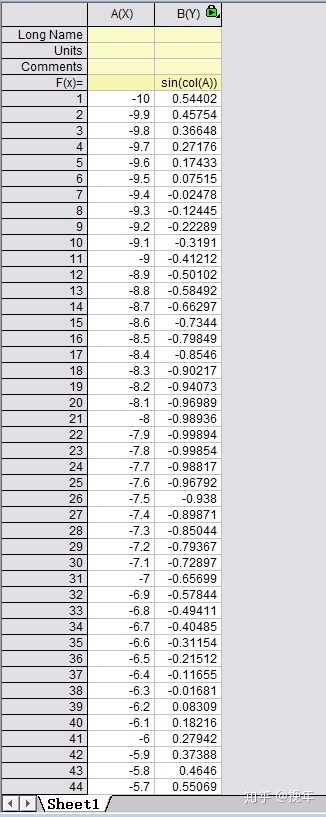

在B列的F（x）一栏中输入 sin(col(A))，回车得到B的数据，如下，数据自动生成完毕。

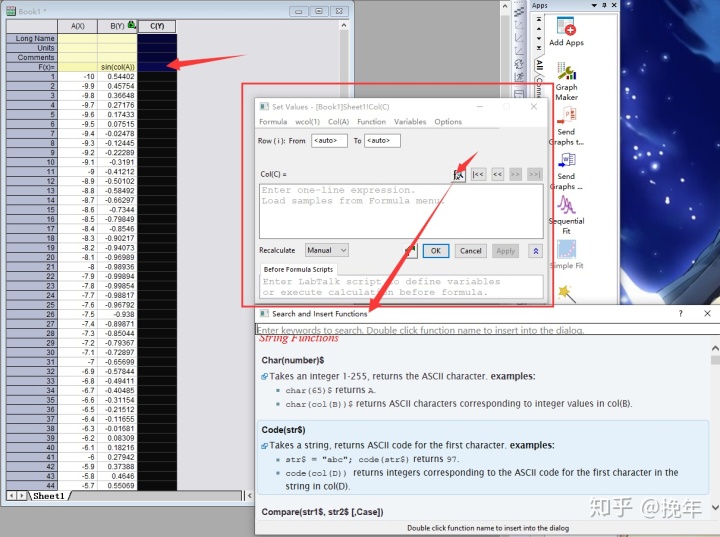

类似的，B列的函数栏可以选用其他的函数，例如，新建一个C列，在F（x）一栏中，右键，选择打开对话框，然后点击对话框中的放大镜这个按钮，可以调出可用函数集，进行选用即可。

（2）导入数据

在sheet2中，我们采用导入数据的方式进行数据创建。

在工具栏中，有这样几种数据导入方式：

Acsii码文件——可以用记事本打开的普通格式文件，每一行作为一个数据记录，每行之间用逗号、空格或TAB制表符作为分割，分为多个列

二进制文件（Binary）——大部分仪器软件采用的格式，

数据库文件（SQL）

我们以第一种Ascii码文件的导入为例，其他方式类似（当然除此之外还可以直接拖拽、复制粘贴等方式）

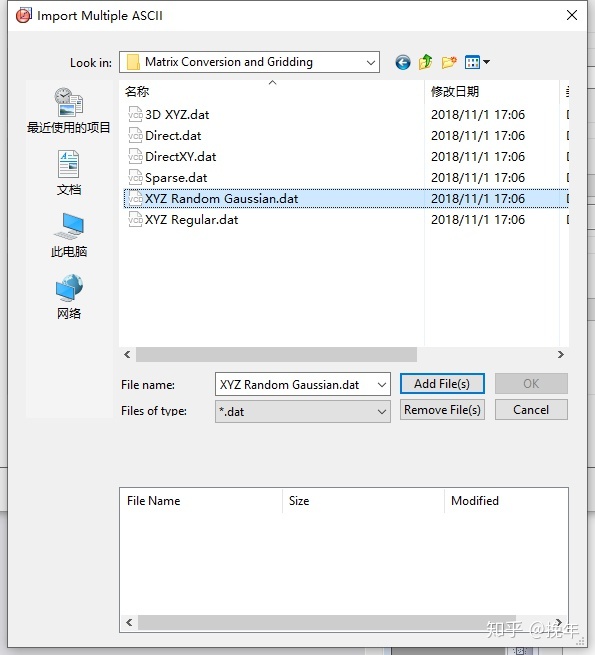

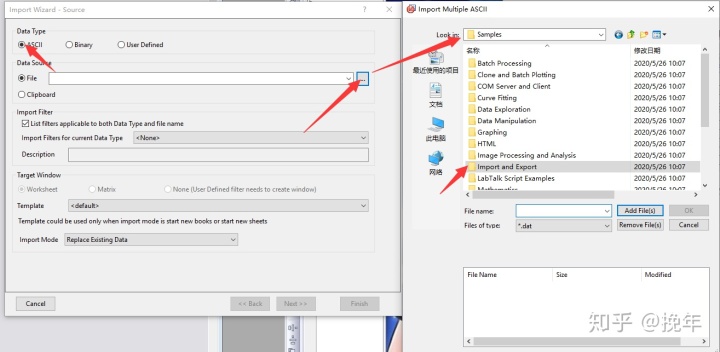

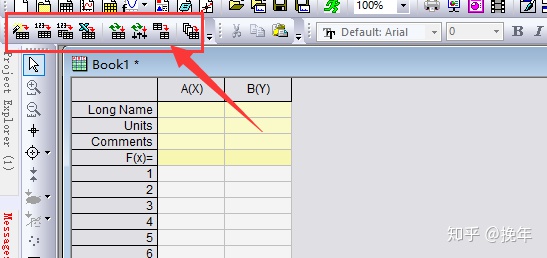

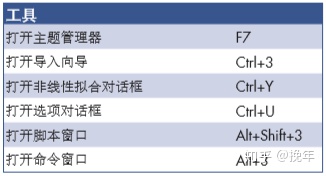

点击导入向导，即上图图标第一个，打开文件，选择Sample（位置在安装目录下，前文提到过），选择Matrix Conversion and Gridding文件夹（图中第四个红箭头指示有误）

选择XYZ Random Gaussian.dat 文件，点击add file，然后ok，

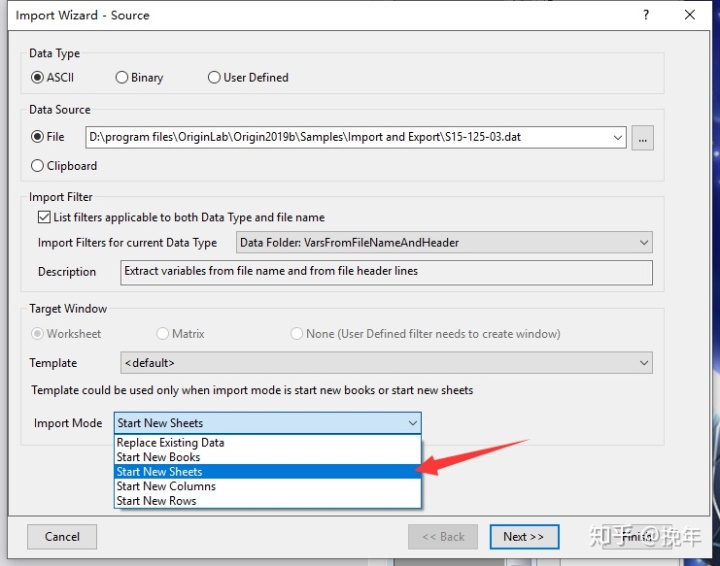

在向导对话框最后一栏，选择开始于新的工作表，点击下一步，选择默认直接完成。

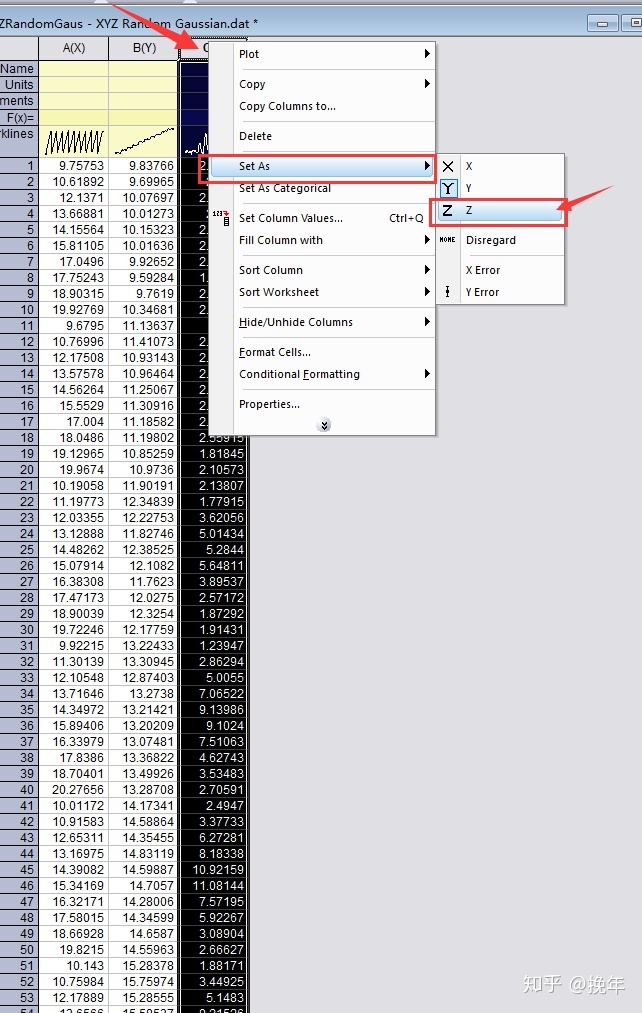

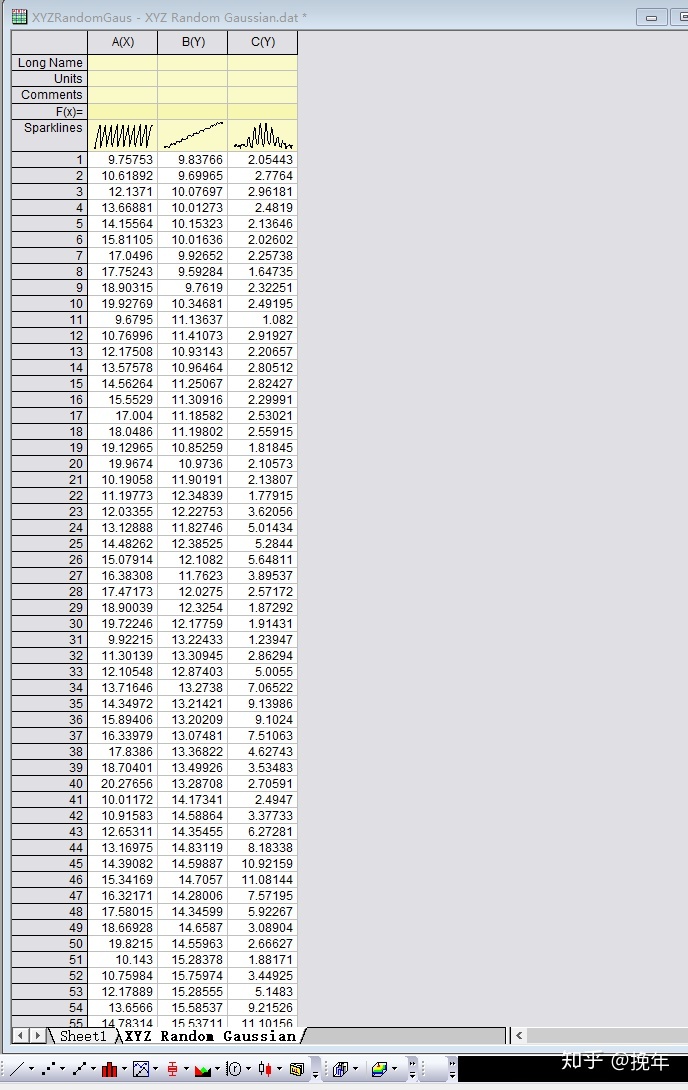

最后数据导入如图

2.4 绘图

数据曲线图主要包括二维图和三维图，其中二维图的占比在90%以上。本部分借用上文所生成或导入的两个工作表内的数据进行绘图。

2.4.1 二维绘图

（1）绘图

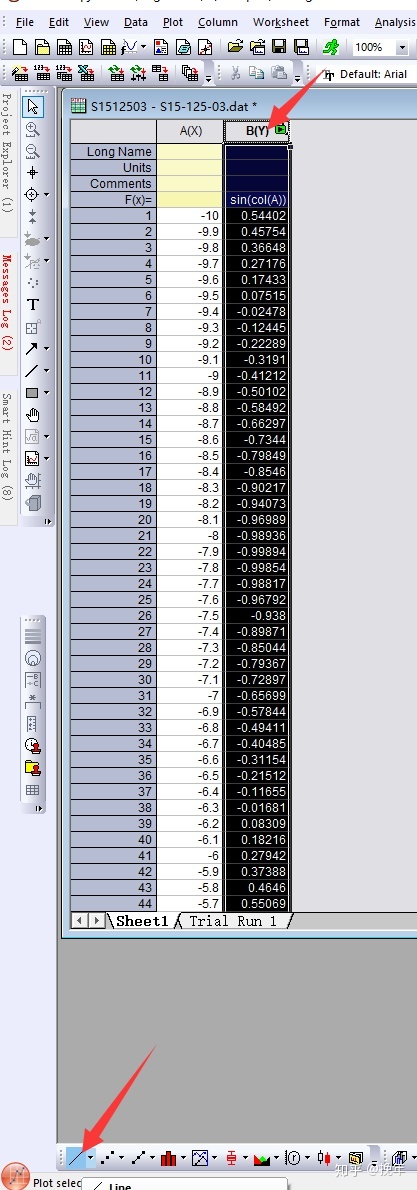

在sheet1中，选中B列数据，点击绘图工具栏（最下方）的折线图

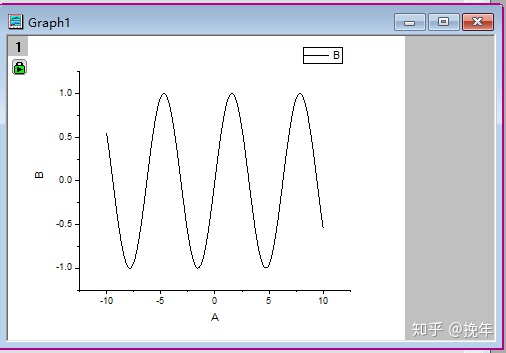

生成了折线图

（2）图形窗口的操作

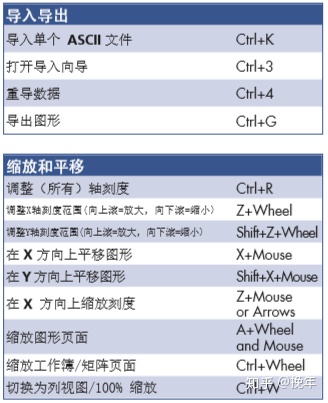

在英文输入状态下，按住Z，滚动鼠标滚轮，可以放大缩小X轴视图范围；

按住X，滚动鼠标滚轮，可以沿着X轴移动图像

若想对Y轴进行同样操作，可分别按shift+z和shift+x

Ctrl+R恢复原先布局

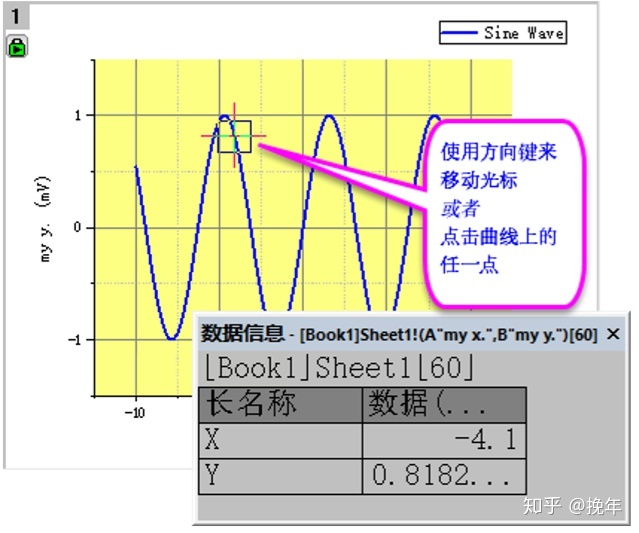

点击位于界面左边的工具工具栏上的数据读取器按钮

把光标置于曲线上。现在，你可以使用方向键在曲线上移动光标，读取数据点的坐标值。你也可以点击曲线上的任一位置来读取该点的坐标值。

（3）图像的编辑

回到工作表sheet1，在表头输入以下内容

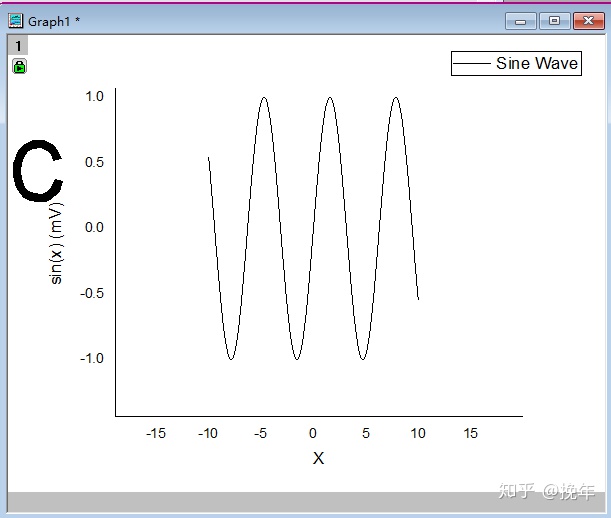

对应的，图象窗口会相应的改变

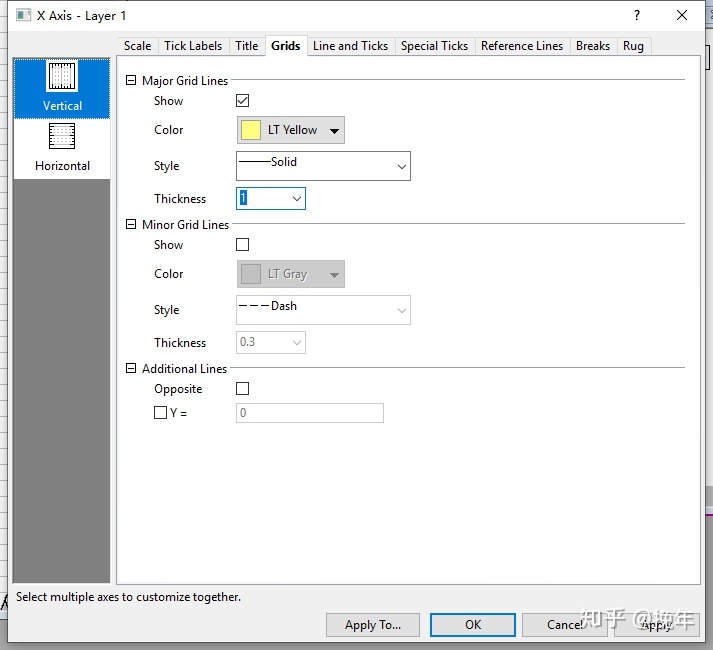

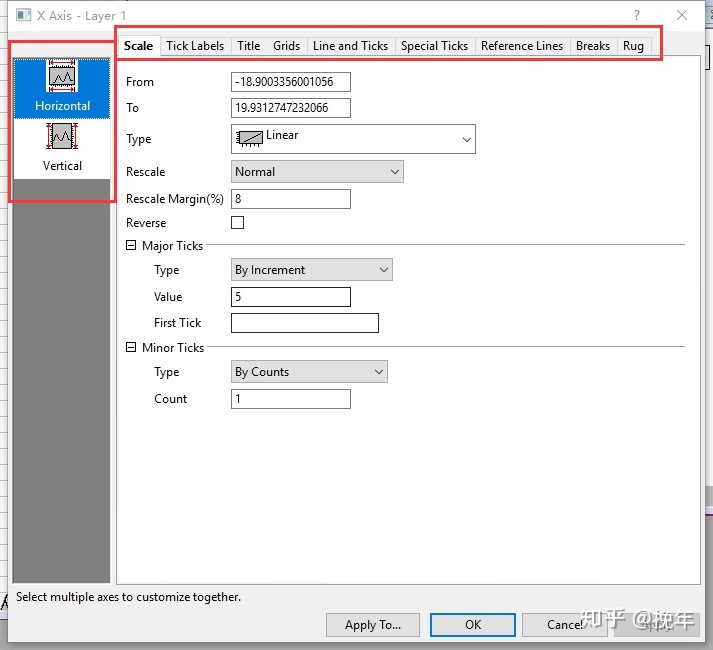

选中横坐标轴，双击，可进行坐标轴的修改

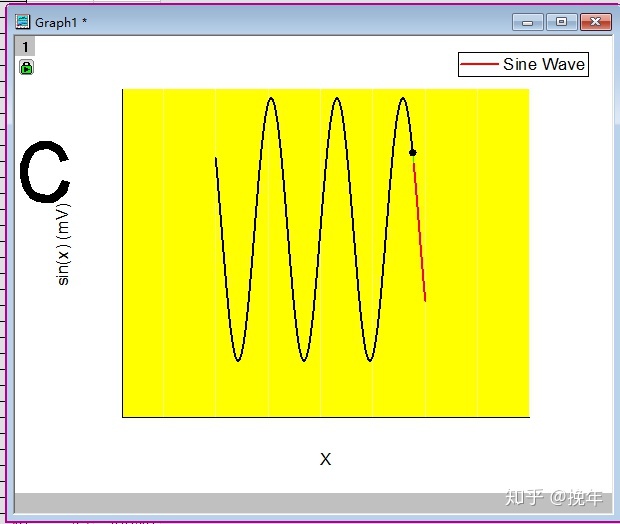

在此对话框中，左侧表示修改对象为横坐标轴还是纵坐标轴（也可以用ctrl键选中两者同时编辑），右侧上方选项卡是可修改的内容，包括范围、刻度线标签、标题、网格、轴线和刻度线等。例如，我们对网格进行修改，在左侧选择X轴，在右侧选项卡选中Grids，然后在颜色部分选择黄色，thickness部分选择1,点击APPLY观察图象窗口的变化。同理可对其他部分进行修改。
