EPLAN电气图实例-系统配置--交换机

上次回顾（完成了系统配置之PLC电气图）：

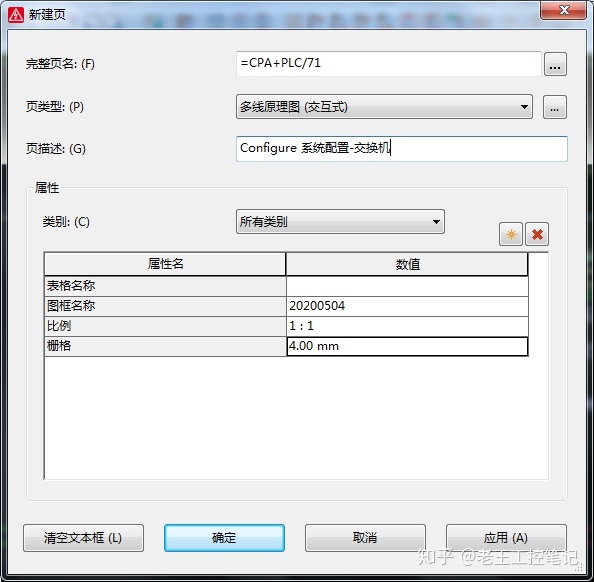

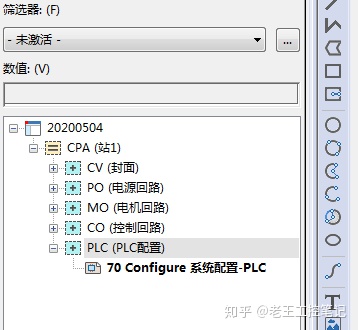

1.0 新建71页交换机电气图

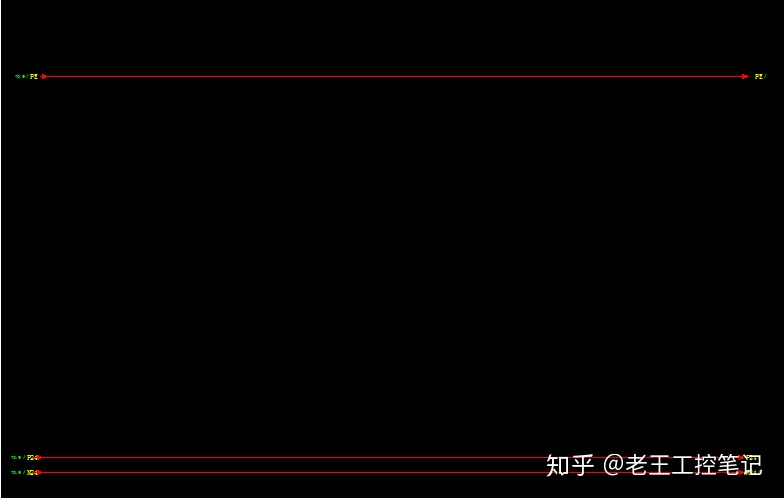

2.0 从70页啦过一条地线和24V电源，这里我把24V电路跟220V电路分来，上面用来走220或者380V，下面给24V低电压，这样接线时不容易看错，也可以倒过来，因为24V用的比较多放在上面会比较好看一点

3.0 现在要搞个交换机的结构图，我们这次用的MOXA的EDS-208（8口以太网），先从官网搜索型号，如下图下载2D_CAD
