本文介绍了反激电源的基本原理，包括反激电路结构、反激电源的一般组成，详细阐述了反激电源变压器作为储能电感的角色。通过一个应用实例，展示了输入滤波、整流电路、控制IC、辅助绕组以及输出闭环反馈等关键部分。同时，讨论了反激电源的3种工作模式：CCM、DCM和CRM，并分析了各自的特点。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文的笔记参考资料为，王兆安《电力电子技术》第五版，以及TI培训视频  邵革良《精通反激电源变压器设计》。

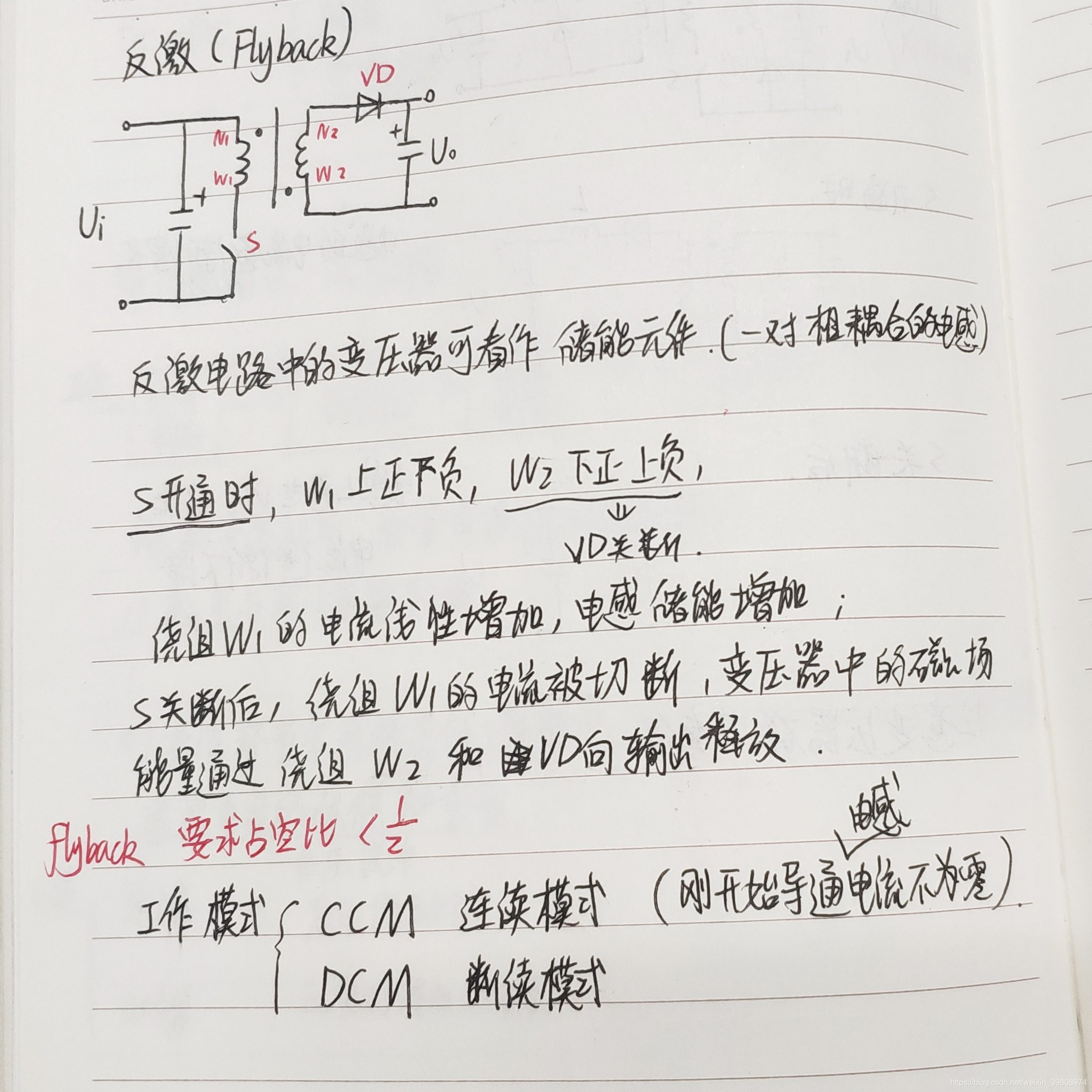

一、反激电路 原理部分



二、反激电源的一般结构

顺着箭头方向，依次是 EMI滤波器 -> 交流整流 -> 和反激拓扑。

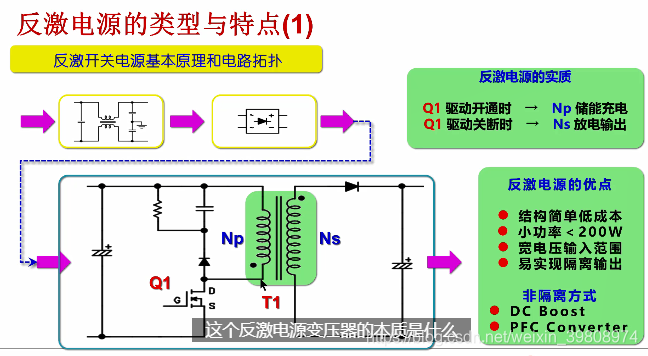

其中 反激电源变压器的本质 是一个储能电感。

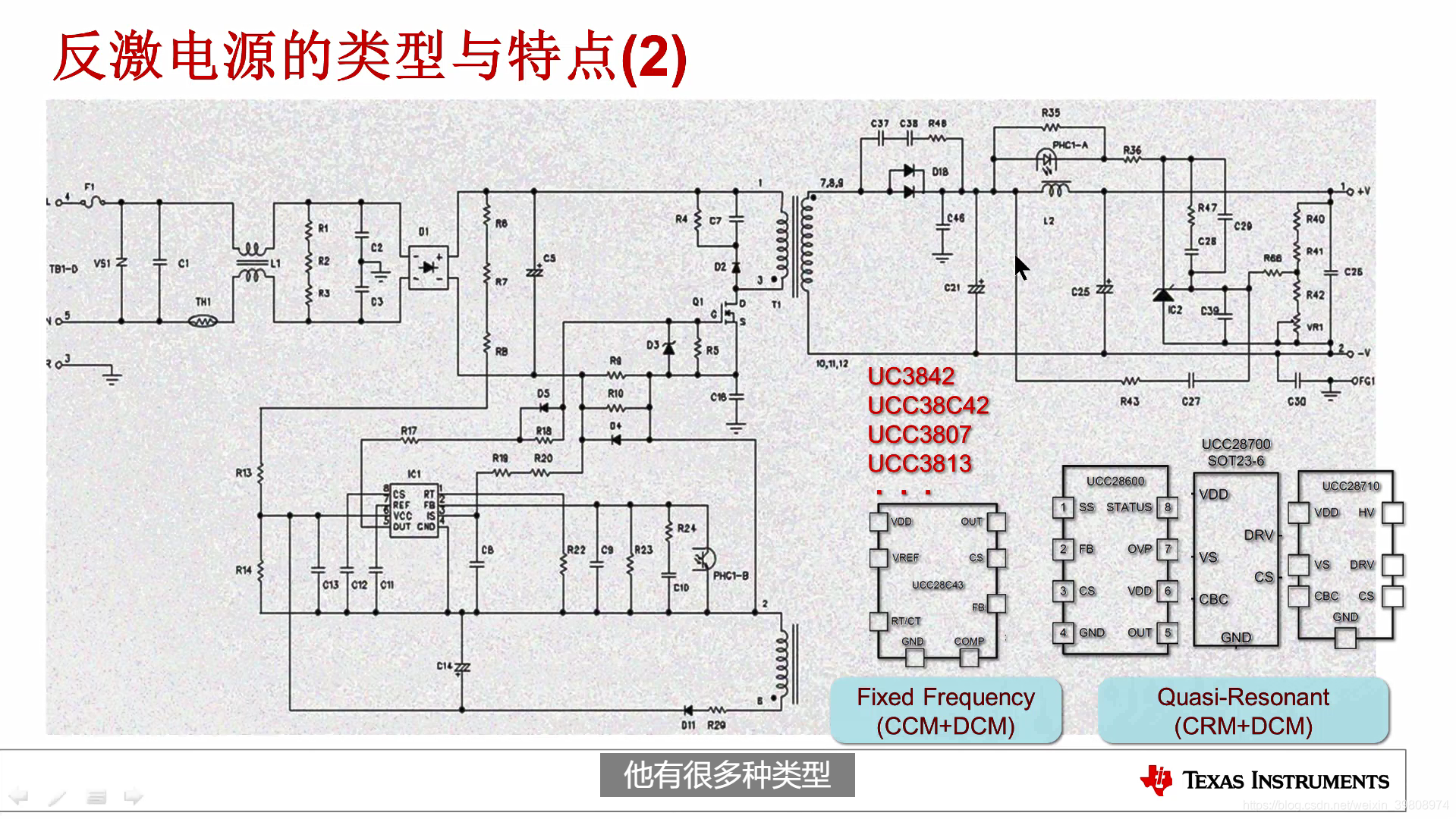

下图是一个应用实例

个各功能区介绍如下

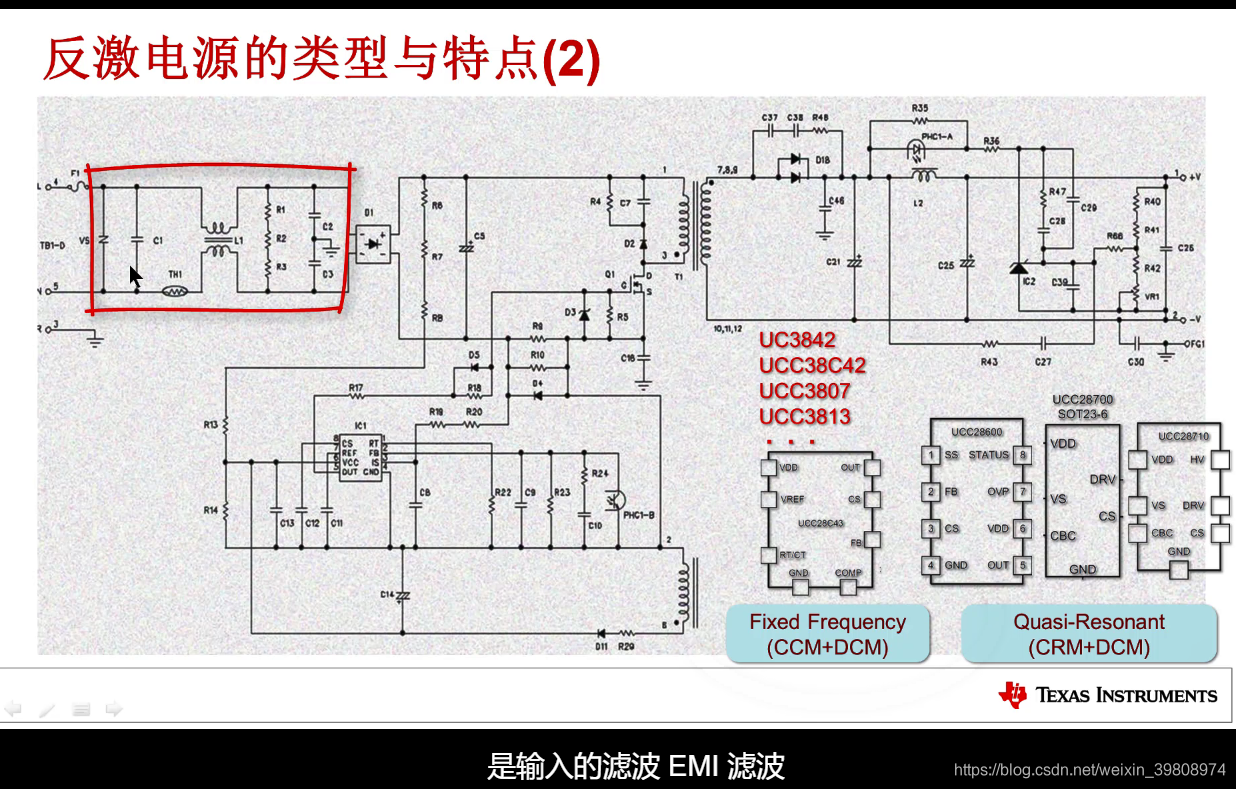

输入滤波

下方红框是整流电路
