前言

作者的工作主要聚焦于图数据的研究和分析，研究过程中，需要绘制一些样例图，手工做出来的不够美观，因此利用networkx做出样例图，可以让例子更加美观直白，所以写下这篇文章用于备用。

---

一、构图代码

主要分为几部分：

1. 构造节点，例子中构造了阿拉伯数字的7个节点，从0开始；
2. 构造关系，例子中egdes中的每个元素edge表示一条关系，分别表示了关系走向和权重；
3. 构造节点的位置，用于展示时固定位置；
4. 画节点、画节点属性、画关系。

利用networkx进行构图，代码如下。

import networkx as nx
import matplotlib.pyplot as plt

def main():
    G = nx.DiGraph()
    # 添加对应的边和点
    for i in range(0, 8):
        # 结点名称不能为str,desc为标签即结点名称
        G.add_node(i, desc='N'+str(i))
    # 添加边,参数name为边权值
    edges = [[0, 1, 1], [1, 2, 1], [2, 3, 1], [3, 4, 1], [4, 5, 1], [5, 6, 1], [6, 7, 1], [7, 0, 1]]
    for edge in edges:
        G.add_edge(edge[0], edge[1], name=edge[2])
    pos = [(0, 0), (4, 0), (4, 5), (3, 8),  (3, 5),  (1, 5),  (1, 8),  (0, 5)]
    # 按pos所定位置画出节点,无标签无权值
    nx.draw_networkx(G, pos, with_labels=None, node_color="tab:blue", edge_color="tab:green", node_size = 800)

    # 画出标签
    node_labels = nx.get_node_attributes(G, 'desc')
    nx.draw_networkx_labels(G, pos, labels=node_labels)

    # 画出边权值
    edge_labels = nx.get_edge_attributes(G, 'name')
    nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels)

    plt.title('fixed graph', fontsize=10)
    plt.show()
if __name__ == '__main__':
    main()

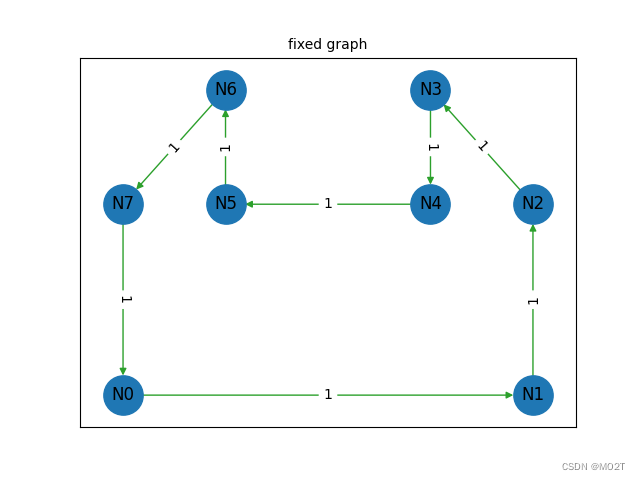

二、结果图示

1. 通过node_size参数可以调整节点的大小；
2. 通过node_color和edge_color可以分别调整节点和关系的颜色。
