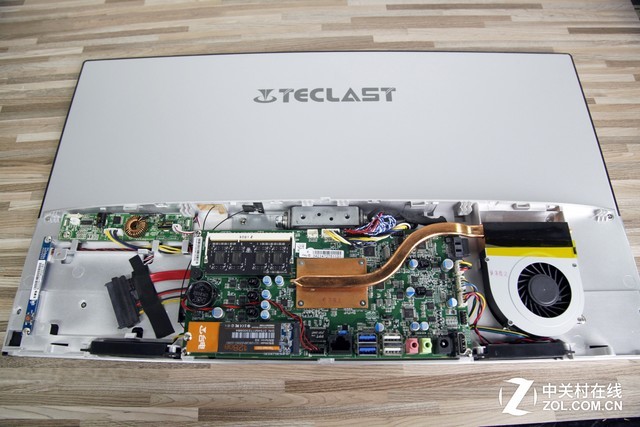

将底座取下，拧下底部螺丝，就可以拆开背后盖板，看到内部核心硬件区域了。

点击可查看大图

我们可以看到在左侧预留了一个2.5英寸硬盘位，并且预留了SATA和供电接口，方便扩展硬盘。

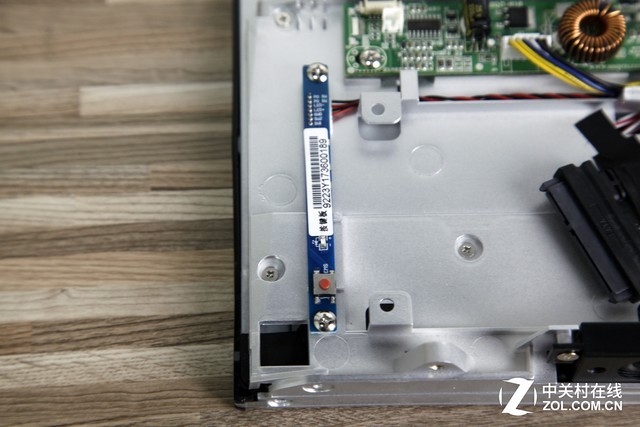

开关按键板

这里专门为开机按钮设计了一个小的电路板，并没有偷工减料成一个飞线按钮，让笔者感觉很欣慰。两颗螺丝固定，稳固性不用多说。

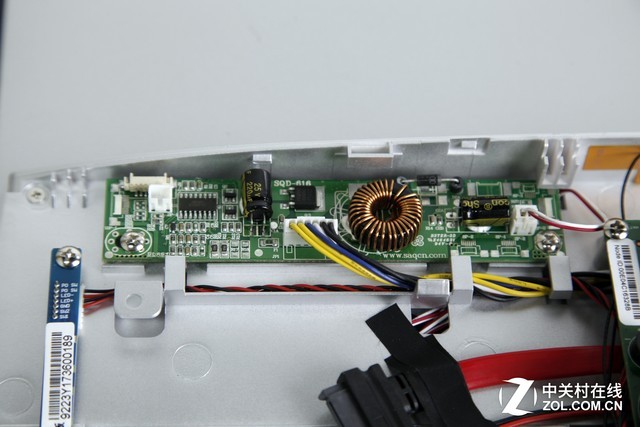

屏幕驱动板

这块小板为液晶屏幕的背光板，左侧黄蓝白黑接线为电源线，另一头连接主板取电，右侧的红白跳线为屏幕背光电源，另一头驱动屏幕背光LED灯。

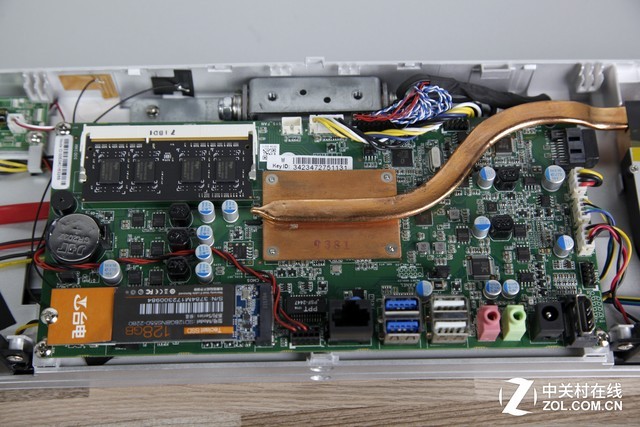

主板

这块区域是台电自行设计的主板，中间的铜制散热片下面压着的就是Intel赛扬J3455处理器，通过一根热管将热量传递到旁边的涡轮散热器中散出去。

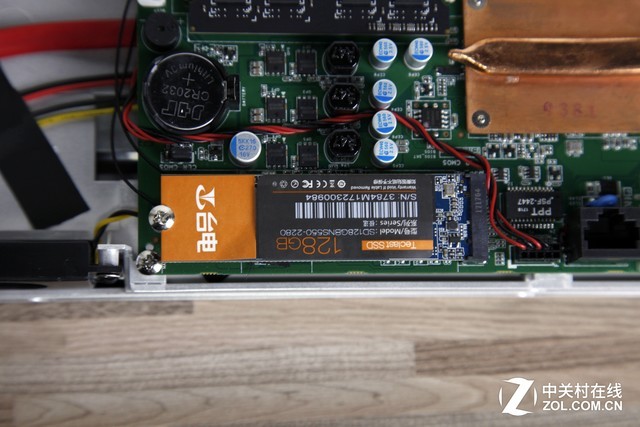

台电M.2 SSD

搭载了台电的M.2 SSD 128GB容量，SATA通道。

金泰克4G DDR3内存

为了更好的利用空间这里配置了一条金泰克4G DDR3 笔记本内存。

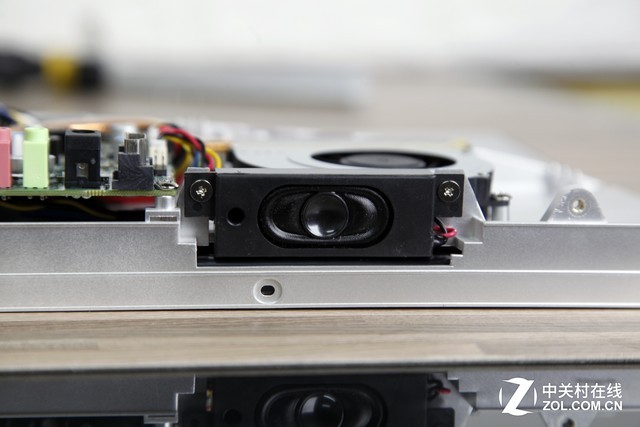

两个扬声器

机身底部有两个扬声器，不用外接音箱的情况下也可以够用。

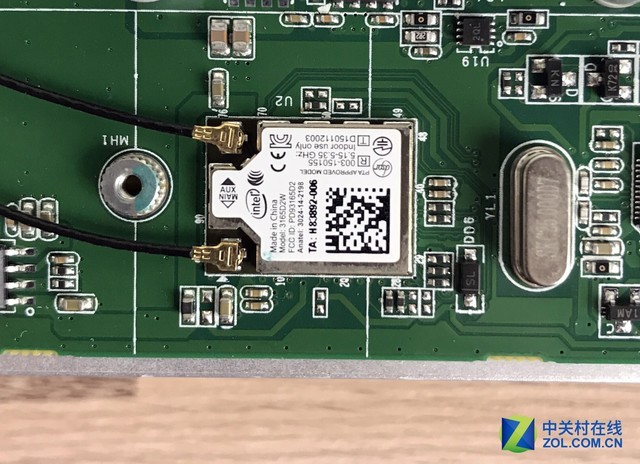

无线连接模块

Intel 3165无线模块，提供蓝牙和Wi-Fi无线功能支持。支持2.4 GHz和5 GHz双频段，最高速度433 Mbps，802.11ac无线传输协议；蓝牙版本为4.2。

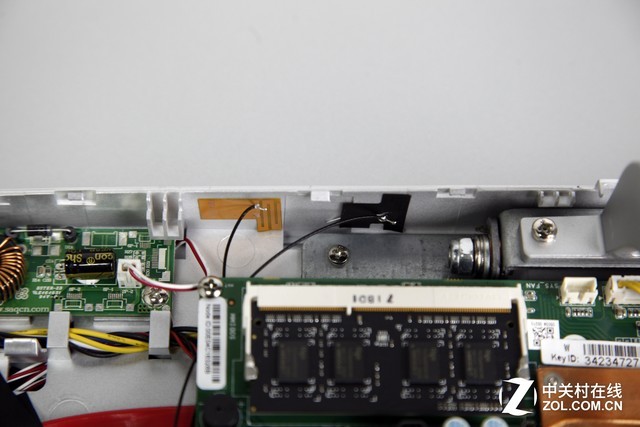

天线

天线被安置在了上方。

有线网络芯片

网卡芯片采用的是Realtek的RTL8111F千兆网卡，算是经典型号了。

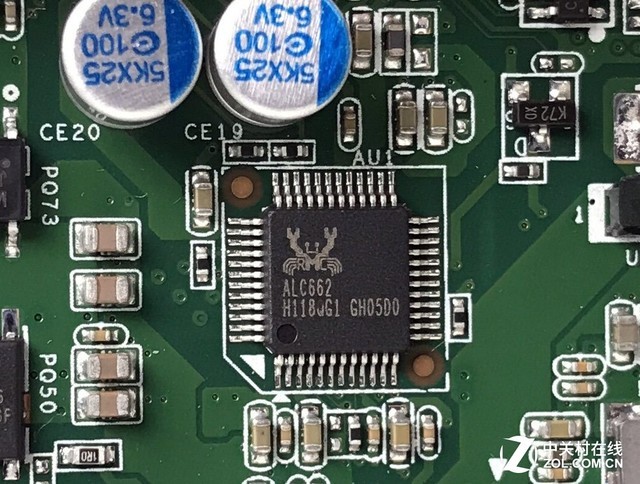

音频芯片

同样来自Realtek的ALC 662音频芯片。
