uml 工具_Rhapsody—MBSE 开发工具

AbsInt — 确保代码安全的静态性能分析工具

Rhapsody是基于UML/SysML的模型驱动开发集成环境，专注于嵌入式和实时系统。通过Rhapsody的模型驱动体系，可以快速地将应用模型部署到实时嵌入式操作系统。Rhapsody适应迭代设计与开发，软件开发可以在宿主机环境持续的执行和验证，继而生成嵌入式应用，下载到目标机进行测试。

Rhapsody同时提供了种类众多、功能强大的Add-Ons 扩展模块，满足客户不同的应用需求。针对嵌入式软件，Rhapsody支持C、C++、Java、C#及Ada语言，支持完整动态代码生成，仿真及目标环境执行功能。支持迭代开发及快速原型，便于快速交付高质量系统。

产品介绍

产品家族功能介绍

? Rational Rhapsody Architect for Systems Engineers: 是一个面向复杂系统工程项目的基于模型的系统工程(MBSE)环境

? Rational Rhapsody Architect for Software: 一个集成嵌入式软件开发环境，使用基于UML的建模功能来设计和开发嵌入式软件并使其可视化

? Rational Rhapsody Design Manager:整个工程团队协作、共享、审查和管理设计与模型环境

? Rational Rhapsody Designer for Systems Engineers: 将模拟和模型执行添加至 MBSE 环境，帮助启用对需求、架构和行为的早期验证功能

? Rational Rhapsody Developer: 通过模拟、行为代码生成和实时系统集成，开发和验证嵌入式软件应用程序环境

产品组成

? 支持从DOORS工具导入、管理并追踪需求。分析需求并追踪至设计、实现以及测试工件，有助于提交适合的产品并及时对需求变更做出响应

? 先进的需求影响分析，覆盖度分析

? 提供Synergy、RTC、CC等配置管理工具集成接口，支持并行开发与协作。提供例如DiffMerge等图形化的模型元素比较与合并工具

? 可扩展、可定制，有助于集成到您现有的流程或是第三方工具，支持并保护现有资产

? 通过ReporterPlus工具插件或IBM RPE提供可定制化文档自动生成

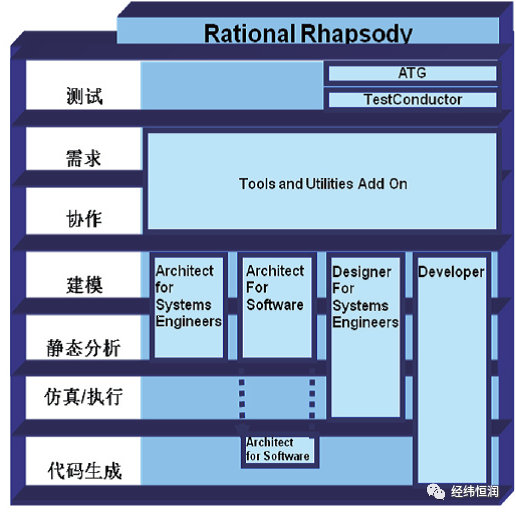

? IBM® Rational® Rhapsody®产品及扩展功能模块关系如下图所示

扩展功能模块介绍

? Rhapsody Tools and Utilities Add On

Rhapsody与外部环境的交互接口包，包含：

• ReporterPlus：基于模型可定制生成文档，满足公司及业界标准

• Gateway：提供先进的需求可追踪能力。基于需求管理工具的导入、管理并追踪需求

• Webify：可视化面板，支持快速原型测试

• XMI Toolkit：便于不同的支持XMI标准的工具之间的模型转换

• Siemens Teamcenter SE接口

• SOA (WSDL)支持

• Mathworks Simulink接口

? Rhapsody Test Conductor

基于模型测试工具模块：

• 遵循UML规范，基于场景的嵌入式测试生成和检验套件

• 应用UML顺序图定义测试

• 使用插桩、监视、驱动等测试技术

• 参数化表示测试用例行为

• 通过不同颜色给出错误报告

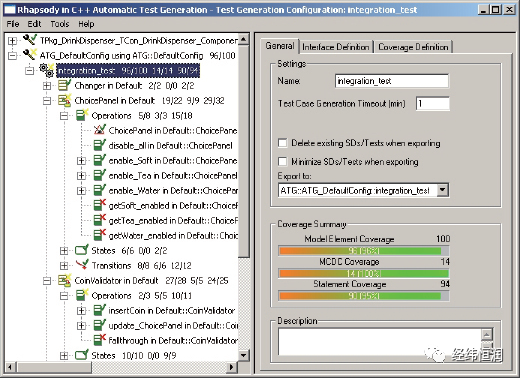

? Rhapsody Automatic Test Generation Add On

Rhapsody模型测试用例自动生成工具：

• 根据UML模型生成系统和软件的完整测试用例对于不同模块进行针对性测试，如：模型元素覆盖率测试，MC/DC覆盖率测试等

• 自动生成各种测试用例用于单元测试、集成测试、回归测试

• 提供测试用例的文本和XMI格式的输出

• 通过TestConductor提供白盒观察测试执行的窗口，形成一个灵活、可扩展、可跟踪的测试平台

? Rhapsody Developer Rules Composer and Rules Player Add Ons

提供代码生成定制化能力，模型转换引擎。

主要技术功能

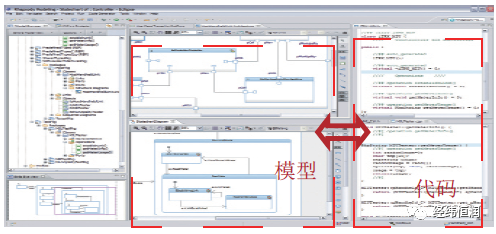

? 模型驱动的嵌入式软件开发支持，可视化逆向工程支持

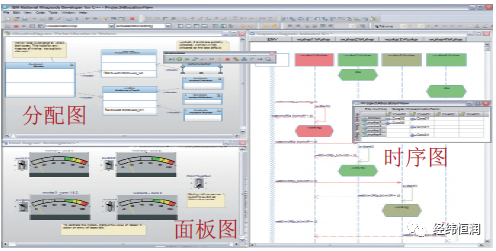

? 快速系统原型与仿真测试支持

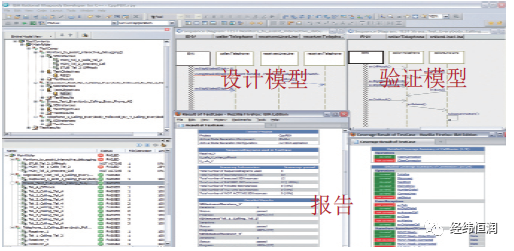

? 模型驱动的验证支持

? 基于模型的测试

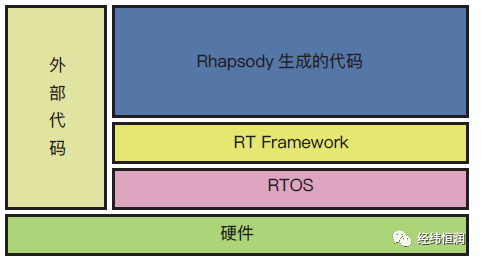

? 实时框架与动态模型代码关联支持

? AUTOSAR从概念到代码的工作流程

Rhapsody改进了对AUTOSAR标准的支持功能，使用统一建模语言(UML)一一来为与AUTOSAR RTE相集成的整个软件构件生成C代码。
