PPT内容

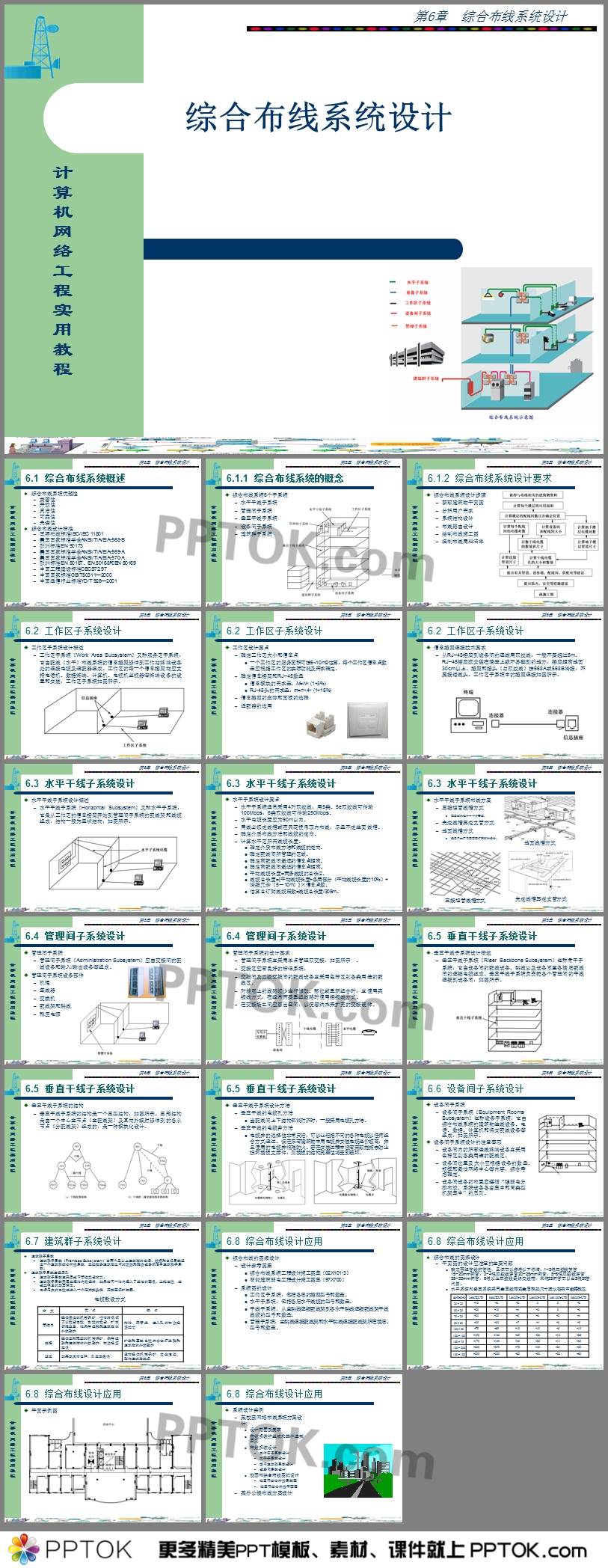

这是一个关于计算机网络工程实用教程ppt课件，主要介绍综合布线系统概述、工作区子系统设计、水平干线子系统设计、管理间子系统设计。欢迎点击下载哦。

综合布线系统设计

6.1 综合布线系统概述

综合布线系统优越性

兼容性

开放性

灵活性

可靠性

先进性

综合布线设计标准

国际布线标准ISO/IEC 11801

美国国家标准学会ANSI/TIA/EIA-568-B

欧洲标准EN 50173

美国国家标准学会ANSI/TIA/EIA-569-A

美国国家标准学会ANSI/TIA/EIA-570-A

欧洲标准EN 50167、EN 50168和EN 50169

中国工程建设标准CECS72:97

中国国家标准GB/T50311—2000

中国通信行业标准YD/T 926—2001

6.1.1 综合布线系统的概念

综合布线系统6个子系统

水平干线子系统

管理间子系统

垂直干线子系统

设备间子系统

建筑群子系统

6.1.2 综合布线系统设计要求

综合布线系统设计步骤

获取建筑物平面图

分析用户需求

系统结构设计

布线路由设计

绘制布线施工图

编制布线用料清单

6.2 工作区子系统设计

工作区子系统设计概述

工作区子系统(Work Area Subsystem)又称服务区子系统，它由配线(水平)布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机监视器等终端设备的设置和安装，工作区子系统如图所示。

6.2 工作区子系统设计

工作区设计要点

确定工作区大小和信息点

一个工作区的服务面积可按5~10m2估算，每个工作区信息点数量应根据工作区的实际功能及需求确定。

确定信息插座和RJ–45数量

信息模块的需求量：M=N (1+3%)

RJ-45头的需求量：m=n4 (1+15%)

信息插座的盒体和面板的选择

适配器的选用

6.2 工作区子系统设计

信息插座连接技术要求

从RJ–45插座到设备间的连线用双绞线，一般不要超过5m。RJ–45插座须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上。插座和插头(与双绞线)按568A或568B端接，不要接错线头。工作区子系统中的插座连接如图所示。

6.3 水平干线子系统设计

水平干线子系统设计概述

水平干线子系统(Horizontal Subsystem)又称水平子系统，它是从工作区的信息插座开始到管理间子系统的配线架和线缆组成，结构一般为星状结构，如图所示。

6.3 水平干线子系统设计

水平子系统设计要点

水平子系统通常采用4对双绞线，用5类、5e双绞线可传输100Mbps，6类双绞线可传输250Mbps。

水平电缆长度应为90m以内。

用线必须走线槽或在天花板吊顶内布线，尽量不走地面线槽。

确定介质布线方法和线缆的走向。

计算水平区所需线缆长度。

确定介质布线方法和线缆的走向。

确定配线间所管理的区域。

确定离配线间最远的信息点距离。

确定离配线间最近的信息点距离。

平均线缆长度=两条线缆的总长/2。

线缆总长度=[平均线缆长度+备用部分(平均线缆长度的10%)+端接冗余(5～10m)] ×信息点数。

估算总订购线缆箱数=线缆总长度/305m。

6.3 水平干线子系统设计

水平干线子系统布线方案

直接埋管线槽方式

在老式的设计中非常普遍。

先走线槽再走支管方式

地面线槽方式

适用于大开间或需要打隔断的场合。

6.4 管理间子系统设计

管理间子系统

管理间子系统(Administration Subsystem)应由交接间的配线设备和输入/输出设备等组成。

管理间子系统设备部件

机柜

集线器

交换机

配线架和跳线

稳压电源

6.4 管理间子系统设计

管理间子系统的设计要求

管理间子系统宜采用单点管理双交接，如图所示。

交接区应有良好的标记系统。

交接间及二级交接间的配线设备宜采用色标区别各类用途的配线区。

对楼层上的线路较少进行修改、移位或重新组合时，宜使用夹接线方式；在经常需要重组线路时使用插接线方式。

在交接场之间应留出空间，以便容纳未来扩充的交接硬件。

6.5 垂直干线子系统设计

垂直干线子系统设计概述

垂直干线子系统(Riser Backbone Subsystem)也称骨干子系统，它由设备间的配线设备、跳线以及设备间至各楼层配线间的连接电缆组成。垂直干线子系统负责把各个管理间的干线连接到设备间，如图所示。

6.5 垂直干线子系统设计

垂直干线子系统的结构

垂直干线子系统的结构是一个星型结构，如图所示。星形结构是由一个中心主节点(主配线架)及其向外辐射延伸到的各从节点(分配线架)组成的，是一种模块化设计。

6.5 垂直干线子系统设计

垂直干线子系统设计方法

垂直干线的电缆孔方法

当配线间上下结构都能对齐时，一般采用电缆孔方法。

垂直干线的电缆井方法

电缆井的选择性非常灵活，可以让粗细不同的各种电缆以任何组合方式通过。但在原有建筑物中用电缆井安装电缆造价较高，并且使用的电缆井很难防火。若在安装过程中没有采取措施去防止损坏楼板支撑件，则楼板的结构完整性将受到破坏。

6.6 设备间子系统设计

设备间子系统

设备间子系统(Equipment Rooms Subsystem)也称设备子系统，它由综合布线系统的建筑物进线设备、电话、数据、计算机和保安配线设备等组成，如图所示。

设备间子系统设计的注意事项

设备间内的所有进线终端设备宜采用色标区别各类用途的配线区。

设备间位置及大小应根据设备的数量、规模和最佳网络中心等内容，综合考虑确定。

设备间设备的布置应遵循“强弱电分排布放、系统设备各自集中和同类型机架集中”的原则。

6.7 建筑群子系统设计

建筑群子系统

建筑群子系统(Premises Subsystem)由两个及以上建筑物的电话、数据和电视系统组成一个建筑群综合布线系统，其连接各建筑物之间的缆线和配线设备都属于建筑群子系统。

建筑群子系统建设原则

建筑群子系统宜采用地下管道敷设方式。

建筑群子系统采用直埋沟内敷设时，如果在同一沟内埋入了其他的图像、监控电缆，应设立明显的共用标志。

电话局来的电缆应进入一个阻燃接头箱，再接至保护装置。

6.8 综合布线设计应用

综合布线的图纸设计

设计参考图集

综合布线系统工程设计施工图集(02X101-3)

智能建筑弱电工程设计施工图集(97X700)

系统图的设计

工作区子系统，包括各层的插座型号和数量。

水平子系统，包括各层水平线缆的型号和数量。

干线子系统，从主跳线连接配线架到各水平跳线连接配线架干线线缆的型号和数量。

管理子系统，主跳线连接配线架和水平跳线连接配线架所在楼层、型号和数量。

6.8 综合布线设计应用

综合布线的图纸设计

平面图的设计应注意的主要问题

确定预埋管线的管径，具体可以参考以下标准：1~2根双绞线穿管15~20mm钢管；3~4根双绞线穿管20~25mm钢管；5~8根双绞线穿管25~32mm钢管；8根以上双绞线最好走线槽；单根32钢管可以由2根20管代替。

水平系统和垂直系统采用金属线槽或金属梯架尺寸建议按表中数据确定。

6.8 综合布线设计应用

平面示例图

6.8 综合布线设计应用

系统设计实例

某校园网络布线系统方案设计

设计范围及要求

布线系统的组成和器件选择原则

布线系统设计

工作区子系统设计

水平子系统设计

楼间建筑群系统设计

设备间系统设计

校园网综合布线图纸设计

校园网综合布线系统图

校园网综合布线平面图

某办公楼布线方案设计
