本文详细介绍了S3C2440芯片的LCD控制器工作原理，包括从内存取像素数据、设置控制器时序、配合LCD信号以及调色板的概念。调色板允许通过索引获取颜色数据，减少内存需求。S3C2440支持TFT和STN LCD，主要关注TFT部分。在需要显示单一颜色时，可以通过修改FrameBuffer或利用临时调色板实现。
来源：韦东山嵌入式专栏_ARM裸机加强版维基教程
作者：韦东山
本文字数：839，阅读时长：1.2分钟
LCD控制器主要功能和需要的设置：
- 取：从内存(FrameBuffer)取出某个像素的数据；之后需要把FrameBuffer地址、BPP、分辨率告诉LCD控制器；
- 发：配合其它信号把FrameBuffer数据发给LCD；需要设置LCD控制器时序、设置引脚极性；
这里主要的难点就是如何配合其它信号，需要我们阅读LCD芯片手册，知道其时序要求，然后设置相应的LCD控制器。
先看下S3C2440芯片手册上的LCD控制器框图：
通过设置REGBANK(寄存器组)，LCDCDMA会自动(无需CPU参与)把内存上FrameBuffer里的数据，通过VIDPRCS发送到引脚VD[23:0]上，再配合VIDEOMUX引脚的控制信号，正确的显示出来。
S3C2440芯片手册介绍了LCD控制器支持TFT和STN两种LCD，我们常用的都是TFT材质的，因此主要看TFT相关的部分。
调色板的概念：
画油画的时候，通常先在调色板里配好想要的颜色，再用画笔沾到画布上作画。LCD控制器里也借用了这个概念，从FrameBuffer获得数据，这个数据作为索引从调色板获得对应数据，再发给电子枪显示出来。

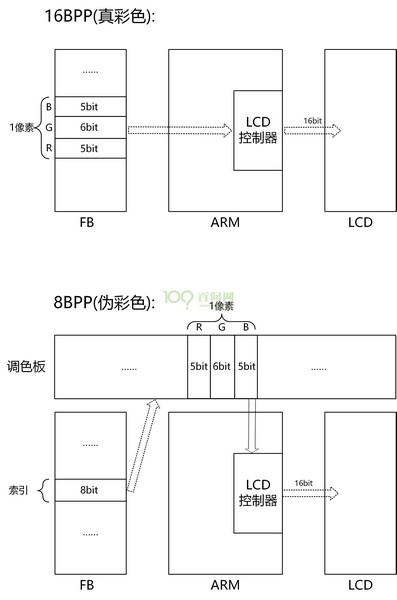

如图，假如是16BPP的数据，LCD控制器从FB取出16bit数据，显示到LCD上。
当如果想节约内存，对颜色要求也没那么高，就可以采用调色板的方式，调色板里存放了256个16bit的数据，FB只存放每个像素的索引，根据索引去调色板找到对应的数据传给LCD控制器，再通过电子枪显示出来。
假设现在想要LCD只显示一种颜色怎么办？
如果是16BPP/24BPP需要修改FB里面的数据，填充同一个值。
如果是8BPP可以修改FB为同一种颜色，也可以设置调色板为同一种颜色，对于S3C22440有个临时调色板的特性，一旦使用了临时调色板，不管FB里面是什么数据，都只调用临时调色板的数据。
