前言
Element-UI 技术揭秘系列第二篇。今日早读文章由Zoom架构师@黄轶授权分享。
@黄轶，慕课网明星讲师，better-scroll 作者，Vue.js 布道师，曾就职于百度和滴滴，目前在 Zoom 担任前端架构师，推进前后端分离架构方案，同时负责 Zoom 自研组件库。公号ID：老黄的前端私房菜
正文从这开始～～
当我们拿到一个 PC 端页面的设计稿的时候，往往会发现页面的布局并不是随意的，而是遵循的一定的规律：行与行之间会以某种方式对齐。对于这样的设计稿，我们可以使用栅格布局来实现。
早在 Bootstrap 一统江湖的时代，栅格布局的概念就已深入人心，整个布局就是一个二维结构，包括列和行， Bootstrap 会把屏幕分成 12 列，还提供了一些非常方便的 CSS 名让我们来指定每列占的宽度百分比，并且还通过媒体查询做了不同屏幕尺寸的适应。element-ui 也实现了类似 Bootstrap 的栅格布局系统，那么基于 Vue 技术栈，它是如何实现的呢？
需求分析
和 Bootstrap 12 分栏不同的是，element-ui 目标是提供的是更细粒度的 24 分栏，迅速简便地创建布局，写法大致如下：
aaa
bbb
...
这就是二维布局的雏形，我们会把每个列的内容写在之间，除此之外，我们还需要支持控制每个 所占的宽度自由组合布局；支持分栏之间存在间隔；支持偏移指定的栏数；支持分栏不同的对齐方式等。
了解了 element-ui Layout 布局组件的需求后，我们来分析它的设计和实现。
设计和实现
组件的渲染
回顾前面的例子，从写法上看，我们需要设计 2 个组件，el-row 和 el-col 组件，分别代表行和列；从 Vue 的语法上看，这俩组件都要支持插槽(因为在自定义组件标签内部的内容都分发到组件的 slot 中了)；从 HTML 的渲染结果上看，我们希望模板会渲染成：
class="el-row">
class="el-col">aaa
class="el-col">bbb class="el-row"> ...
想达到上述需求，组件的模板可以非常简单。
el-row 组件模板代码如下：
class="el-row">el-col 组件代码如下：
class="el-col">这个时候，新需求来了，我希望 el-row 和 el-col 组件不仅能渲染成 div，还可以渲染成任意我想指定的标签。
那么除了我们要支持一个 tag 的 prop 之外，仅用模板是难以实现了。
我们知道 Vue 的模板最终会编译成 render 函数，Vue 的组件也支持直接手写 render 函数，那这个需求用 render 函数实现就非常简单了。
el-row 组件：
render(h) {
return h(this.tag, {
class: [
'el-row',
]
}, this.$slots.default);
}
el-col 组件：
render(h) {
return h(this.tag, {
class: [
'el-col',
]
}, this.$slots.default);
}
其中，tag 是定义在 props 中的，h 是 Vue 内部实现的 $createElement 函数，如果对 render 函数语法还不太懂的同学，建议去看 Vue 的官网文档 render 函数部分。
了解了组件是如何渲染之后，我们来给 Layout 组件扩展一些 feature 。
分栏布局

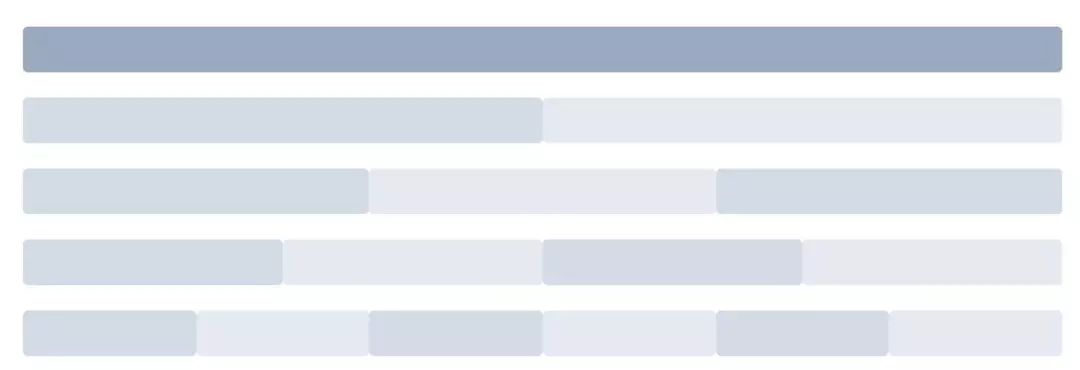

Layout 布局的主要目标是支持 24 分栏，即一行能被切成 24 份，那么对于每一个 el-col ，我们想要知道它的占比，只需要指定它在 24 份中分配的份数即可。
于是我们给刚才的示例加上一些配置：
:span="8">aaa
:span="16">bbb
...
来看第一行，第一列 aaa 占 8 份，第二列 bbb 占 16 份。总共宽度是 24 份，经过简单的数学公式计算，aaa 占总宽度的 1/3，而 bbb 占总宽度的 2/3，进而推导出每一列指定 span 份就是占总宽度的 span/24。
默认情况下 div 的宽度是 100% 独占一行的，为了让多个 el-col 在一行显示，我们只需要让每个 el-col 的宽占一定的百分比，即实现了分栏效果。设置不同的宽度百分比只需要设置不同的 CSS 即可实现，比如当某列占 12 份的时候，那么它对应的 CSS 如下：
.el-col-12 {
width: 50%
}
为了满足 24 种情况，element-ui 使用了 sass 的控制指令，配合基本的计算公式：
.el-col-0 {
display: none;
}
@for $i from 0 through 24 {
.el-col-#{$i} {
width: (1 / 24 * $i * 100) * 1%;
}
}
所以当我们给 el-col 组件传入了 span 属性的时候，只需要给对应的节点渲染生成对应的 CSS 即可，于是我们可以扩展 render 函数：
render(h) {
let classList = [];
classList.push(`el-col-${this.span}`);
return h(this.tag, {
class: [
'el-col',
classList
]
}, this.$slots.default);
}
这样只要指定 span 属性的列就会添加 el-col-${span} 的样式，实现了分栏布局的需求。
分栏间隔
对于栅格布局来说，列与列之间有一定间隔空隙是常见的需求，这个需求的作用域是行，所以我们应该给 el-row 组件添加一个 gutter 的配置，如下：
:gutter="20">
:span="8">aaa
:span="16">bbb
...
有了配置，接下来如何实现间隔呢？实际上非常简单，想象一下，2 个列之间有 20 像素的间隔，如果我们每列各往一边收缩 10 像素，是不是看上去就有 20 像素了呢。
先看一下 el-col 组件的实现：
computed: {
gutter() {
let parent = this.$parent;
while (parent && parent.$options.componentName !== 'ElRow') {
parent = parent.$parent;
}
return parent ? parent.gutter : 0;
}
},
render(h) {
let classList = [];
classList.push(`el-col-${this.span}`);
let style = {};
if (this.gutter) {
style.paddingLeft = this.gutter / 2 + 'px';
style.paddingRight = style.paddingLeft;
}
return h(this.tag, {
class: [
'el-col',
classList
]
}, this.$slots.default);
}
这里使用了计算属性去计算 gutter，其实是比较有趣的，它通过 $parent 往外层查找 el-row，获取到组件的实例，然后获取它的 gutter 属性，这样就建立了依赖关系，一旦 el-row 组件的 gutter 发生变化，这个计算属性再次被访问的时候就会重新计算，获取到新的 gutter。
其实，想在子组件去获取祖先节点的组件实例，我更推荐使用 provide/inject 的方式去把祖先节点的实例注入到子组件中，这样子组件可以非常方便地拿到祖先节点的实例，比如我们在 el-row 组件编写 provide：
provide() {
return {
row: this
};
}
然后在 el-col 组件注入依赖：
inject: ['row']
这样在 el-col 组件中我们就可以通过 this.row 访问到 el-row 组件实例了。
使用 provide/inject 的好处在于不论组件层次有多深，子孙组件可以方便地访问祖先组件注入的依赖。当你在编写组件库的时候，遇到嵌套组件并且子组件需要访问父组件实例的时候，避免直接使用 this. $parent，尽量使用 provide/inject，因为一旦你的组件嵌套关系发生变化，this.$parent 可能就不符合预期了，而 provide/inject 却不受影响(只要祖先和子孙的关系不变)。
在 render 函数中，我们会根据 gutter 计算，给当前列添加了 paddingLeft 和 paddingRight 的样式，值是 gutter 的一半，这样就实现了间隔 gutter 的效果。
那么这里能否用 margin 呢，答案是不能，因为设置 margin 会占用外部的空间，导致每列的占用空间变大，会出现折行的情况。
render 过程也是有优化的空间，因为 style 是根据 gutter 计算的，那么我们可以把 style 定义成计算属性，这样只要 gutter 不变，那么 style 就可以直接拿计算属性的缓存，而不用重新计算，对于 classList 部分，我们同样可以使用计算属性。组件 render 过程的一个原则就是能用计算属性就用计算属性。
再来看一下 el-col 组件的实现：
computed: {
style() {
const ret = {};
if (this.gutter) {
ret.marginLeft = `-${this.gutter / 2}px`;
ret.marginRight = ret.marginLeft;
}
return ret;
}
},
render(h) {
return h(this.tag, {
class: [
'el-row',
],
style: this.style
}, this.$slots.default);
}
由于我们是通过给每列添加左右 padding 的方式来实现列之间的间隔，那么对于第一列和最后一列，左边和右边也会多出来 gutter/2 大小的间隔，显然是不符合预期的，所以我们可以通过设置左右负 margin 的方式填补左右的空白，这样就完美实现了分栏间隔的效果。
偏移指定的栏数

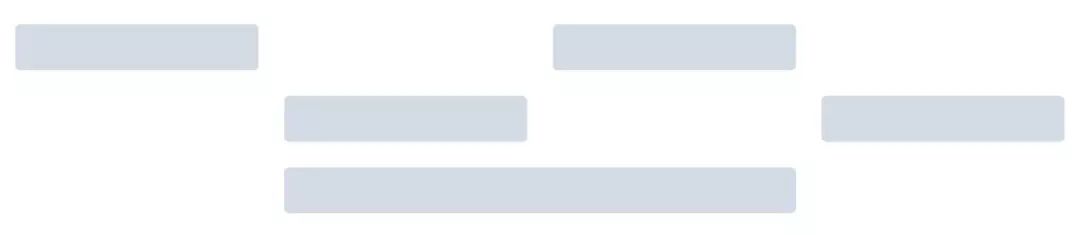

如图所示，我们也可以指定某列的偏移，由于作用域是列，我们应该给 el-col 组件添加一个 offset 的配置，如下：
:gutter="20">
:offset="8" :span="8">aaa
:span="8">bbb
...
直观上我们应该用 margin 来实现偏移，并且 margin 也是支持百分比的，因此实现这个需求就变得简单了。
我们继续扩展 el-col 组件：
render(h) {
let classList = [];
classList.push(`el-col-${this.span}`);
classList.push(`el-col-offset-${this.offset}`);
let style = {};
if (this.gutter) {
style.paddingLeft = this.gutter / 2 + 'px';
style.paddingRight = style.paddingLeft;
}
return h(this.tag, {
class: [
'el-col',
classList
]
}, this.$slots.default);
}
其中 offset 是定义在 props 中的，我们根据传入的 offset 生成对应的 CSS 添加到 DOM 中。element-ui 同样使用了 sass 的控制指令，配合基本的计算公式来实现这些 CSS 的定义：
@for $i from 0 through 24 {
.el-col-offset-#{$i} {
margin-left: (1 / 24 * $i * 100) * 1%;
}
}
对于不同偏移的分栏数，会有对应的 margin 百分比，就很好地实现分栏偏移需求。
对齐方式

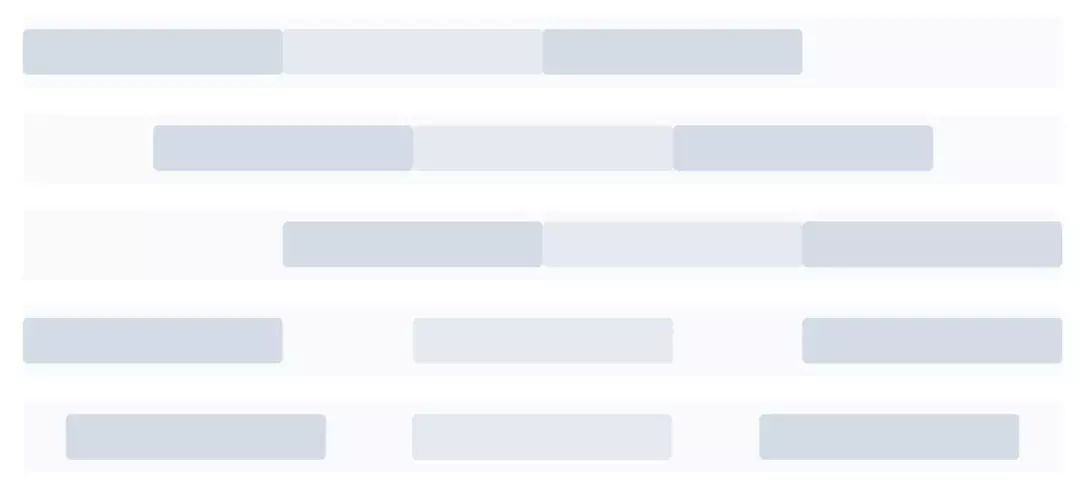

当一行分栏的总占比和没有达到 24 的时候，我们是可以利用 flex 布局来对分栏做灵活的对齐。
对于不同的对齐方式 flex 布局提供了 justify-content 属性，所以对于这个需求，我们可以对 flex 布局做一层封装即可实现。
由于对齐方式的作用域是行，所以我们应该给 el-row 组件添加 type 和 justify 的配置，如下：
type="flex" justify="center">
:span="8">aaa
:span="8">bbb
...
由于我们是对 flex 布局的封装，我们只需要根据传入的这些 props 去生成对应的 CSS，在 CSS 中定义 flex 的布局属性即可。
我们继续扩展 el-row 组件：
render(h) {
return h(this.tag, {
class: [
'el-row',
this.justify !== 'start' ? `is-justify-${this.justify}` : '',
{ 'el-row--flex': this.type === 'flex' }
],
style: this.style
}, this.$slots.default);
}
其中 type 和 justify 是定义在 props 中的，我们根据它们传入的值生成对应的 CSS 添加到 DOM 中，接着我们需要定义对应的 CSS 样式：
@include b(row) {
position: relative;
box-sizing: border-box;
@include utils-clearfix;
@include m(flex) {
display: flex;
&:before,
&:after {
display: none;
}
@include when(justify-center) {
justify-content: center;
}
@include when(justify-end) {
justify-content: flex-end;
}
@include when(justify-space-between) {
justify-content: space-between;
}
@include when(justify-space-around) {
justify-content: space-around;
}
}
}
element-ui 在编写 sass 的时候主要遵循的是 BEM 的命名规则，并且编写了很多自定义 @mixin 来配合样式名的定义。
这里我们来花点时间来学习一下它们，element-ui 的自定义 @mixin 定义在 pacakages/theme-chalk/src/mixins/ 目录中，我并不会详细解释这里面的关键字，如果你对 sass 还不熟悉，我建议在学习这部分内容的时候配合 sass 的官网文档看。
mixins/config.scss 中定义了一些全局变量：
$namespace: 'el';
$element-separator: '__';
$modifier-separator: '--';
$state-prefix: 'is-';
mixins/mixins.scss 中定义了 BEM 的自定义 @mixin，先来看一下定义组件样式的 @mixin b：
@mixin b($block) {
$B: $namespace+'-'+$block !global;
.#{$B} {
@content;
}
}
这个 @mixin 很好理解， $B 是内部定义的变量，它的值通过 $namespace+'-'+$block 计算得到，注意这里有一个 !global 关键字，它表示把这个局部变量变成全局的，意味着你也可以在其它 @mixin 中引用它。
通过 @include 我们就可以去引用这个 @mixin，结合我们的 case 来看：
@include b(row) {
// xxx content
}
会编译成：
.el-row {
// xxx content
}
再来看表示修饰符的 @mixin m：
@mixin m($modifier) {
$selector: &;
$currentSelector: "";
@each $unit in $modifier {
$currentSelector: #{$currentSelector + & + $modifier-separator + $unit + ","};
}
@at-root {
#{$currentSelector} {
@content;
}
}
}
这里是允许传入的 $modifier 有多个，所以内部用了 @each， & 表示父选择器， $selector 和 $currentSelector 是内部定义的 2 个局部变量，结合我们的 case 来看：
@mixin b(row) {
@include m(flex) {
// xxx content
}
}
会编译成：
.el-row--flex {
// xxx content
}
有同学可能会疑问，难道不是：
.el-row {
.el-row--flex {
// xxx content
}
}
其实并不是，因为我们在该 @mixin 的内部使用了 @at-root 指令，它会把样式规则定义在根目录下，而不是嵌套在其父选择器下。
最后来看一下表示同级样式的 @mixin when：
@mixin when($state) {
@at-root {
&.#{$state-prefix + $state} {
@content;
}
}
}
这个 @mixin 也很好理解，结合我们的 case 来看：
@mixin b(row) {
@include m(flex) {
@include when(justify-center) {
justify-content: center;
}
}
}
会编译成：
.el-row--flex.is-justify-center {
justify-content: center;
}
关于 BEM 的 @mixin，常用的还有 @mixin e，用于定义组件内部一些子元素样式的，感兴趣的同学可以自行去看。
再回到我们的 el-row 组件的样式，我们定义了几种flex 布局的对齐方式，然后通过传入不同的 justify 来生成对应的样式，这样我们就很好地实现了灵活对齐分栏的需求。
响应式布局
element-ui 参照了 Bootstrap 的响应式设计，预设了五个响应尺寸：xs、sm、md、lg 和 xl。
允许我们在不同的屏幕尺寸下，设置不同的分栏配置，由于作用域是列，所以我们应该给 el-col 组件添加 xs xs、sm、md、lg 和 xl 的配置，如下：
type="flex" justify="center">
:xs="8" :sm="6" :md="4" :lg="3" :xl="1">aaa
:xs="4" :sm="6" :md="8" :lg="9" :xl="11">bbb
:xs="4" :sm="6" :md="8" :lg="9" :xl="11">ccc
:xs="8" :sm="6" :md="4" :lg="3" :xl="1">ddd
...
同理，我们仍然是通过这些传入的 props 去生成对应的 CSS，在 CSS 中利用媒体查询去实现响应式。
我们继续扩展 el-col 组件：
render(h) {
let classList = [];
classList.push(`el-col-${this.span}`);
classList.push(`el-col-offset-${this.offset}`);
['xs', 'sm', 'md', 'lg', 'xl'].forEach(size => {
classList.push(`el-col-${size}-${this[size]}`);
});
let style = {};
if (this.gutter) {
style.paddingLeft = this.gutter / 2 + 'px';
style.paddingRight = style.paddingLeft;
}
return h(this.tag, {
class: [
'el-col',
classList
]
}, this.$slots.default);
}
其中，xs、sm、md、lg 和 xl 是定义在 props 中的，实际上 element-ui 源码还允许传入一个对象，可以配置 span 和 offset，但这部分代码我就不介绍了，无非就是对对象的解析，添加对应的样式。
我们来看一下对应的 CSS 样式，以 xs 为例：
@include res(xs) {
.el-col-xs-0 {
display: none;
}
@for $i from 0 through 24 {
.el-col-xs-#{$i} {
width: (1 / 24 * $i * 100) * 1%;
}
.el-col-xs-offset-#{$i} {
margin-left: (1 / 24 * $i * 100) * 1%;
}
}
}
这里又定义了表示响应式的 @mixin res，我们来看一下它的实现：
@mixin res($key, $map: $--breakpoints) {
// 循环断点Map，如果存在则返回
@if map-has-key($map, $key) {
@media only screen and #{inspect(map-get($map, $key))} {
@content;
}
} @else {
@warn "Undefeined points: `#{$map}`";
}
}
这个 @mixns 主要是查看 $map 中是否有 $key，如果有的话则定义一条媒体查询规则，如果没有则抛出警告。
$map 参数的默认值是 $--breakpoints，定义在 pacakges/theme-chalk/src/common/var.scss 中：
$--sm: 768px !default;
$--md: 992px !default;
$--lg: 1200px !default;
$--xl: 1920px !default;
$--breakpoints: (
'xs' : (max-width: $--sm - 1),
'sm' : (min-width: $--sm),
'md' : (min-width: $--md),
'lg' : (min-width: $--lg),
'xl' : (min-width: $--xl)
);
结合我们的 case 来看：
@include res(xs) {
.el-col-xs-0 {
display: none;
}
@for $i from 0 through 24 {
.el-col-xs-#{$i} {
width: (1 / 24 * $i * 100) * 1%;
}
.el-col-xs-offset-#{$i} {
margin-left: (1 / 24 * $i * 100) * 1%;
}
}
}
会编译成：
@media only screen and (max-width: 767px) {
.el-col-xs-0 {
display: none;
}
.el-col-xs-1 {
width: 4.16667%
}
.el-col-xs-offset-1 {
margin-left: 4.16667%
}
// 后面循环的结果太长，就不贴了
}
其它尺寸内部的样式定义规则也是类似，这样我们就通过媒体查询定义了各个屏幕尺寸下的样式规则了。通过传入 xs、sm 这些属性的值不同，从而生成不同样式，这样在不同的屏幕尺寸下，可以做到分栏的占宽不同，很好地满足了响应式需求。
基于断点的隐藏类
Element 额外提供了一系列类名，用于在某些条件下隐藏元素，这些类名可以添加在任何 DOM 元素或自定义组件上。
我们可以通过引入单独的 display.css：
import 'element-ui/lib/theme-chalk/display.css';
它包含的类名及其含义如下：
hidden-xs-only - 当视口在 xs 尺寸时隐藏
hidden-sm-only - 当视口在 sm 尺寸时隐藏
hidden-sm-and-down - 当视口在 sm 及以下尺寸时隐藏
hidden-sm-and-up - 当视口在 sm 及以上尺寸时隐藏
hidden-md-only - 当视口在 md 尺寸时隐藏
hidden-md-and-down - 当视口在 md 及以下尺寸时隐藏
hidden-md-and-up - 当视口在 md 及以上尺寸时隐藏
hidden-lg-only - 当视口在 lg 尺寸时隐藏
hidden-lg-and-down - 当视口在 lg 及以下尺寸时隐藏
hidden-lg-and-up - 当视口在 lg 及以上尺寸时隐藏
hidden-xl-only - 当视口在 xl 尺寸时隐藏
我们来看一下它的实现，看一下 display.scss：
.hidden {
@each $break-point-name, $value in $--breakpoints-spec {
&-#{$break-point-name} {
@include res($break-point-name, $--breakpoints-spec) {
display: none !important;
}
}
}
}
实现很简单，对 $--breakpoints-spec 遍历，生成对应的 CSS 规则，$--breakpoints-spec 定义在 pacakges/theme-chalk/src/common/var.scss 中：
$--breakpoints-spec: (
'xs-only' : (max-width: $--sm - 1),
'sm-and-up' : (min-width: $--sm),
'sm-only': "(min-width: #{$--sm}) and (max-width: #{$--md - 1})",
'sm-and-down': (max-width: $--md - 1),
'md-and-up' : (min-width: $--md),
'md-only': "(min-width: #{$--md}) and (max-width: #{$--lg - 1})",
'md-and-down': (max-width: $--lg - 1),
'lg-and-up' : (min-width: $--lg),
'lg-only': "(min-width: #{$--lg}) and (max-width: #{$--xl - 1})",
'lg-and-down': (max-width: $--xl - 1),
'xl-only' : (min-width: $--xl),
);
我们以 xs-only 为例，编译后生成的 CSS 规则如下：
.hidden-xs-only {
@media only screen and (max-width:767px) {
display: none !important;
}
}
本质上还是利用媒体查询定义了这些 CSS 规则，实现了在某些屏幕尺寸下隐藏的功能。
总结
其实 Layout 布局还支持了其它一些特性，我不一一列举了，感兴趣的同学可以自行去看。Layout 布局组件充分利用了数据驱动的思想，通过数据去生成对应的 CSS，本质上还是通过 CSS 满足各种灵活的布局。
学习完这篇文章，你应该彻底弄懂 element-ui Layout 布局组件的实现原理，并且对 sass 的 @mixin 以及相关使用到的特性有所了解，对组件实现过程中可以优化的部分，应该有自己的思考。
