最近做gitbook知识库，gitbook知识库只支持markdown格式的文件，流程图只能用markdown重新画，下面出一个简单的markdown流程图模板，

基本语句：

tag=>type: content:>url

• tag就是元素名字，

• type是这个元素的类型，有6中类型，分别为：

元素说明：

• 开始(椭圆形)：start

• 结束(椭圆形)：end

• 操作(矩形)：operation

• 多输出操作(矩形)：parallel

• 条件判断(菱形)：condition

• 输入输出(平行四边形)：inputoutput

• 预处理/子程序(圣旨形)：subroutine

• content就是在框框中要写的内容，注意type后的冒号与文本之间一定要有个空格。

• url是一个连接，与框框中的文本相绑定

关键字

• yes/true：condition类型变量连接时，用于分别表示yes条件的流向

• no/false：同上，表示否定条件的流向

• left/right：表示连线出口在节点位置(默认下面是出口，如op3)，可以跟condition变量一起用：cond(yes,right)

• path1/path2/path3：parallel变量的三个出口路径(默认下面是出口)

节点状态

  为节点设置不同的状态，可以通过不同的颜色显示，其中状态包括下面6个，含义如英文所示，

• past

• current

• future

• approved

• rejected

• invalid

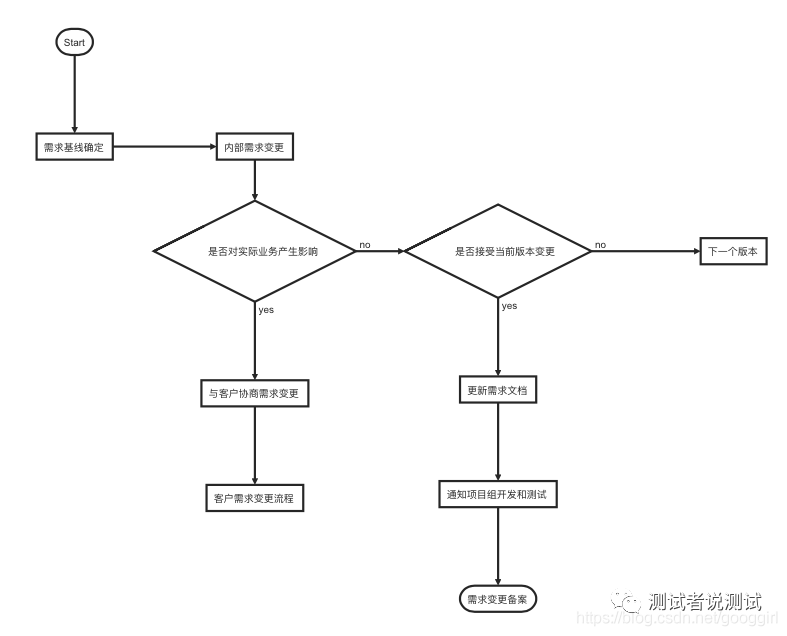

下面是一个通用的需求变更流程

```flow

st=>start: Start

e=>end: 需求变更备案

op1=>operation: 需求基线确定|past

op2=>operation: 内部需求变更|current

op3=>operation: 下一个版本|current

op4=>operation: 与客户协商需求变更|current

op5=>operation: 更新需求文档|current

op6=>operation: 通知项目组开发和测试|current

op7=>operation: 客户需求变更流程|current

cond1=>condition: 是否对实际业务产生影响

cond2=>condition: 是否接受当前版本变更

st->op1(right)->op1(right)->op2->cond1

cond1(no)->cond2

cond1(yes)->op4->op7

cond2(yes)->op5

cond2(no)->op3

op5->op6

op6->e

```
