第十一章 标志寄存器

有这样 3 种作用的特殊的寄存器，在 8086CPU 种被称为标志寄存器：

• 用来存储相关指令的某些执行结果；
• 用来为 CPU 执行相关指令提供行为依据；
• 用来控制 CPU 的相关工作方式。

8086CPU 的标志寄存器有 16 位，其中存储的信息通常被称为程序状态字(PSW)。

flag 寄存器是按位起作用的，即每一位都有专门的含义，区别于其他存放数据的寄存器。

11.1 ZF 标志

flag 的第 6 位，零标志位。记录相关指令执行后，结果是否为 0，是则 zf=1，反之，zf=0。

在 8086CPU 的指令集种，有的指令是影响标志寄存器的逼入，add、sub、mul、div、inc、or、and 等，大多是运算指令；有的指令的执行对标志寄存器没有影响，比如，mov、push、pop等，大多是传送指令。

11.2 PF 标志

flag 的第 2 位，奇偶标志位。记录相关指令执行后，其结果的所有 bit 位中 1 的个数是否为偶数。若 1 的个数位偶数，pf=1，若为奇数，那么 pf=0。

11.3 SF 标志

flag 的第 7 位，符号标志位。记录相关指令执行后，其结果是否为负。若结果为

负，sf=1；否则 sf=0。

11.4 CF 标志

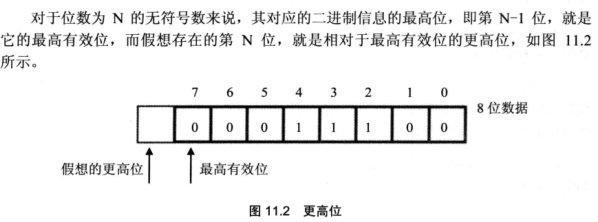

flag 的第 0 位，进位标志位。一般情况下，在进行无符号运算时，它记录了运算结果的最高有效位向更高有效位的进位值，或从更高位的借位值。

11.5 OF 标志

flag 的第 11 位，标志溢出位。一般情况下，OF 记录了有符号数运算的结果是否发生了溢出。若发生了溢出，则 OF=1；反之，OF=0。

注意：CF 是对无符号数运算有意义的标志位，OF 则是对有符号数运算有意义的标志位。

11.6 adc 指令

adc 是带进位加法指令，利用 CF 记录进位值。

格式：adc ax,bx

功能：(ax)=(ax)+(bx)+CF

11.7 sbb 指令

sbb 是带进位减法指令，利用 CF 记录进位值。

格式：sbb ax,bx

功能：(ax)=(ax)-(bx)-CF

11.8 cmp 指令

mcp 是比较指令，功能相当于减法指令，只是不保存结果。

格式：cmp ax,ax

功能：做 (ax)-(ax) 的运算，但并不在 ax 中保存。

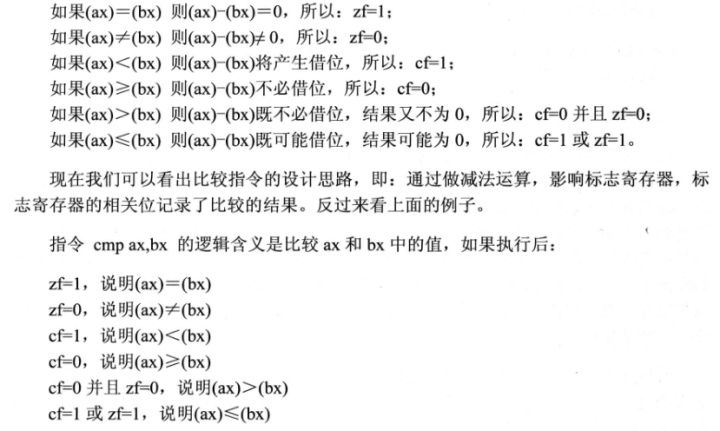

通过 cmp 执行后，相关标志位的变化：

cmp 指令既可以对无符号数进行比较，也可以对有符号数进行比较。

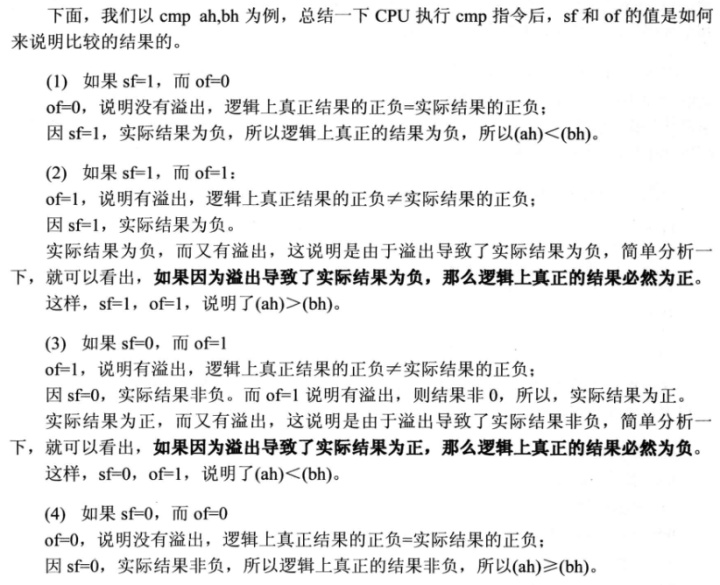

以 cmp ah,bh 为例，总逛街 CPU 执行 cmp 指令后，sf 和 of 的值是如何说明比较结果的：

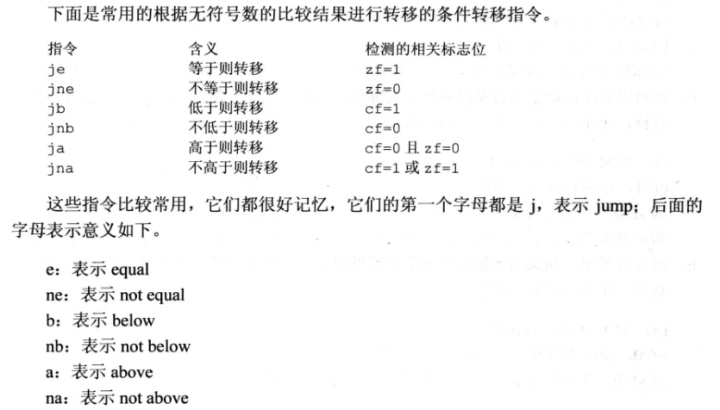

11.9 检测比较结果的条件转移指令

转移指的是它能够修改 IP，条件指的是它可以根据某种条件，决定是否修改。

将 cmp 和条件转移指令配合起来使用。

11.10 DF 标志和串传送指令

flag 的第 10 位，方向标志位。在串处理指令中，控制每次操作后 si、di 的增减。

• df=0，每次操作后 di、si 递增；
• df=1，每次操作后 di、si 递减。

串传送指令 movsb，相当于：

((es)*16+(di))=((ds)*16+(si))
if df=0:
    (si)=(si)+1
    (di)=(di)+1
if df=1:
    (si)=(si)-1
    (di)=(di)-1

#汇编描述：
mov es:[di],byte ptr ds:[si];  8086 并不支持的这样的指令，仅作描述
if df=0:
    inc si
    inc di
if df=1:
    dec si
    dec di

movsb 的功能是将 ds:si 指向的内存单元中的字节送入 es:di 中，然后根据寄存器 df 位的值，将 si 和 di 递增或递减。

串传送指令 movsw，相当于：

#汇编描述：
mov es:[di],word ptr ds:[si];  8086 并不支持的这样的指令，仅作描述
if df=0:
    add si,2
    add di,2
if df=1:
    sub si,2
    sub di,2

movsw 的功能是将 ds:si 指向的内存字单元中的字送入 es:di 中，然后根据寄存器 df 位的值，将 si 和 di 递增 2 或递减 2。

一般来说，movsb 和 movsw 都和 rep 配合使用，rep movsb。功能是：

s:movsb
  loop s

11.11 pushf 和 popf

pushf 的功能是将标志寄存器的值压栈，而 popf 是从栈中弹出数据，送入标志寄存器中。

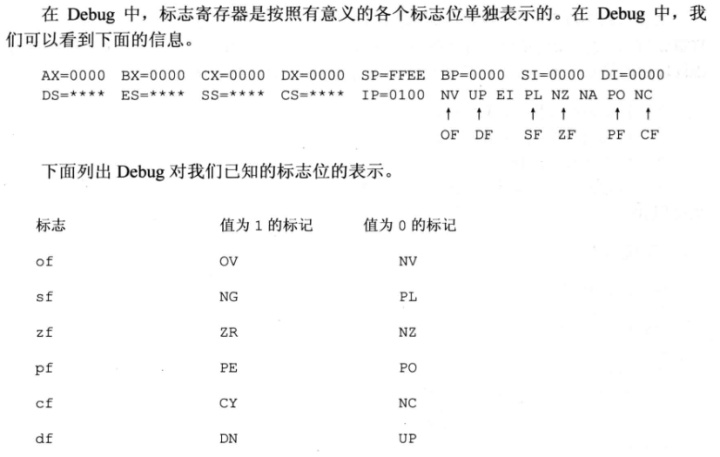

11.12 标志寄存器在 Debug 中的表示
