contourf:填充二维等高线

contourf(Z):绘制Z矩阵的填充等高线,尽力分析一下简单的二维等高线是如何绘制的,

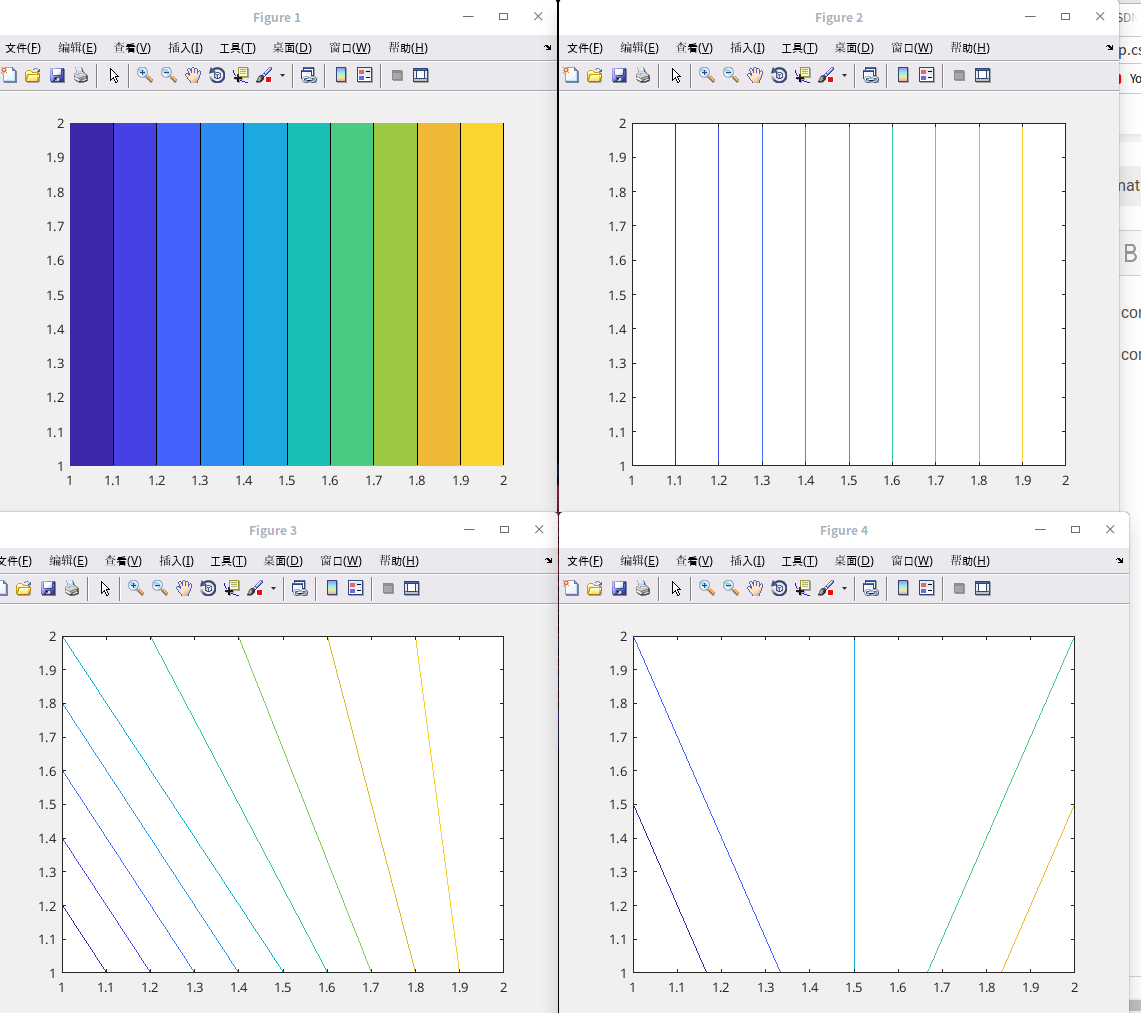

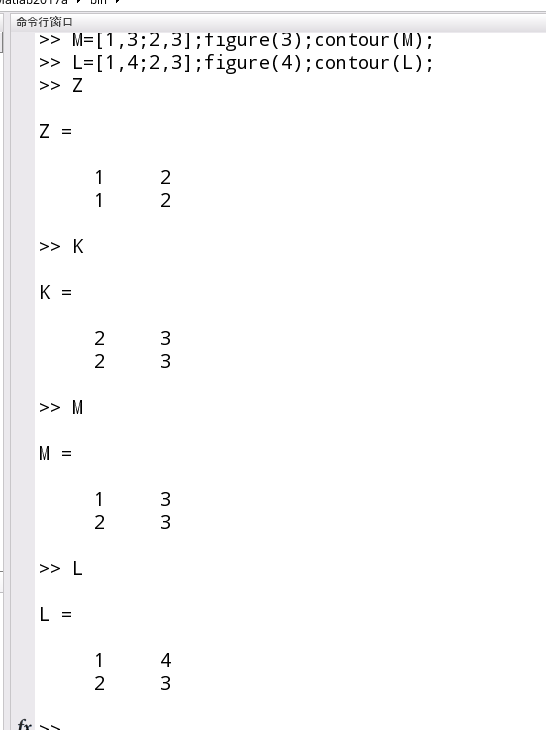

如图的四个矩阵分别绘制等高线图1,2,3,4

可以分析出来,例如第三个图: (M12-M11)/(M22-M21)即为响应的变化比例,第一差值变化0.2,相应的第二差值变化0.1,反映在图像上就是应该过(1.1,1.2), (1.2,1.4)

contourf(z,n):

以n个等高层级绘制矩阵Z的等高线图,其中n为标量

contourf(Z,v):

绘制矩阵 Z 的等高线图，其中等高线位于单调递增向量 v 中指定的数据值。要在特定值位置显示单个等高线，请将 v 定义为一个二元素向量，并且两个元素都等于所需的等高线层级。例如，要在 k 层级绘制等高线，请使用 contour(Z,[k k])。指定向量 v 可将 LevelListMode 属性设置为 manual。
