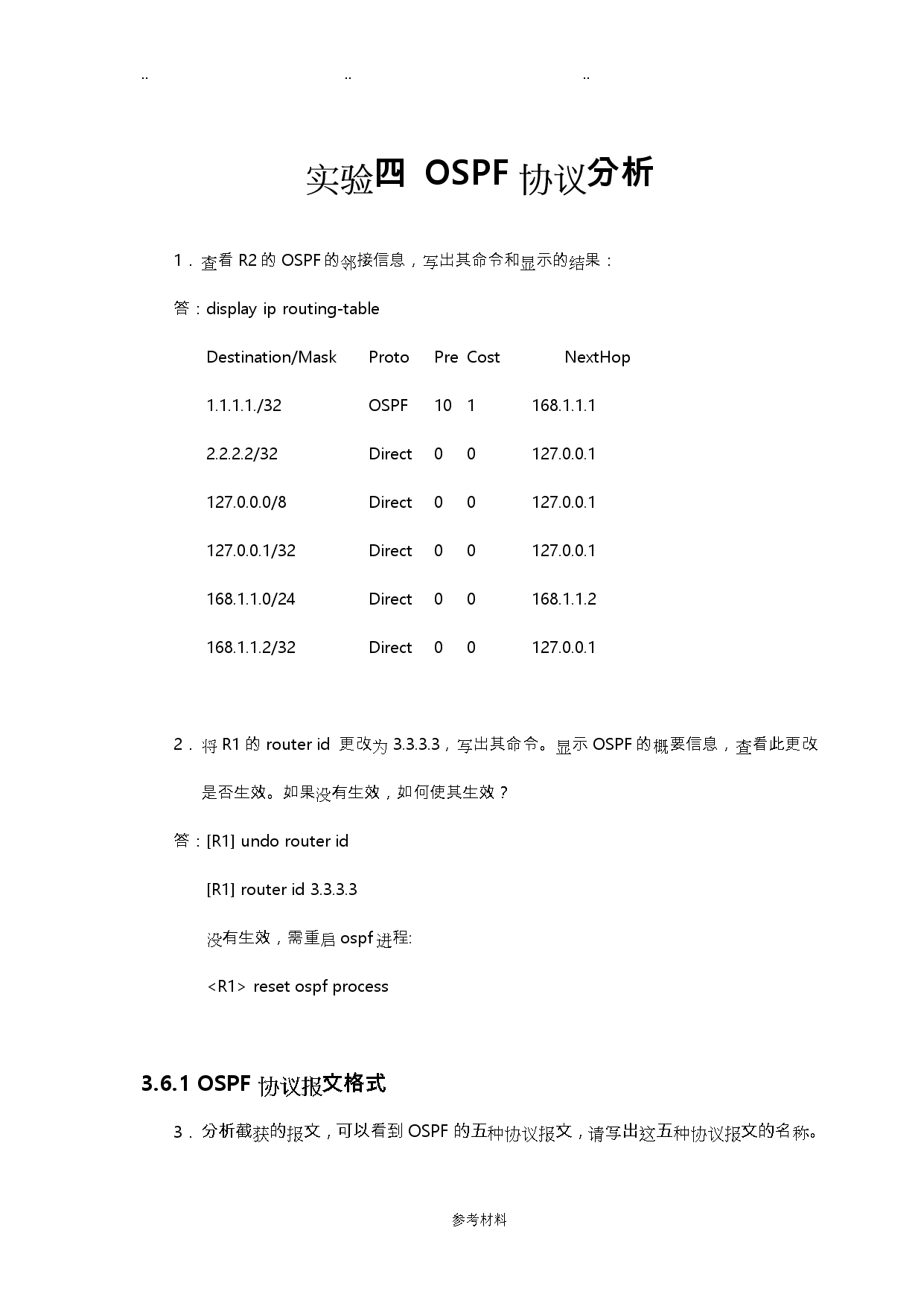

.. .. ..实验四 OSPF协议分析1． 查看R2的OSPF的邻接信息，写出其命令和显示的结果：答：display ip routing-table Destination/Mask Proto Pre Cost NextHop 1.1.1.1./32 OSPF 10 1 168.1.1.1 2.2.2.2/32 Direct 0 0 www.wenku365.com 127.0.0.0/8 Direct 0 0 www.wenku365.com www.wenku365.com/32 Direct 0 0 www.wenku365.com 168.1.1.0/24 Direct 0 0 168.1.1.2 168.1.1.2/32 Direct 0 0 www.wenku365.com2． 将R1的router id 更改为3.3.3.3，写出其命令。显示OSPF的概要信息，查看此更改是否生效。如果没有生效，如何使其生效？答：[R1] undo router id [R1] router id 3.3.3.3 没有生效，需重启ospf进程: reset ospf process3.6.1 OSPF协议报文格式3． 分析截获的报文，可以看到OSPF的五种协议报文，请写出这五种协议报文的名称。并选择一条Hello报文，写出整个报文的结构(OSPF首部及Hello报文体)。答： HELLO报文、DB Description报文、LS Request报文、LS Update报文和LS Acknowledge报文。 OSPF Header Version: 2 Message Type: Hello Packet (1) Packet Length: 48 Source OSPF Router: 1.1.1.1 Area ID: 0.0.0.0 (Backbone) Checksum: 0x4d92 [correct] Auth Type: Null (0) Auth Data (none): 0000000000000000 OSPF Hello Packet Network Mask: 255.255.255.0 Hello Interval [sec]: 10 Options: 0x02 ((E) External Routing) Router Priority: 1 Router Dead Interval [sec]: 40 Designated Router: 168.1.1.1 Backup Designated Router: 0.0.0.0 Active Neighbor: 2.2.2.24． 分析OSPF协议的头部，OSPF协议中Router ID的作用是什么？它是如何产生的?答：router ID作用：a)作为OSPF区域中本路由器的唯一标识；b)DR、BDR选举中，在优先级相同的时候，router ID大的选举为DR。OSPF的Rou-省略部分-制是通过：RT1通过重复RT2的序列号确认已收到的RT2报文，RT2通过将序列号加1来确认已收到RT1的报文来实现。8． 结合截获的一组相关的LSR、LSU和LSAck报文，具体描述OSPF协议报文交互过程中确保可靠传输的机制。答：首先RT2向RT1通过LSR报文请求所需的LSA，其中标明所需LSA的摘要Link State Request LS Type: Router-LSA (1) Link State ID: 1.1.1.1 Advertising Router: 1.1.1.1；RT1在接收到该报文后，返回LSU报文，其中的LSA摘要与RT2所发LSR中的一样LSA-type 1 (Router-LSA), len 48 .000 0000 0000 0001 = LS Age (seconds): 1 0... .... .... .... = Do Not Age Flag: 0 Options: 0x02 ((E) External Routing) LS Type: Router-LSA (1) Link State ID: 1.1.1.1 Advertising Router: 1.1.1.1 Sequence Number: 0x80000004 Checksum: 0xf98e Length: 48 Flags: 0x00 Number of Links: 2 Type: Stub ID: 168.1.1.0 Data: 255.255.255.0 Metric: 1 Type: Stub ID: 1.1.1.1 Data: 255.255.255.255 Metric: 0；在RT2接收到上述LSU报文后，会返回一个LSA报文，标明已接收到该LSU报文LSA-type 1 (Router-LSA), len 48 .000 0000 0000 0001 = LS Age (seconds): 1 0... .... .... .... = Do Not Age Flag: 0 Options: 0x02 ((E) External Routing) LS Type: Router-LSA (1) Link State ID: 1.1.1.1 Advertising Router: 1.1.1.1 Sequence Number: 0x80000004 Checksum: 0xf98e Length: 48LSA报文中的摘要和LSU报文一致，且Sequence Number也与LSU报文中的一致。所以OSPF协议在LSR，LSU，LSA报文交互中使用LSA摘要和Sequence Number实现确认可靠传输机制。3.6.3 邻居状态机9． 请根据debug显示信息，画出R1上的OSPF邻居状态转移图。FullDownInactivityTimerInitHelloReceivedExStart2WayReceivedExchangeNeogotiationDoneLoadingExchangeDoneLoadingDone参考材料 关 键 词： 实验 北航 研究生
