WIFI 远程调光控制器

WIFI远程调光控制器，使用STM32F030单片机作为主控芯片，配合涂鸦科技的wifi联网模块，可以实现远程PWM调光功能。

控制器支持8路PWM信号输出，其中，4路PWM使用高速光耦隔离的方式输出，可以直接外接LED灯板。其余4路通过三极管进行原始信号的输出，可以外接调光电源。

远程调光控制器使用DC-12V电源进行供电，为了保证电源的输出功率，建议使用稳定可靠的36W电源适配器。

远程调光控制器支持wifi联网功能，可以一键清除网络信息和一键配网。

远程调光控制器内置多个灯光场景模式，用户可以通过APP一键切换，还可以配合RTC时钟，进行场景定时切换，方便用户构建不同的灯光氛围。

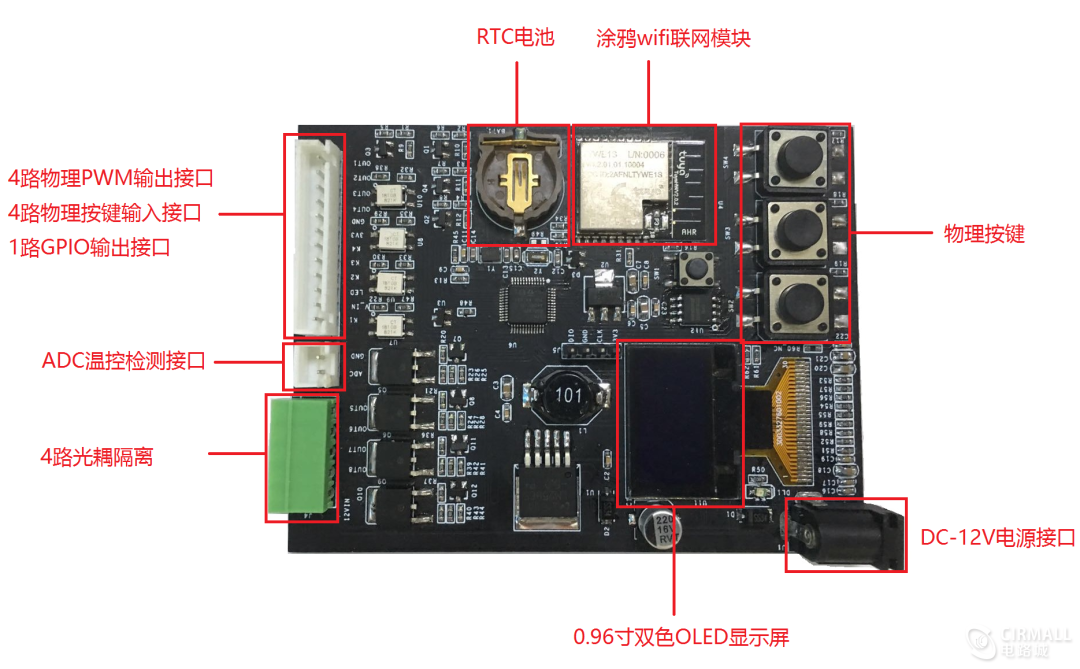

WIFI远程调光控制器的接口说明，如下图所示：

WIFI 远程调光控制器功能：

1、WIFI联网功能，一键配网功能，可接入涂鸦云平台。

2、支持RTC实时时钟功能，可进行网络对时。

3、支持4路物理PWM接口输出，可以外接调光电源。

4、支持4路物理按键输入，可以外接用户的按键电路。

5、支持一路ADC接口，可以外接温度传感器。

6、支持4路高速光耦隔离PWM输出。

7、支持0.96寸双色OLED显示屏，可以显示网络状态和灯光值。

8、控制器尺寸：99.2mm * 75mm

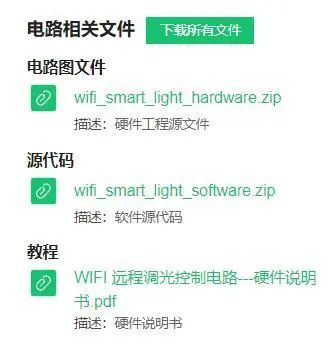

附件内容截图：
