1. 基于proteus的51单片机开发实例(13)-LED指示那个按键被按下

1.1. 实验目的

本实例将实现两路外部中断的检测和识别，让我们能够更好地理解51单片机的外部中断以及中断优先级的概念。在上一实例中，我们利用下降沿触发外部中断，在本实例中，使用低电平触发外部中断。通发光二极管分别指示那一路外部中断被触发。

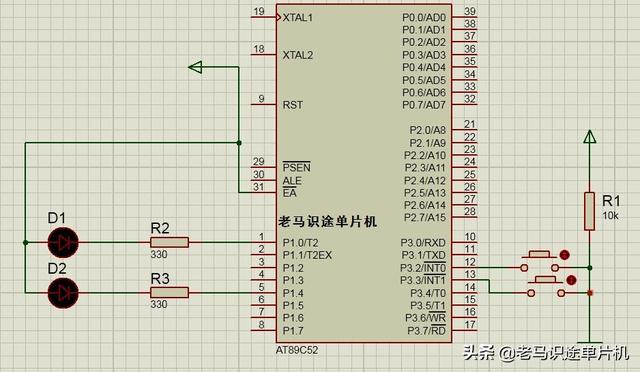

图1 两路外部中断电路图

1.2. 设计思路

本实例通过判断连接在单片机的两个外部中断引脚P3.2和P3.3上的按键那个被按下，然后控制相应的连接在单片机P1.0和P1.4引脚上的发光二极管闪烁来指示电路及程序的运行情况。

1.3. 基础知识

单片机与外部设备之间的数据交换有两种方式：查询方式和中断方式。

查询方式也称为条件判断，通过查询外设的状态(一般是判断端口的电平状态)，如果外设状态满足要求，则单片机会控制执行相应的流程。查询方式的优点是通用性强、直观性好，缺点是需要单片机有一个等待查询的过程。CPU在查询期间不能进行其它操作，从而导致单片机的工作效率低下。(为什么查询器件不能进行其它操作呢？因为有时候外设的状态变化是很快的，很多都是毫秒级或者微秒级、甚至更短的时间，如果在这么短的时间内单片机刚好去处理别的事情了，那么就错过了
