前面关于双代号网络所有概念和参数的算法都已经学完了,今天来认识一下另外一种网络图-双代号时标网络图,双代号网络计划一共分两类一类是双代号标时网络图,简称双代号网络图就是前几天我们学习的网络图,平时说的双代号网络就是说的双代号标时网络图,还有一类就是双代号时标网络图,主要区别就在名字上一个是标时一个是时标,这里的时标的意思是指持续时间是用时标来表示的。下面来认识一下。

定义:以水平时间坐标为尺度表示工作时间编制的双代号网络计划。

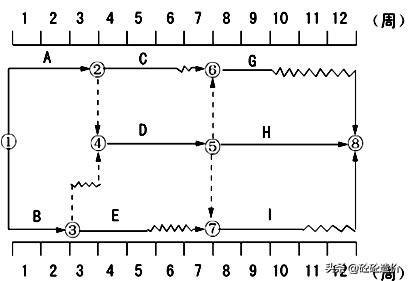

双代号时标网络图
和双代号网络图不同有上下多出时标刻度,有的工作上还有波浪线,工作下方没有持续时间。下面我们就认识一下个部位分别表示什么。
实箭线:实际发生的工作表示实工作;
虚箭线:工作间逻辑关系表示虚工作;
这两中箭线表示的意思和双代号网络表示意思相同,下面就是不同之处。
波形线表示本项工作的自由时差;是不是感觉跟双代号网络图简单算法算时间参数的第一步差不多,其实就是相互转化的关系。
持续时间:就用时间刻度来表示。箭线的长度和持续时间成比例。
这么一看是不是感觉双代号时标网络算时间参数简单了,确实简单很多直接就可以看出来,不用一个一个算了。但是双代号时标网络绘图比较麻烦,出现问题需要修改时更麻烦,所以平时用的比较少一些。
还有一个平时比较容易忽视也比较容易犯错的一个知识点,就是时间刻度表示方法。上面的网络图第五周末在哪里,第六周初又在哪里,其实他俩位置是一个点,都在第五段和第六段中间那个刻度上,在每段上表示时间刻度比较容易确定位置也不容易犯错,但是下面这种表示方就比较容易犯错:

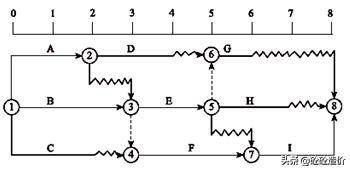

上图的时间刻度的数字是直接标注到在各个点上,还是上面问题第五周末、第六周初在哪,首先要看刻度的起点是0,那么第一个格就是第一周标注1的位置就是第一周末,同理其他的都是。那么第五周末、第六周就是标注5的位置。如果第一个数字是1就是另外一种结果。
双代号时标网络图表示持续时间是用刻度表示的一定要注意第几周末、第几周初不要搞错,要是在这上犯错后面计算所有的数都是错的,题目也会做错。还有一个就是查持续时间时一定要查准。
虽然双代号时标网络图看着比较简单,但是易错点很多,网络图的特点是环扣一环的,前面一个错了后面相应的都会算错,遇到易错点一定要注意。
