Webgl 是什么？前端使用场景有哪些？

webgl (web图形库)，是根据k OpenGL ES 2.0来实现的一套 JavaScriptAPI，可以在浏览器中渲染交互式3D和2D图形。该API可以在HTML5 canvas 元素中使用，可以利用用户设备的 GPU 加速。

前端可以使用 threejs 库进行开发， threejs 是基于原生webgl 封装运行的三维引擎，将3D渲染中重要的工具方法与渲染循环封装起来，简化细节。前端可以在客户端创建3d场景、模型等，业务具体场景：3D可视化、产品720度预览(车、房)、海量数据可视化、h5/微信游戏、webVR。

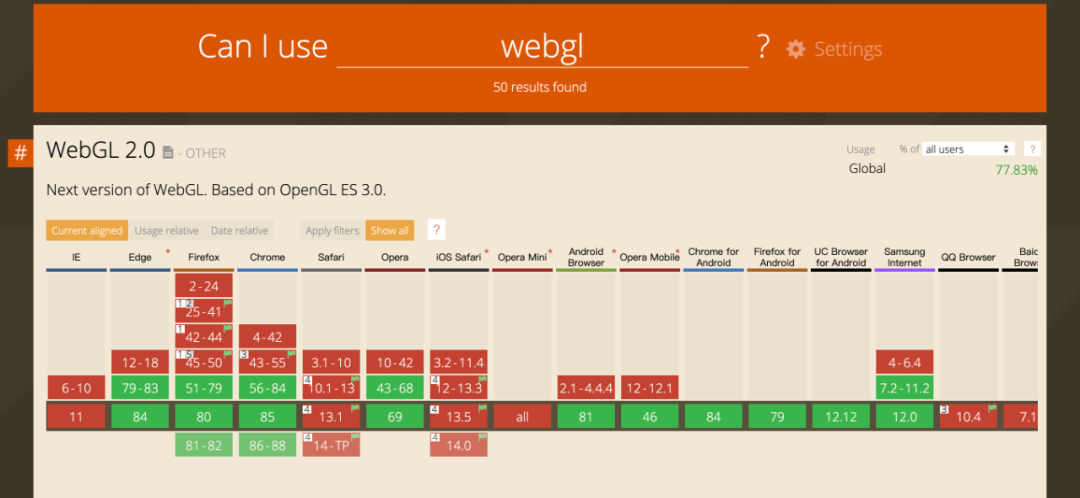

使用Detector.js检测：判断canvas兼容、webgl兼容。

兼容性：

移动端：Android 5以上、iOS 8以上。

2. Threejs 基础知识点

2.1 基本概念

场景(scene) ：容纳一切的容器

相机(camera) ：在webGL世界里面的眼睛。

视口(viewport) ：3D场景渲染的二维图像，从浏览器的canvas元素上看到的场景。

视野(field of view) ：相机可见范围左右边界的夹角。

视锥体(view frustum) ：物体可以被渲染到视口的空间(只有处于视锥体空间内部的物体，才可以被看见)

近裁剪面(near clipping plane) ：视锥体靠近相机的一面，其实就是视口。

远裁剪面(far clipping plane) ：视锥体最远离相机的平面。

2.2 公式部分

弧长公式：l = n Math.PI r / 180 (n 圆心角)

角度转换公式：30 * Math.PI/180 // 30度

2.3 方法

vector1.angleTo(vector2) // 两个向量间弧长

camera.getWorldDirection() // camera角度

设置垂直于自身位置向量：

// 围绕自身向量旋转
var fundVec = new THREE.Vector3(0,0,1);
var selfVec = new THREE.Vector3(x, y, z).normalize();
var newVec = new THREE.Quaternion().setFromUnitVectors(fundVec, selfVec);
hotArea.quaternion.multiply(newVec);

坐标转换：

// 3d 坐标转 2d
var qiutweenPos = qiu163.getWorldPosition();
var vec = new THREE.Vector3();
var widthHalf = window.innerWidth / 2;
var heightHalf = window.innerHeight / 2;
qiu163.updateMatrixWorld();
vec.setFromMatrixPosition(qiu163.matrixWorld);
vec.project(camera);
vec.x = ( vec.x widthHalf ) + widthHalf;
vec.y = - ( vec.y heightHalf ) + heightHalf;
console.log(vec)

横竖屏事件监听方法:

//横竖屏事件监听方法
var innerWidthTmp = window.innerWidth;
function screenOrientationListener() {
try {
var iw = window.innerWidth;
var orientation;
//屏幕方向改变处理
if (iw != innerWidthTmp) {
if (iw > window.innerHeight) orientation = 90;
else orientation = 0;
//调用转屏事件
onWindowResize();
innerWidthTmp = iw;
}
} catch (e) {
console.log(e);
};
//间隔固定事件检查是否转屏，默认300毫秒
setTimeout(screenOrientationListener, 300);
}
//启动横竖屏事件监听
screenOrientationListener();
