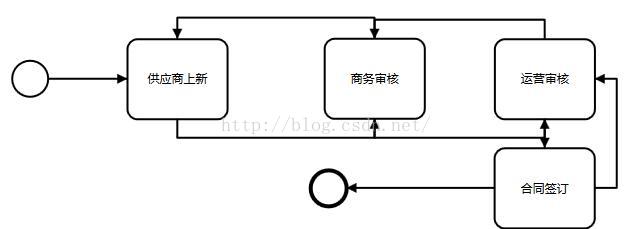

activiti使用的时候，通常需要跟业务紧密的结合在一起，有些业务非常的复杂，比如一个简单的采购流程：流程如下：

供应商上新商品的时候，提交商务审核，商务审核通过提交运营审核，审核失败退回供应商。

运营审核成功提交合同签订。交运营审核审核失败退回商务审核或者直接退回供应商。

合同签订审核通过结束，合同签订审核不通过返回运营审核或者退回商务审核，或者退回供应商。

上面的流程就出现了一个问题，什么问题呢？

我们来观察一下退回线的问题。

1.商务审核退回供应商上新。

2.运营审核可能退回商务审核，运营审核可能退回供应商上新。

3.合同签订可能退回运营审核，合同签订可能退回商务审核，合同签订可能退回供应商上新。

4....

假如以后我们的流程在添加新的部门审核，是不是我们的退回线更加的多了。其实就是n!的问题，难道我们没添加一个节点，就要画很多的退回线吗？这显然是一个糟糕的设计。oh my god.

存在的问题就是，我们要是想让我们的流程更加的通用，我们可能在设计的时候，需要添加很多的退回线控制，防止业务变化，流程跟起来变化，这就是应对了变化，同时在增加了冗余设计。

那有没有一种更好的方式，能解决上面的问题呢？很显然这就是我们本章要解决的问题。

1.1.1. activiti节点跳转实现

实现之前，我们考虑几个问题。

1.当前流程在哪一个节点。

2.流程需要跳转的目标节点。

3.跳转到目标节点之后，需要添加变量吗？有可能需要把，总不能无缘无故的跳转到了目标节点。痕迹肯定要记录。

4.跳转到目标节点，那当前节点配置的任务监听需要触发吗？(可参考 activiti监听器使用).当前节点跳转到目标节点的时候，如果当前节点配置了任务监听业务，调转到目标节点之前，这些当前的任务节点的是否触发任务监听业务必须能支持灵活配置。

上面的思考点，也是我们接下来需要重点讲解的内容。那下面就开始我们的设计吧。

1.1.1.1. 流程图

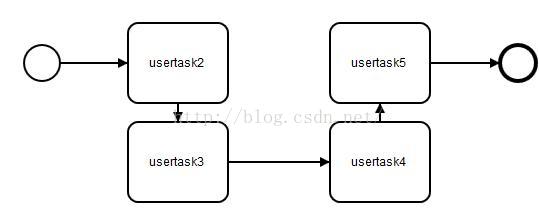

下面我们先定义一个流程如下图所示：

1.1.1.2. xml

下面我们先定义一个xml定义如下所示：

1.1.1.3. 代码实现

package com.daling.ch1.jd;

import java.util.Iterator;

import java.util.Map;

import org.activiti.engine.impl.context.Context;

import org.activiti.engine.impl.interceptor.Command;

import org.activiti.engine.impl.interceptor.CommandContext;

import org.activiti.engine.impl.persistence.entity.ExecutionEntity;

import org.activiti.engine.impl.persistence.entity.ExecutionEntityManager;

import org.activiti.engine.impl.persistence.entity.TaskEntity;

import org.activiti.engine.impl.pvm.process.ActivityImpl;

/**

* JD节点的跳转

* 分享牛原创(尊重原创转载对的时候第一行请注明，转载出处来自分享牛http://blog.youkuaiyun.com/qq_30739519)

public class JDJumpTaskCmd implements Command {

protected String executionId;

protected ActivityImpl desActivity;

protected Map paramvar;

protected ActivityImpl currentActivity;

/**

* 分享牛原创(尊重原创转载对的时候第一行请注明，转载出处来自分享牛http://blog.youkuaiyun.com/qq_30739519)

public Void execute(CommandContext commandContext) {

ExecutionEntityManager executionEntityManager = Context

.getCommandContext().getExecutionEntityManager();

// 获取当前流程的executionId，因为在并发的情况下executionId是唯一的。

ExecutionEntity executionEntity = executionEntityManager

.findExecutionById(executionId);

executionEntity.setVariables(paramvar);

executionEntity.setEventSource(this.currentActivity);

executionEntity.setActivity(this.currentActivity);

// 根据executionId 获取Task

Iterator localIterator = Context.getCommandContext()

.getTaskEntityManager()

.findTasksByExecutionId(this.executionId).iterator();

while (localIterator.hasNext()) {

TaskEntity taskEntity = (TaskEntity) localIterator.next();

// 触发任务监听

taskEntity.fireEvent("complete");

// 删除任务的原因

Context.getCommandContext().getTaskEntityManager()

.deleteTask(taskEntity, "completed", false);

}

executionEntity.executeActivity(this.desActivity);

return null;

}

/**

* 构造参数可以根据自己的业务需要添加更多的字段

* 分享牛原创(尊重原创转载对的时候第一行请注明，转载出处来自分享牛http://blog.youkuaiyun.com/qq_30739519)

* @param executionId

* @param desActivity

* @param paramvar

* @param currentActivity

public JDJumpTaskCmd(String executionId, ActivityImpl desActivity,

Map paramvar, ActivityImpl currentActivity) {

this.executionId = executionId;

this.desActivity = desActivity;

this.paramvar = paramvar;

this.currentActivity = currentActivity;

}

1.1.1.4. 使用

我们先让流程运转到usertask3节点的时候开始测试跳转。

怎么使用上面的JDJumpTaskCmd类呢，直接new JDJumpTaskCmd()调用，肯定不行了，因为activiti引擎程序没有获取，肯定报错，正确的的使用方式如下：

1.1.1.4.1. 第一种方式

我们先来观察一下数据库ACT_RU_TASK表任务的记录信息，方便我们的操作，数据库记录如下图所示：

可以看到当前的节点在usertask3，我们现在把usertask3跳转到usertask5节点，看是否能成功，因为usertask3到usertask5没有连线，如果成功了，就说明我们这个方法正确。

执行下面的代码，根据自己的数据库信息修改相对应的值即可。

Map vars = new HashMap();

String[] v = { "shareniu1", "shareniu2", "shareniu3", "shareniu4" };

vars.put("assigneeList", Arrays.asList(v));

//分享牛原创(尊重原创转载对的时候第一行请注明，转载出处来自分享牛http://blog.youkuaiyun.com/qq_30739519)

RepositoryService repositoryService = demo.getRepositoryService();

ReadOnlyProcessDefinition processDefinitionEntity = (ReadOnlyProcessDefinition) repositoryService

.getProcessDefinition("daling:29:137504");

// 目标节点

ActivityImpl destinationActivity = (ActivityImpl) processDefinitionEntity

.findActivity("usertask5");

String executionId = "137509";

// 当前节点

ActivityImpl currentActivity = (ActivityImpl)processDefinitionEntity

.findActivity("usertask3");

demo.getManagementService().executeCommand(

new JDJumpTaskCmd(executionId, destinationActivity, vars,

currentActivity));

执行上面的代码之后，我们看一下数据库中的记录。

节点确实跳转到了usertask5。ok了这个方法确实可以没问题，下面说一下第二种方式执行executeCommand命令。

1.1.1.4.2. 第二种方式

Map vars = new HashMap();

String[] v = { "shareniu1", "shareniu2", "shareniu3", "shareniu4" };

vars.put("assigneeList", Arrays.asList(v));

//分享牛原创(尊重原创转载对的时候第一行请注明，转载出处来自分享牛http://blog.youkuaiyun.com/qq_30739519)

CommandExecutor commandExecutor = taskServiceImpl

.getCommandExecutor();

commandExecutor.execute(new JDJumpTaskCmd(executionId,

destinationActivity, vars, currentActivity));

上面的两种方式都可以执行自定义的Command子类。读者选择自己喜欢使用的方式即可。

1.1.2. 小结

1.任意节点的跳转，前提是节点必须在模板定义中。

2.任意节点的跳转暂时不能跨流程跳转。

3.任意节点的跳转不需要连线即可、

4.任意节点的跳转可以实现回退、转办、转阅、越级上报、一步到底等等功能，关于这些更多的实战，我们将在最后的工作流实战项目中一步步封装。使用。

以上所述是小编给大家介绍的activiti节点跳转的相关知识，希望对大家有所帮助！
